Etude 3 Le filtrage
Le logiciel Edupack permet de sélectionner des matériaux en fonction de critères donnés.
Nous allons par exemple référencer tous les matériaux présentant les caractériques suivantes :
Masse volumique supérieure à 2000 kg.m-3
Module de Young E supérieur à 250 GPa

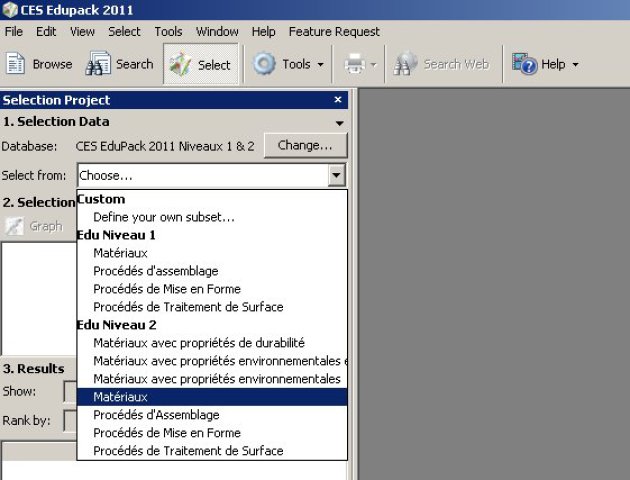

- Cliquer sur l'icône de sélection « Select »
- Sélectionner la ligne « Matériaux »
Définition : Un module d'élasticité :
Le module de Young E est défini en GPa (GigaPascal,
) et décrit le comportement en traction et en compression, il est proportionnel à la rigidité du matériau.
Définition : Allongement :
L'allongement ou (Elongation) après rupture A% est l'allongement relatif mesuré sur l'éprouvette après rupture lors d'un essai de traction. C'est une des caractéristiques de la ductilité d'un matériau (ductile est le contraire de fragile).
- Cliquer sur l'icône « Graph »

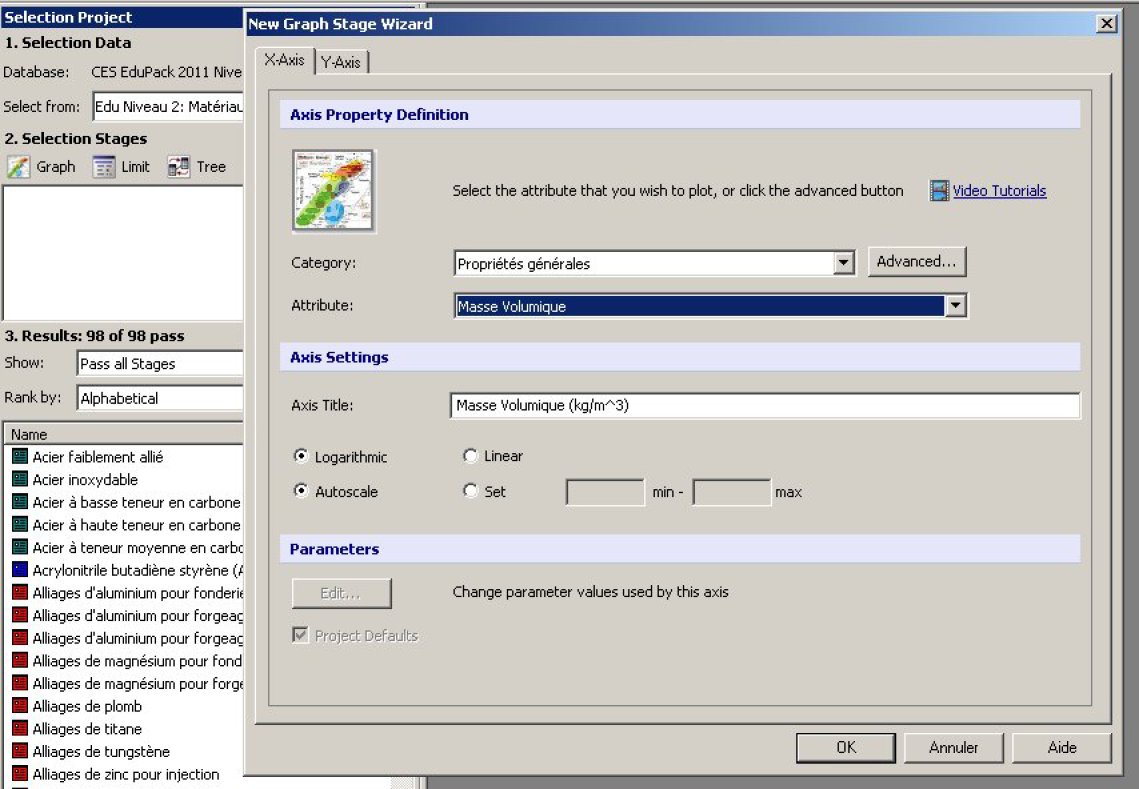

- Renseigner les masques pour préciser les critères voulus de l'axe des abscisses du graphe.
- Ne pas cliquer sur « OK » pour l'instant.

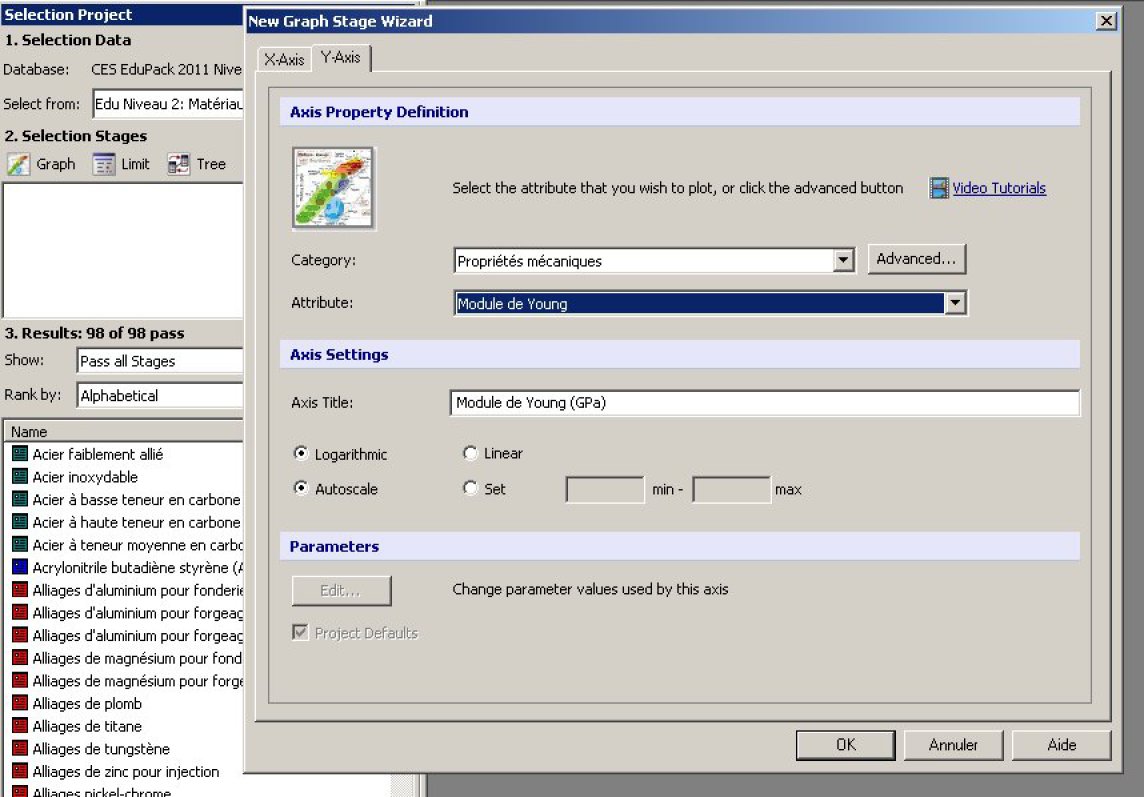

- Renseigner les masques pour préciser les critères voulus de l'axe des ordonnées du graphe.
- Vous pouvez cliquer sur « OK » maintenant.
Vous devez sauvegarder votre travail régulièrement dans votre répertoire.
Nom de votre fichier :
Edupack - Activité 02 - Etude 03 - Votre nom
Celui prendra l'extension « .ces »

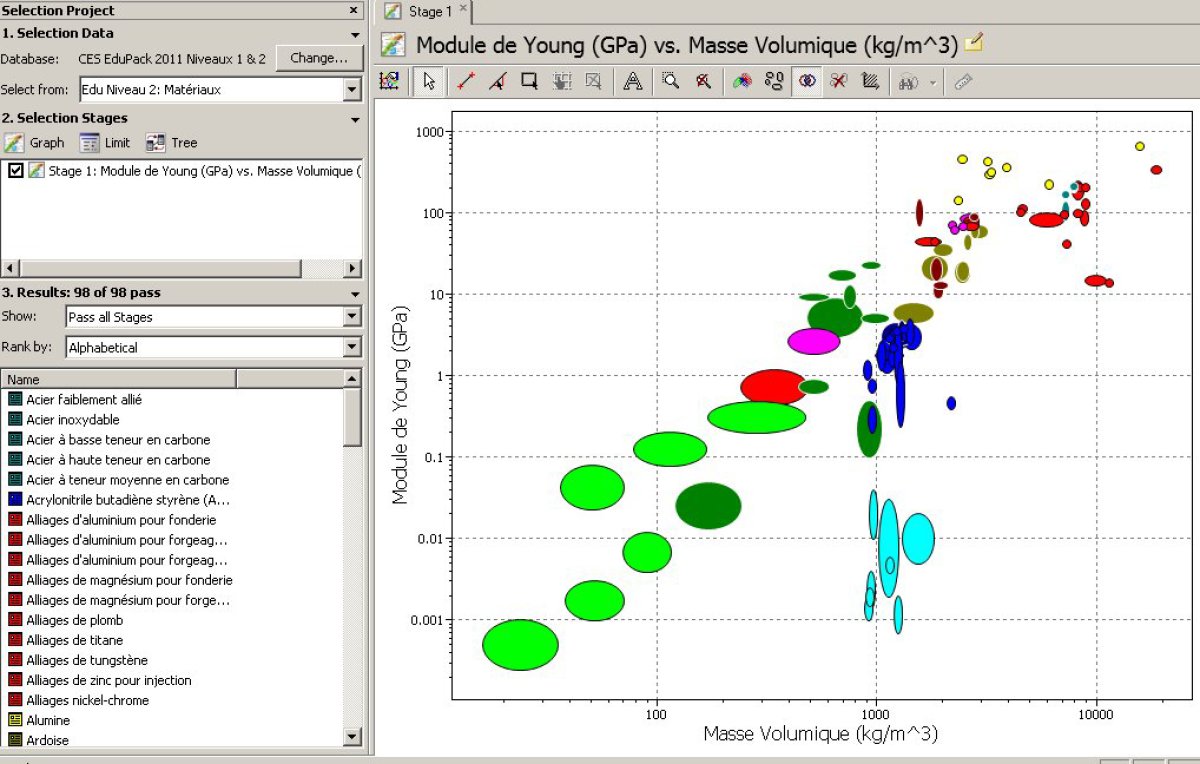

Voici le résultat que vous devez obtenir :
Les matériaux sont représentés sous formes de bulles de couleur (en cliquant sur une d'elle, le nom du matériau doit apparaître, et en faisant un double clic sur une bulle, la page de présentation du matériau s'ouvre).
La liste des matériaux recensés est présentée dans la zone inférieure gauche de la page.
Nous allons maintenant demander la présentation du graphique avec des restrictions.

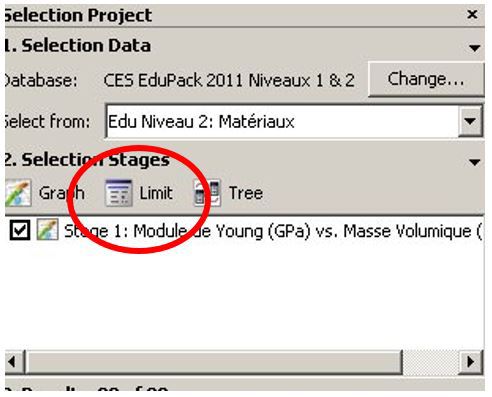

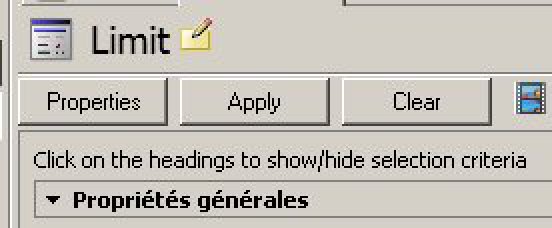

Cliquer sur « Limit » :
Une nouvelle page s'ouvre :

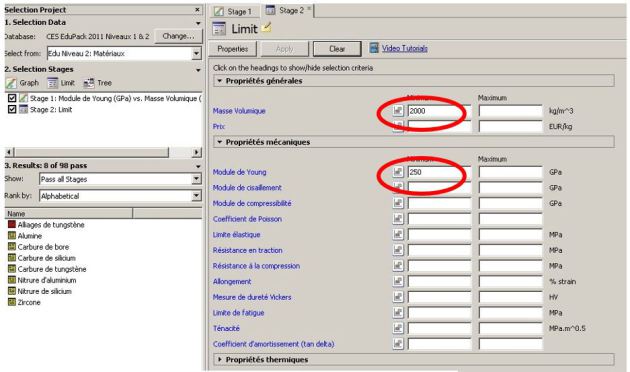

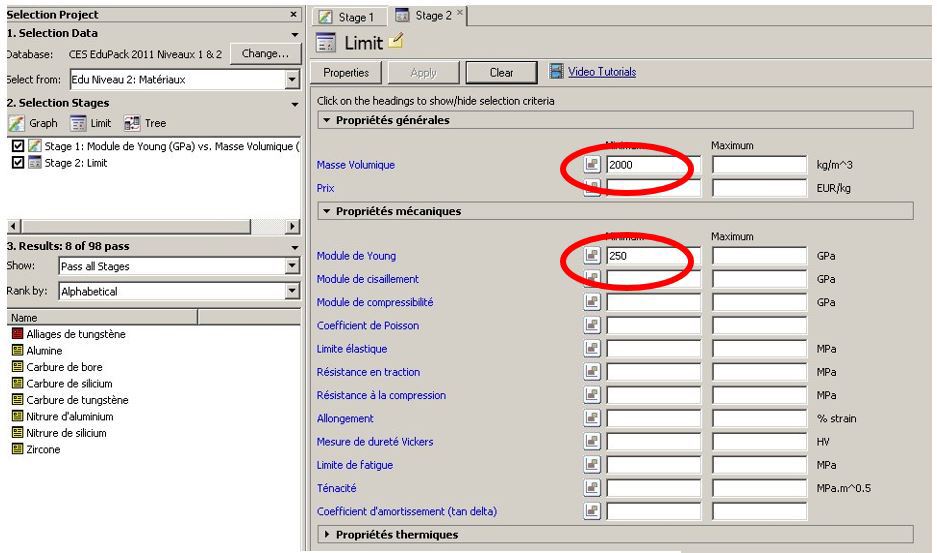

Entrer les critères désirés dans les masques correspondants :
Puis cliquer sur « Apply »

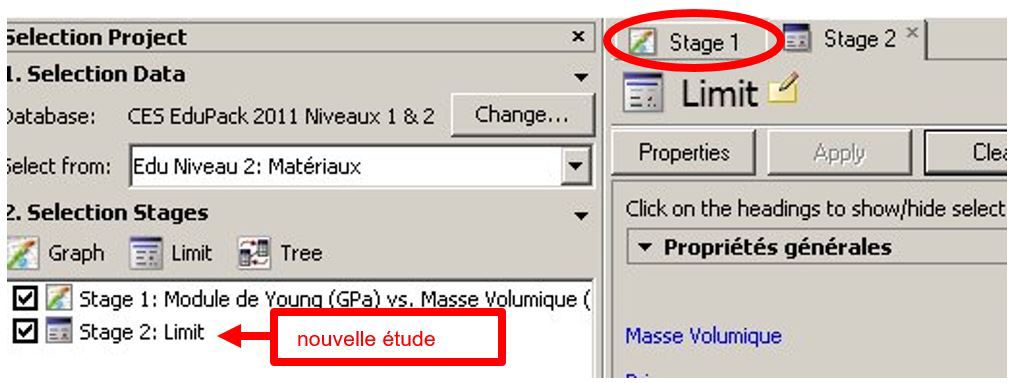

Vous remarquerez qu'une nouvelle étude est référencée
Vous pouvez alors cliquer revenir au graphe en cliquant sur « Stage 1 »

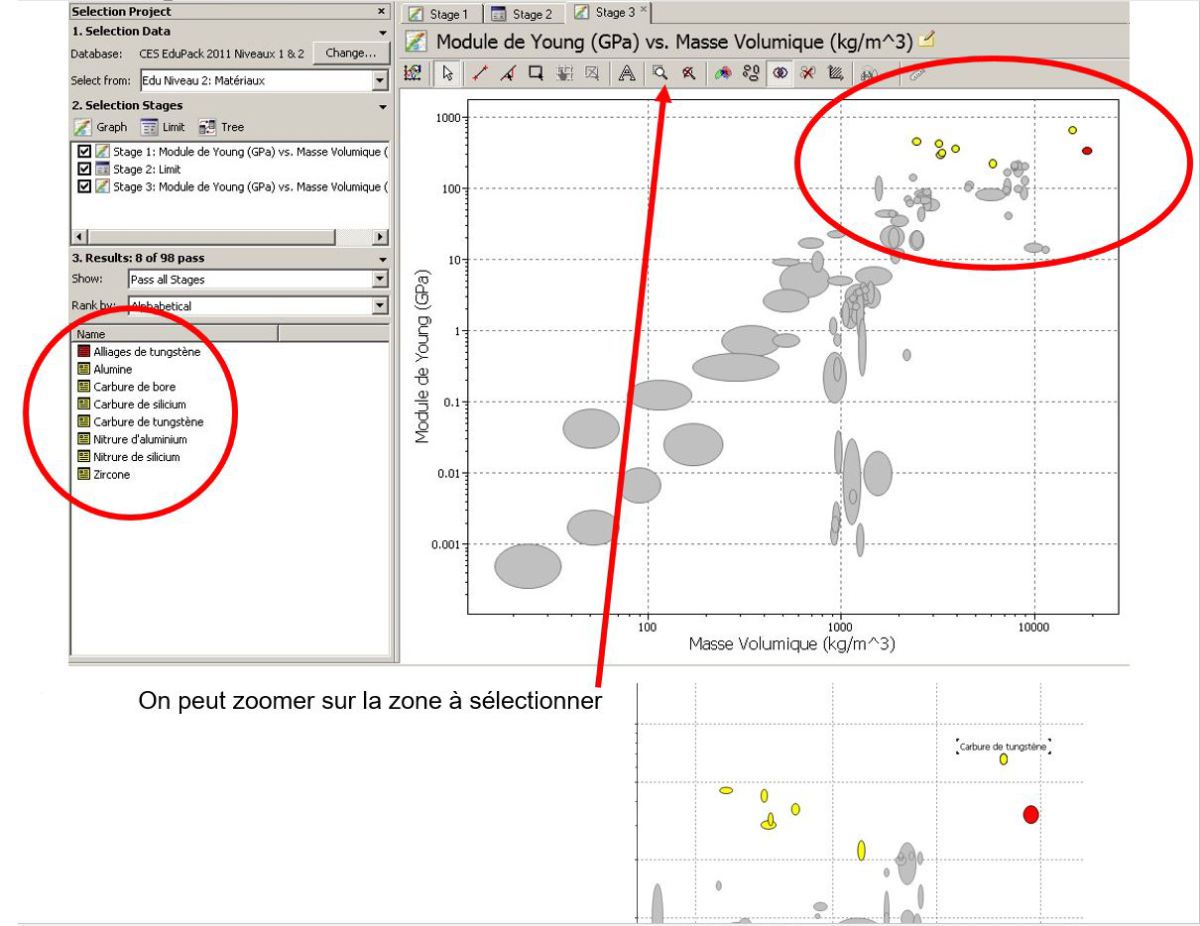

Les matériaux ne répondant pas aux critères apparaissent alors en gris, alors que ceux qui nous intéressent restent en couleurs. La liste classée par ordre alphabétique s'en trouve alors automatiquement réduite.
Vous devez sauvegarder votre travail dans votre répertoire.
