Schéma cinématique

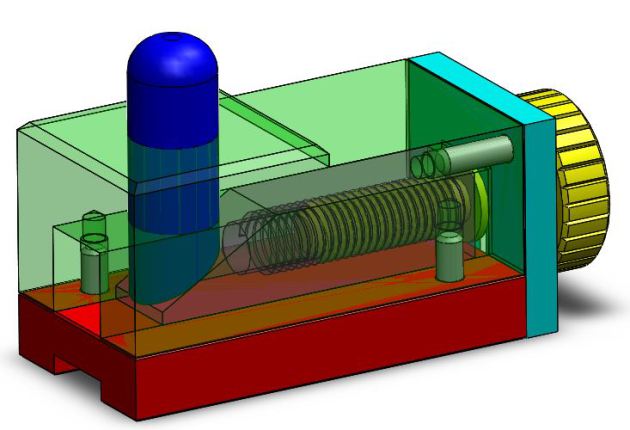

La butée réglable, représentée ci-contre, est un mécanisme permettant de caler une pièce de forme complexe sur la table de machine-outil, en vue d'exécuter un usinage. Les cales nécessaires peuvent être de hauteurs différentes. les cales "Standards" devront être usinées à la demande suivant les hauteurs. Il est donc préférable d'utiliser des cales dont la hauteur est réglable, ce qui est le cas de notre mécanisme.

Mise en plan de la perforatrice. [pdf]
