2.1 Etude cinématique : caractéristiques des pièces
A partir des images ci-dessous, compléter le tableau des caractéristiques.
Pièces | Images | Caractéristiques |
|---|---|---|
|

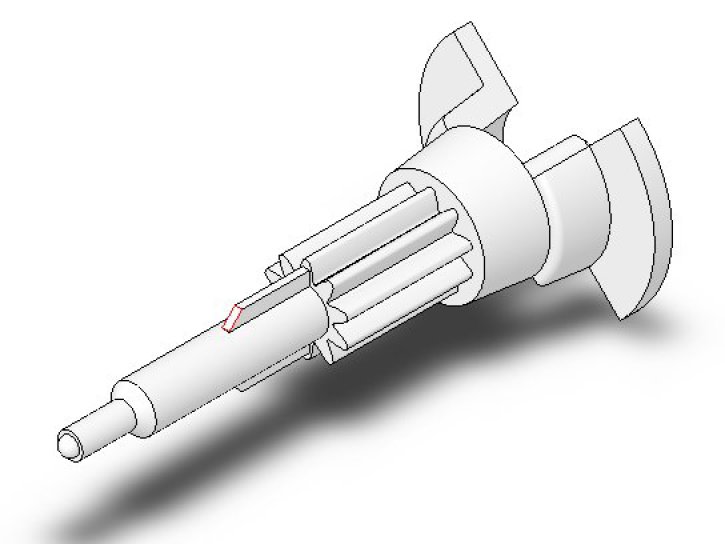

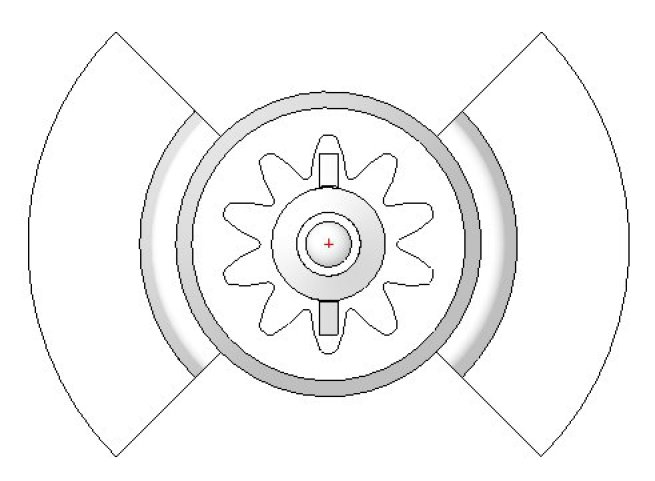

| Nombre de dents : Ø : 5 mm |
|

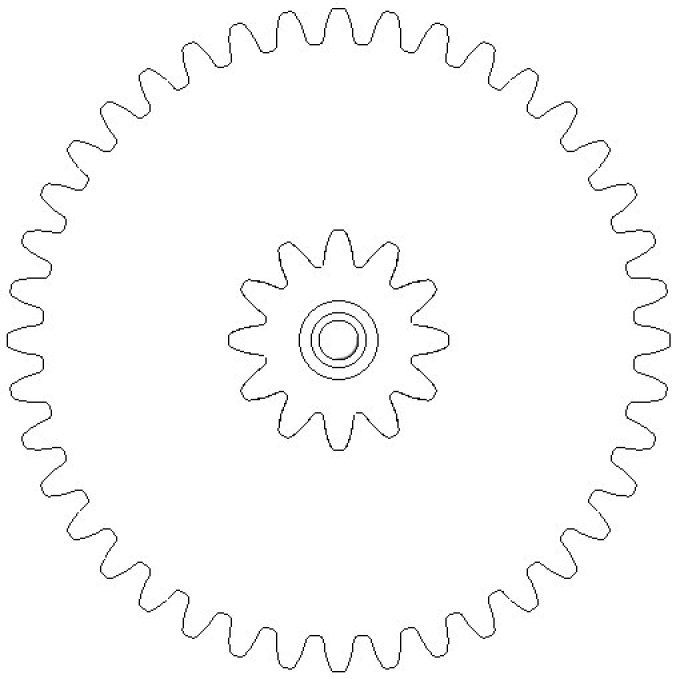

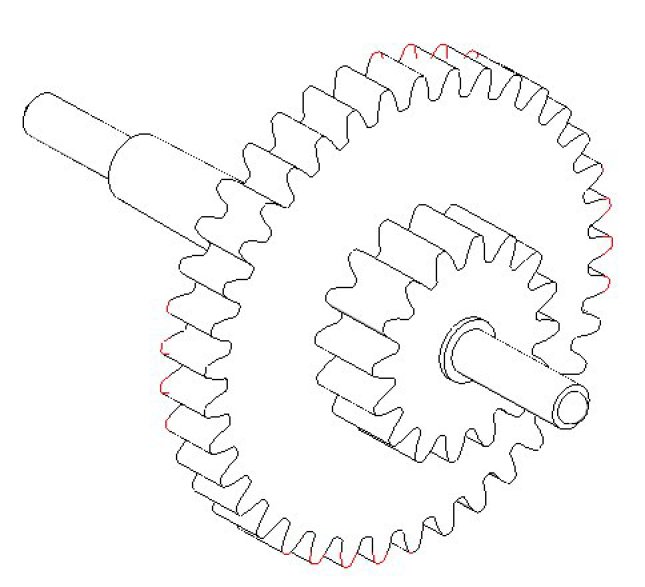

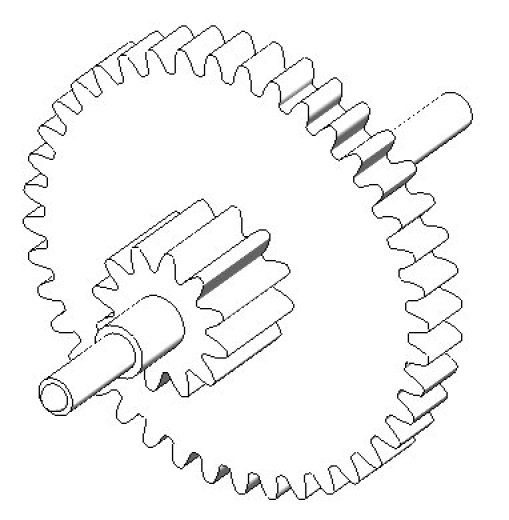

| Nombre de dents grand Ø : Nombre de dents petit Ø : Grand Ø : 14 mm Petit Ø : 5,4 mm |
|

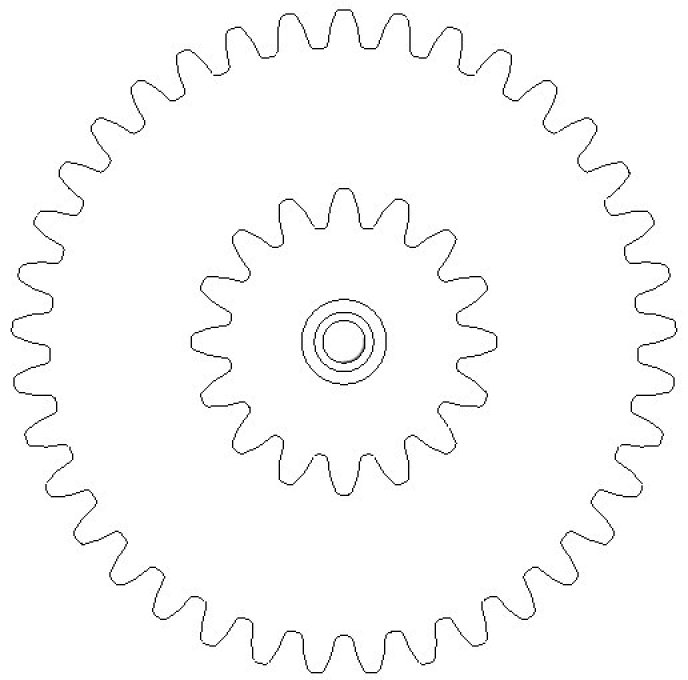

| Nombre de dents grand Ø : Nombre de dents petit Ø : Grand Ø : 14 mm Petit Ø : 5,4 mm |
|

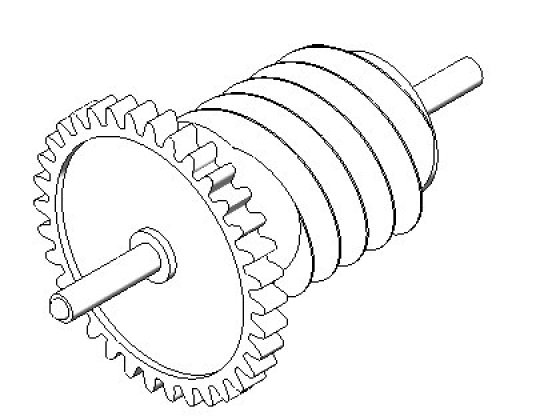

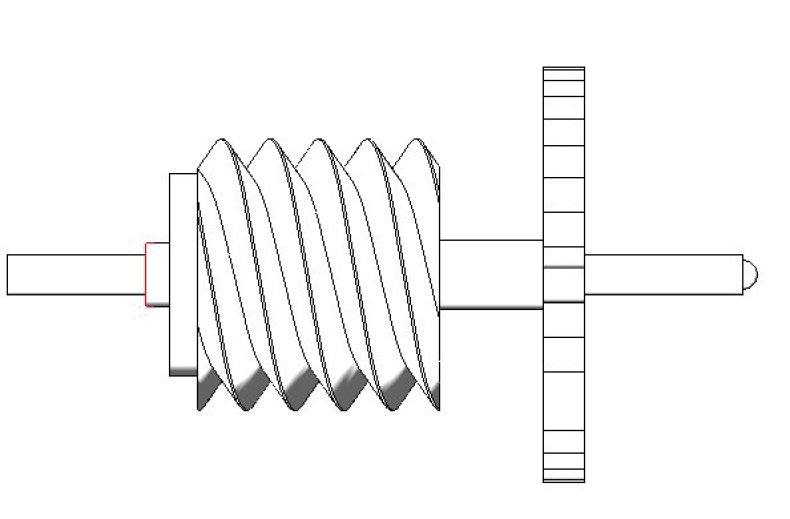

| Nombre de dents roue : Nombre filets : 3 Ø roue : 12,6 mm Ø vis : 9,4 mm |
|

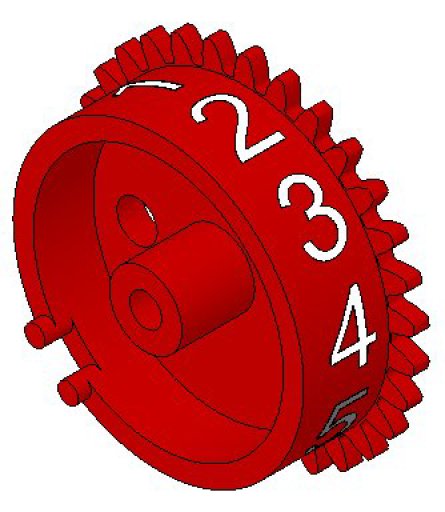

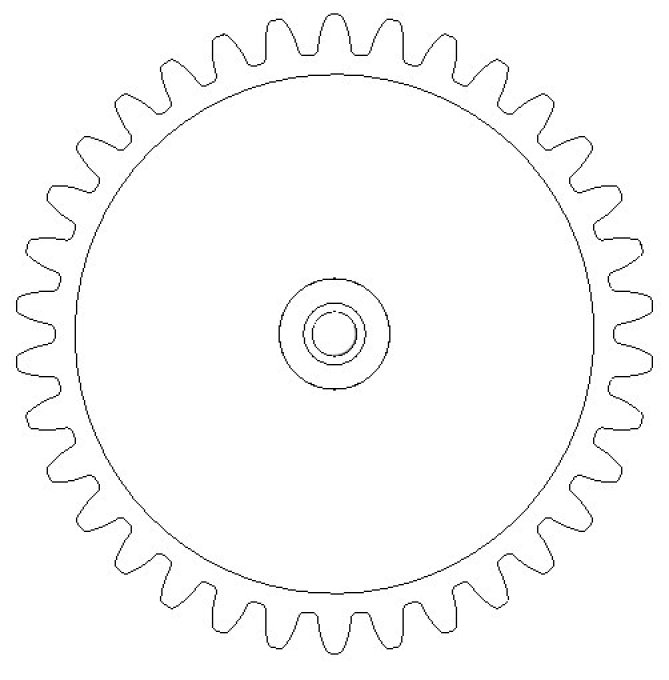

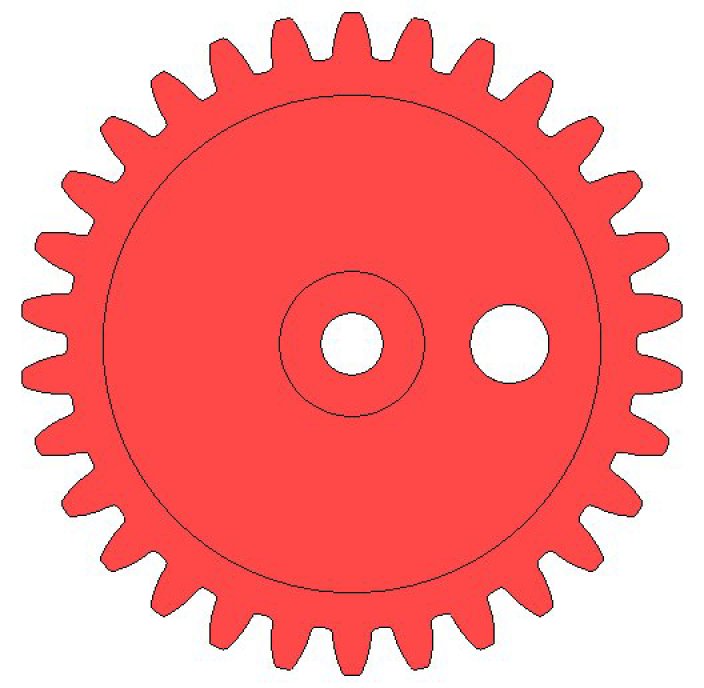

| Nombre de dents : Ø : 14 mm |
