Etude de la biellette prototype à l'aide de « Solidworks simulation »
« Simulation express » ne permet pas une étude très précise, nous allons maintenant utiliser « Simulation ».
Attention :
Vous devez réactiver le complément SOLIDWORKS Simulation . la manipulation sera donc la même que ci-dessus.

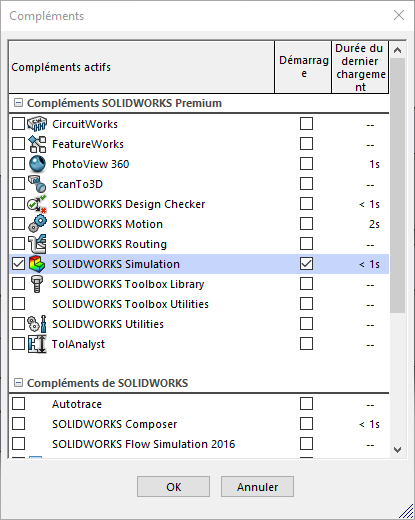

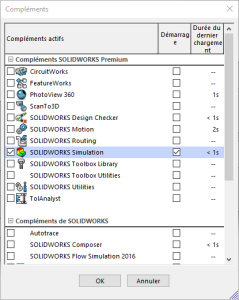

Il est possible que le complément SOLIDWORKS Simulation soit activé et que l'assisatnat d'analyse SimulationXpress ne puisse pas se lancer. Dans ce cas vous devrez désactiver le complément SOLIDWORKS Simulation : menu Outils – compléments ... puis décocher la case SOLIDWORKS SIMULATION.
Vous devez fermer le fichier et le réouvrir afin d'appliquer l'activation de Simulation. |
|---|

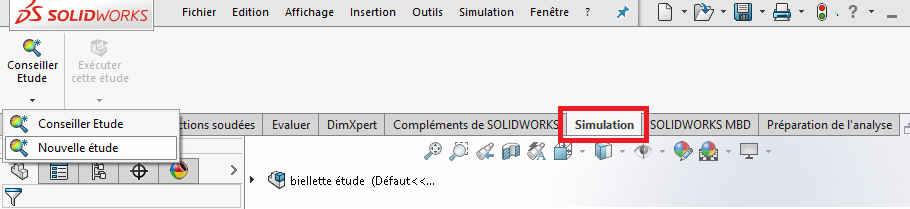

Un nouvelle onglet doit être accessible : Silumation
Méthode : Partie 1 : Créer une étude statique
Sélectionnez Conseiller d'étude puis Nouvelle étude.
Vous aurez accès à une arborescence plus complète que dans le complément SimaltionXpress. On retrouve :
Simulation | SimulationXpress | Fonctions |
|---|---|---|
Nom du fichier pièce | Permet d'appliquer un matériaux aux pièces étudiées | |
Connexions | non présent | Permet de définir des contacts et type de liaisons entre pièces. Utile pour étudier un assemblage |
Déplacements imposés | Permet de fixer certaines surfaces | Permet de fixer certaines surface mais aussi |
Chargements externes | Permet d'appliquer des fores ou des pressions | Permet en plus de modéliser du matériel ou de la visserie en simulant son effet sur le reste du modèle. |
Maillage | non présent | Le Maillage permet de décomposer en petit morceau le modèle étudié. Plus vous décomposez le modèle en petit morceau plus les résultats seront précis, cependant les calculs seront plus compliqués et longs. |
Option des résultats | non présent | Permet de faire apparaître les résultats souhaités de sorte à ne pas se limiter aux 4 résultats de SimulatioXpress. |
Méthode : Partie 2 : Modélisation de étude statique
Pour las suite vous devez suivre la même méthode que durant l'étude avec SimulationXpress :
Appliquer un matériaux à la pièce : Alliage d'aluminium / Alliage alu 6063-O.

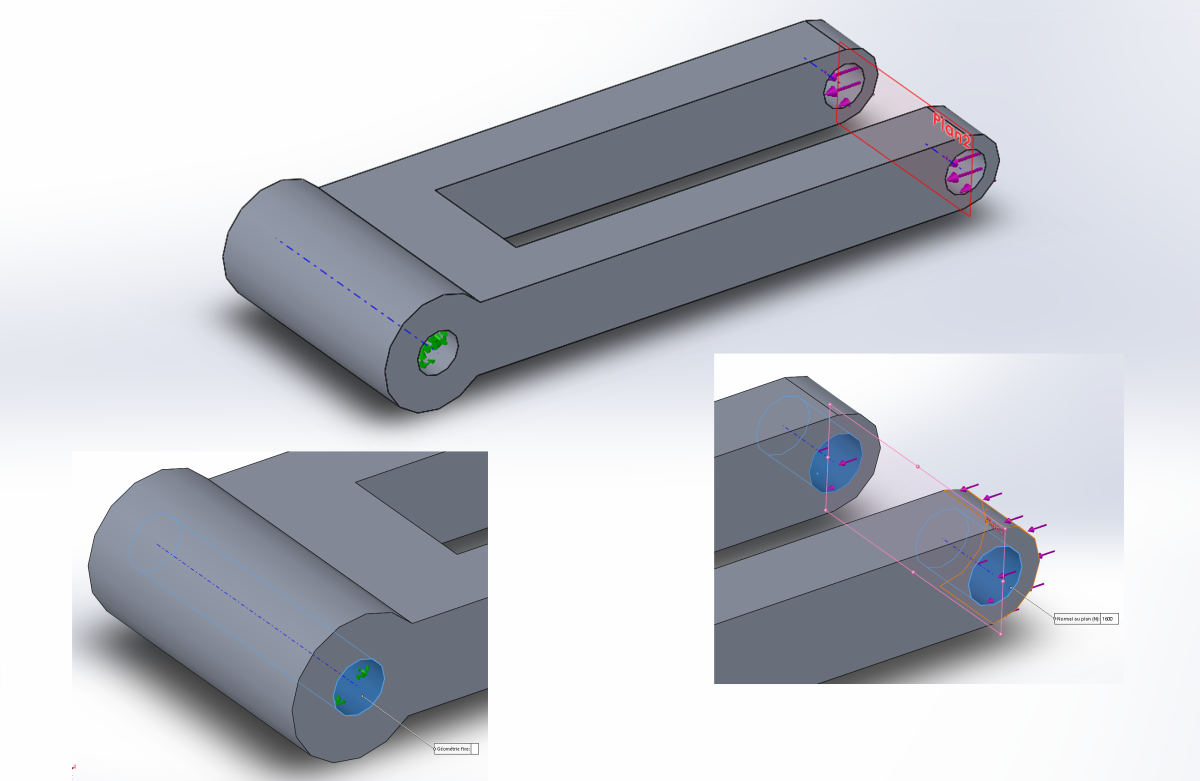

Déplacement imposées : Rendre fixe la surface cylindrique interne du coté du point F
Chargements externes : Appliquer une force perpendiculaire au plan 2 sur les deux surfaces cylindriques du coté du point D et dirigé vers le point F.
Vous pouvez lancer l'étude en sélectionnant : Exécuter cette étude.
Méthode : Etape 6 : Observer les résultats
Vous reporterez vos réponse sur le documents réponses:
En terme de contrainte (stress) :
Question 1 : Relever la valeur de σmax selon le critère de Von Mises.
Question 2 : Relever la valeur de la limite d'élasticité.
Question 3 : La valeur de la limite élastique est elle dépassée ?
Question 4 : Comment va réagir la biellette ?
En terme de déplacement maximum :
Question 5 : Observer l'animation et relever la valeur maxi du déplacement.
Question 6 : Faire apparaître Relever la valeur minimale du coefficient de sécurité Cs min.
Question 7 : En comparant les résultats des deux études, concluez sur l'intérêt d'utiliser SimulationXpress ou Simulation.
Conclusion :
Question 8 : Le coefficient de sécurité est-‐il par endroits inférieur à 1 ?
Question 9 : Quelles conclusions en tirer (cocher la case et notez votre réponse dans le document réponse)?
La pièce convient ;
La pièce ne convient pas ;
