STRUCTURE POUR SAUVEGARDE DES DONNEES
Méthode :
L'entreprise souhaite mettre en place une sauvegarde de ces données en utilisant un serveur qui aura pour adresse IP 89.89.2.127 et masque de sous-réseau associé 255.0.0.0.
Un serveur n'est rien d'autre qu'une machine (station de travail) autonome.
6.1. Sur le DR2 :
Reporter les adresses du serveur de sauvegarde et de son Netmask
Déterminer l'adresse de sous-réseau du serveur,
Rappeler l'adresse de sous-réseau des stations de travail,
Préciser, en le justifiant, si la communication est possible entre le serveur et une station de travail.
6.2. Rechercher des informations sur la fonction d'un routeur et sur le DR2, justifier de son utilisation.
6.3. Ajouter un serveur et un routeur au schéma précédent sur CiscoPacketTracer ; choisir les matériels Generic.
6.4. Procéder à la configuration de l'interface IP du serveur avec les paramètres de l'énoncé.
Passons maintenant à la configuration du routeur. La configuration du routeur repose sur la définition de 2 adresses IP : une pour chaque sous-réseau qu'il connecte.
6.5. Sur le DR2, proposer 2 adresses et 2 masques de sous-réseau pour les 2 interfaces du routeur sachant que l'une est connectée aux stations de travail et l'autre au serveur.

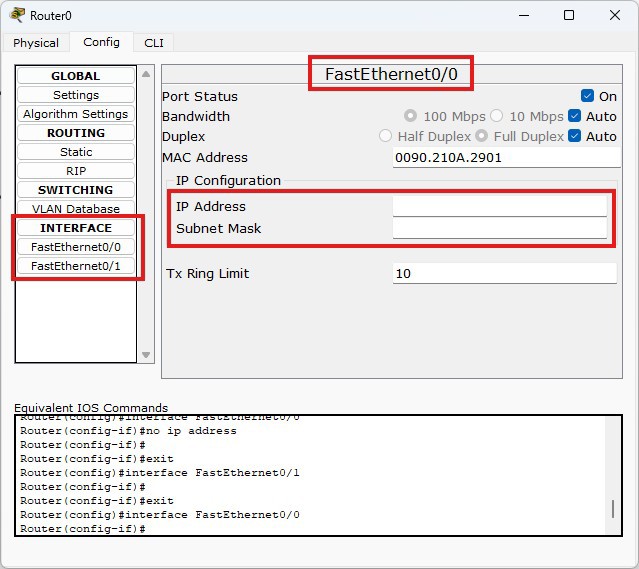

6.6. Procéder à la saisie de votre solution avec Cisco Packet Tracer. Pour configurer le routeur, vous devrez entrer les adresses IP dans les 2 interfaces réseau FastEthernet0/ et 0/1 ; ne pas oublier de cliquer sur ON pour activer les interfaces. 6.7. Procéder à un test de communication entre une des stations de travail et le serveur par une commande ping appropriée. |  |
Le résultat de la commande ci-dessus montre que la communication n'est pas possible ; vous allez chercher à résoudre ce problème.
6.8. Sur le DR2, donner la commande ping à effectuer pour procéder à un test de communication entre une des stations de travail et le routeur coté station de travail. Procéder au test et conclure si la communication est possible.
6.9. Sur le DR2, donner la commande ping à effectuer pour procéder à un test de communication entre une des stations de travail et le routeur coté serveur. Procéder au test et conclure si la communication est possible.
La communication ci-dessus est impossible car pour communiquer avec un autre sous-réseau, une interface qui appartient à un sous-réseau doit être renseignée sur l'adresse de l'interface qui va lui permettre d'établir la communication. C'est l'adresse de passerelle (gateway) qui est à renseigner dans la configuration de chaque interface réseau. Cette adresse de passerelle est l'adresse de l'interface du routeur du côté sous réseau concerné.
6.10. Sur le DR2, compléter le tableau avec les adresses de passerelle pour 2 stations de travail et le serveur.
6.11. Procéder à la saisie des adresses de passerelle et vérifier le bon fonctionnement de votre solution. Pour cela, utiliser la commande ping ou l'envoi de paquet entre le serveur et les stations de travail.
