Exercice 1 : Lumière clignotante
Méthode : Exercice 1 : allumage d'une led

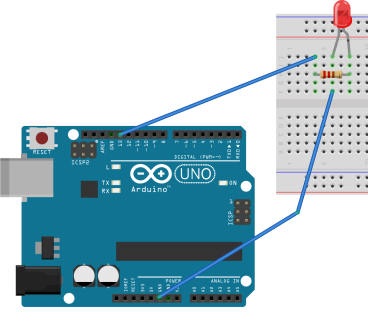

soit le montage suivant :
On souhaite faire clignoter la Led : pour cela un algorithme doit être réalisé en suivant ces consignes :
La Led s'allume pendant 1 seconde
La Led s’éteint pendant 1 seconde
1. Réaliser l'organigramme de ce programme.
1
// définition des variables et constantes2
int led_pin = ....... ; // ................
3
4
void setup()
5
{6
pinMode(led_pin, OUTPUT); // Pin 13 used as output
7
}
8
9
void loop()
10
{11
digitalWrite(led_pin, HIGH); // .................
12
delay(1000); // ..................
13
digitalWrite(led_pin, LOW); // ........................
14
delay(1000); // .....................
15
}
2. Analyser le programme ci-dessus et compléter en remplaçant les ........ .
Méthode : Mise en oeuvre
3. Réaliser le cablage
4. Programmer la carte Arduino.
5. confirmer le bon fonctionnement du système
