CARACTERISTIQUES GEOMETRIQUES DES LIAISONS
Fondamental :

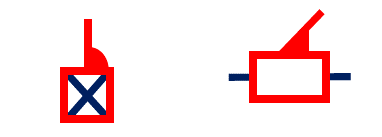

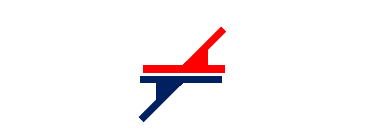

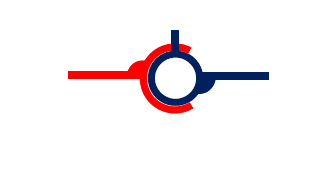

Nom de la liaison | Mobiliés | Représentations planes | Perspective | Degrés de liberté | mobilités |
|---|---|---|---|---|---|
Liaison glissière de direction X | 1 |
|
| Translation Tx Rotation 0 |
|

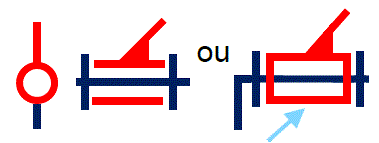

Liaison pivot d'axe (O,X) | 1 |
|
| Translation 0 Rotation Rx |
|

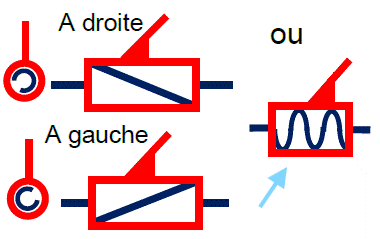

Liaison hélicoïdale d'axe (O,X) | 1 (2 conjuguées) |
|
| Translation et Rotation conjuguées Tx Rx |
|

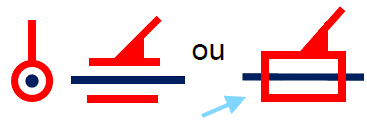

Liaison pivot glissant d'axe (O,X) | 2 |
|
| Translation Tx Rotation Rx |
|
Liaison Appui Plan de normale Z | 3 |
|
| Translation Tx Ty Rotation Rz |
|

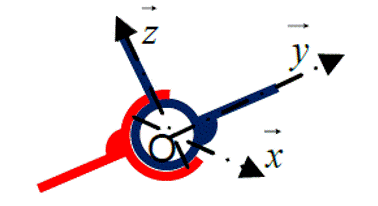

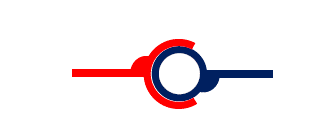

Liaison rotule de centre O | 3 |
|
| Translation 0 Rotation Rx Ry Rz |
|
liaison sphérique à doigt de centre O, de plan de rainure (O, y, z) , de doigt (O,z) | 2 (liaison particulière) |
|
| Translation 0 Rotation Rx Ry |
|

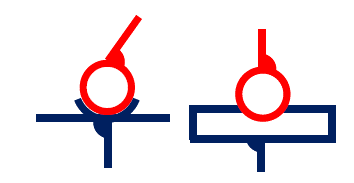

Liaison linéaire annulaire d'axe (O,X) | 3 |
|
| Translation Tx Rotation Rx Ry Rz |
|

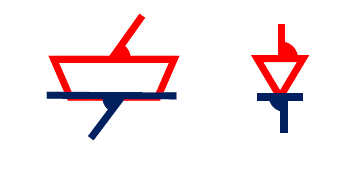

Liaison linéaire rectiligne de droite de contact (O,X) et de normale Z | 4 |
|
| Translation Tx Ty Rotation Rx Rz |
|

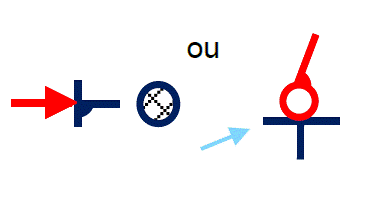

Liaison ponctuelle de normale X | 5 |
|
| Translation Tx Ty Rotation Rx Ry Rz |
|
