Test de résistance d'une pièce imprimée en PLA (impression 3D)

Pièces de test et paramètres d'impression

Avant d'entrer dans le vif du sujet, parlons un peu de la (ou plutôt les) pièce(s) de tests, ainsi que des paramètres d'impression de celle(s)-ci.

Afin de réaliser tous les tests présentés dans le chapitre suivant, j'ai conçu une petite pièce de test, disponible en trois variantes.

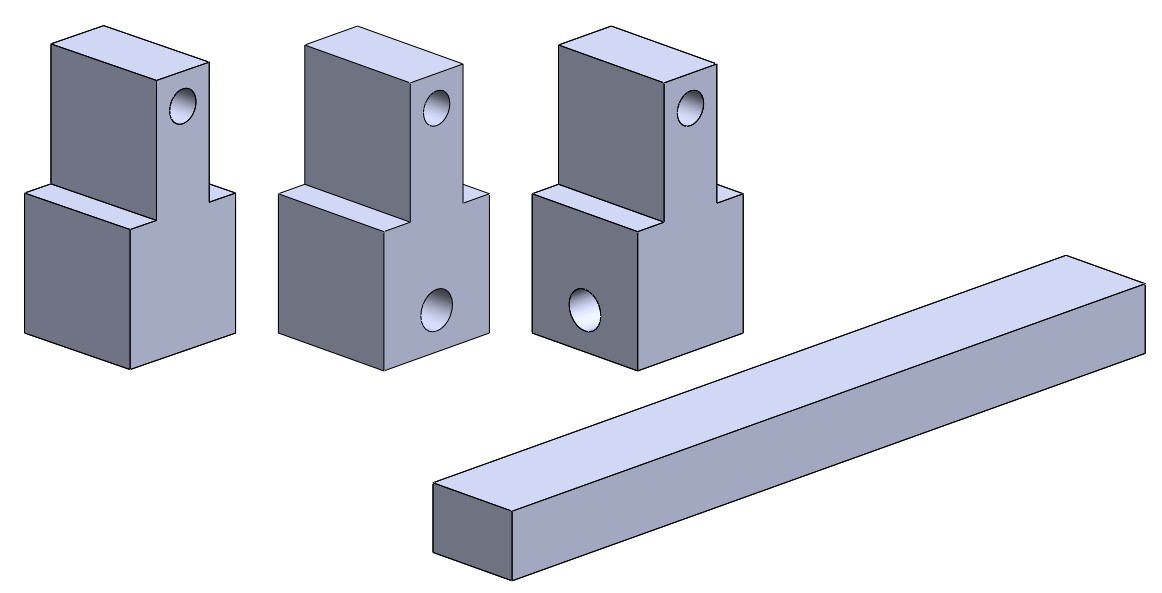

La pièce de test est constituée d'un cube de 20x20x20mm servant de base de fixation, avec un rectangle de 10mm de large, 20mm de long et 20mm de haut par dessus. Celui-ci est percé à son extrémité pour permettre la fixation d'un poids. Dans les variantes n°2 et n°3, la base est elle aussi percée (perpendiculaire ou parallèlement au premier trou) pour permettre sur fixation de la pièce sur une tige en métal.

J'ai choisi de faire une pièce de test en forme de T afin d'obtenir des résultats sur la partie la plus faible d'une impression 3D : la jonction entre deux surfaces. Faire un simple test de résistance sur un rectangle de plastique n'aurait eu que peu d'intérêt.

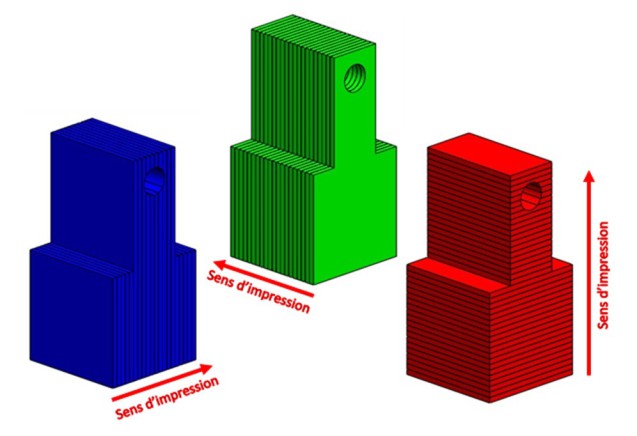

Orientations possibles de la pièce de test :

Chaque variante de la pièce de test est imprimée en trois versions :

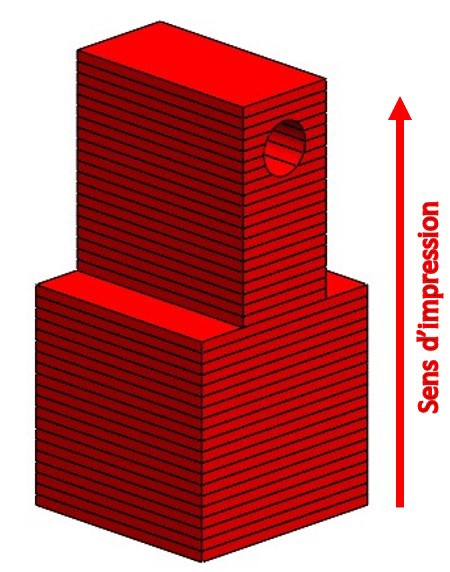

  • Couches empilées sur la hauteur (axe Z),

  • Couches empilées sur la profondeur (axe Y),

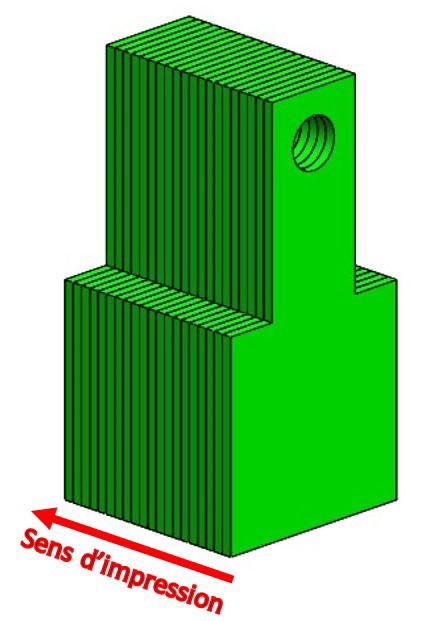

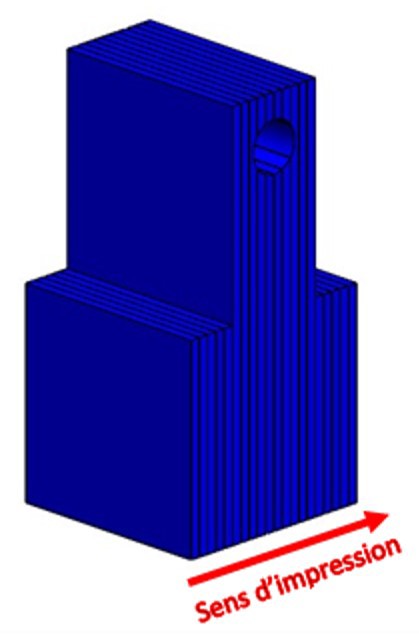

  • Couches empilées sur la largeur (axe X, a nécessité l'impression de supports).

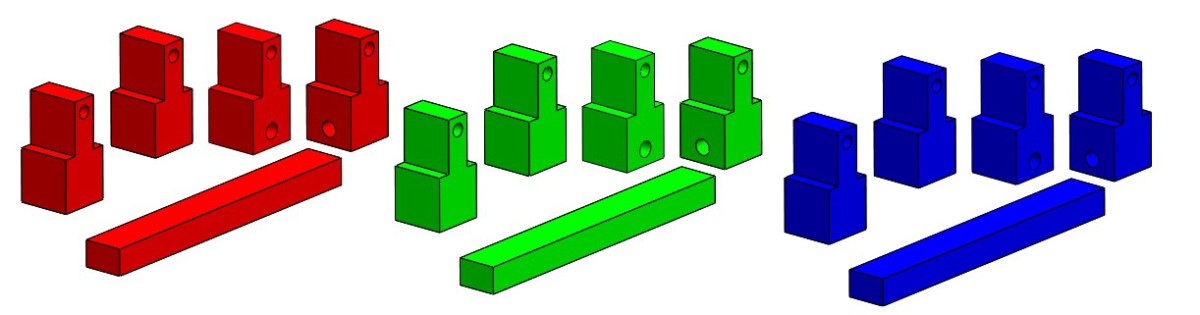

Jeu de pièces de test à imprimer

Paramètres d'impression des pièces :

  • Imprimante : DREMEL 3D45

  • Plastique : PLA (diamètre 1.75mm)

  • Profil d'impression : CURA PLA Rapide

  • Buse : 0,4mm

  • Hauteur de couche : 0,3mm

  • Périmètres : 0,8mm

  • Remplissage : 10%

Toutes les pièces sont imprimées avec le même matériaux (changement de bobine pour respecter le code couleur) pour garantir une certaine cohérence des résultats.

Comme on peut le voir sur la photographie ci-dessus,il faut aussi imprimé des barre rectangulaires de 10 x15 x120 mm suivant le même principe que la pièce précédente afin de réaliser un test de flexion "standard".

MéthodeFichiers .gcode à mettre sur clé pour imprimer sur la Dremel 3D45

Pièces rouges

Pièces Vertes

Pièces bleues

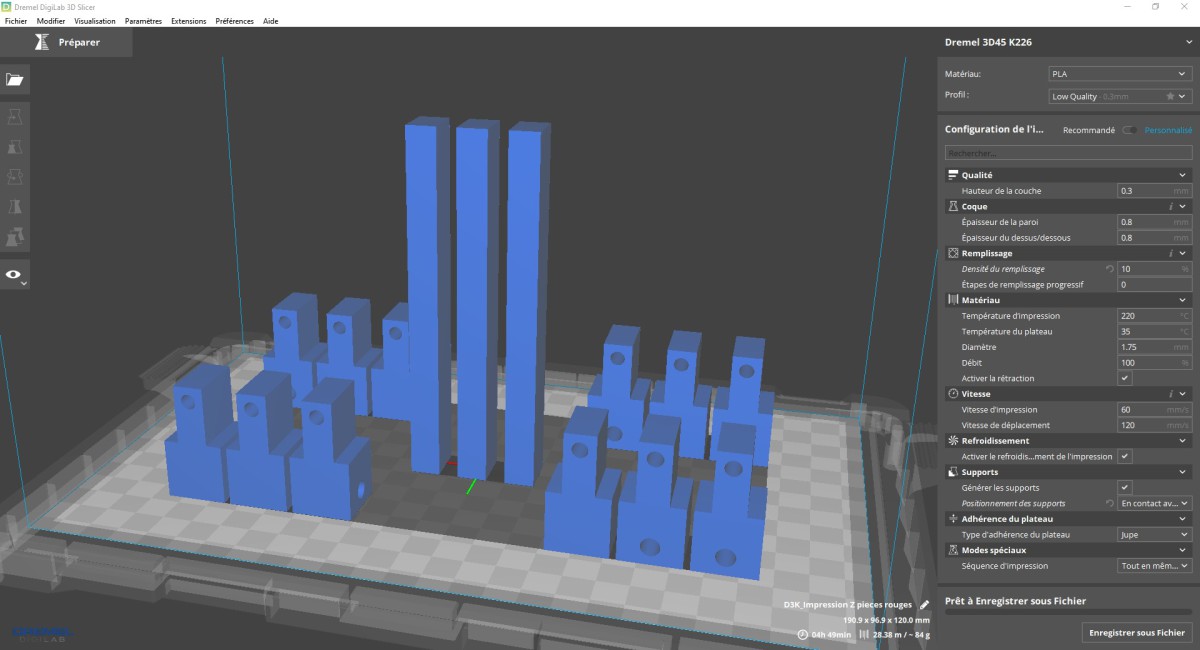

Impression Z pièces rouges.gcode

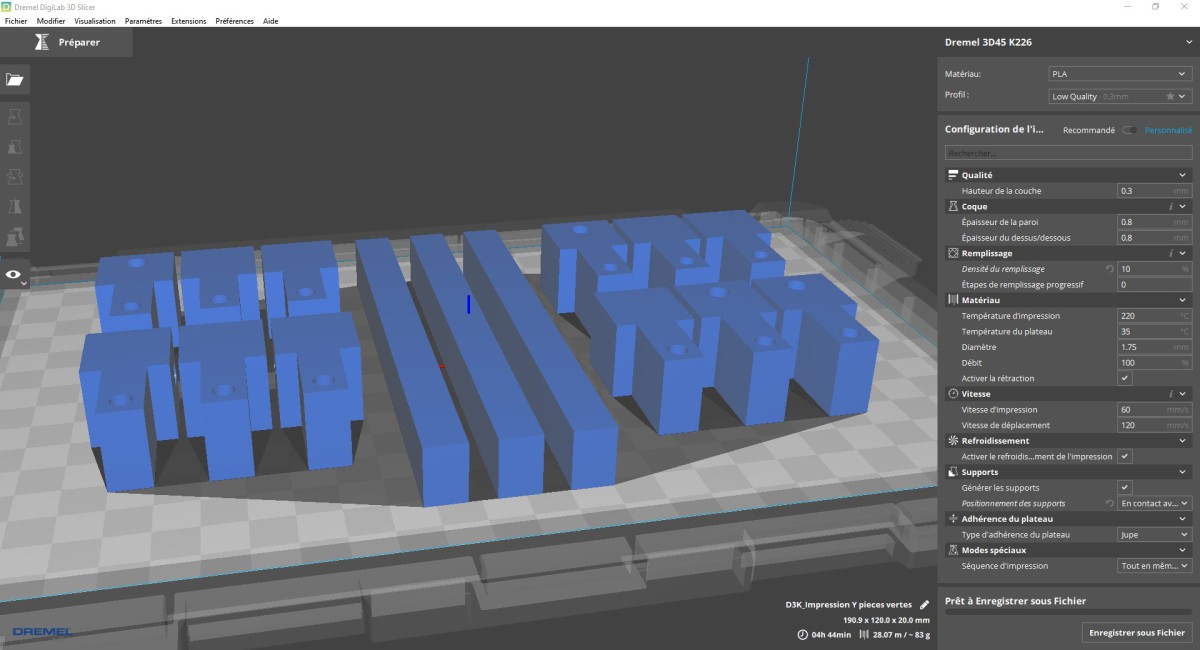

Impression Y pieces vertes.gcode

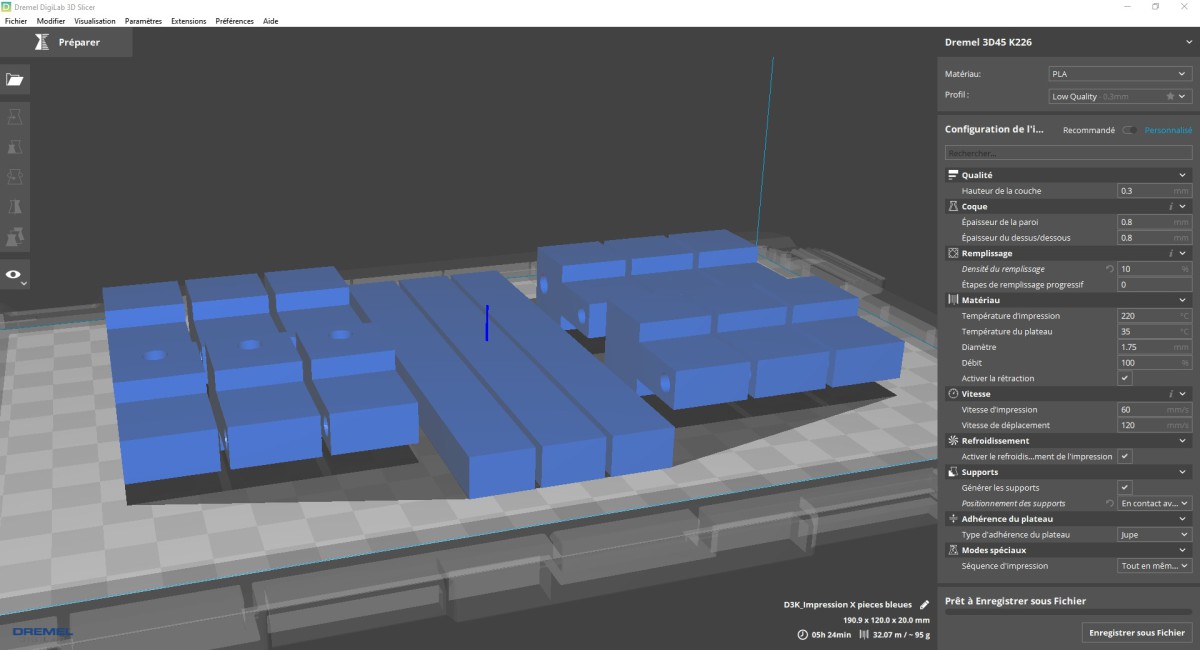

Impression X pieces bleues.gcode

~ 5 h 00 d'impression

~ 5 h 00 d'impression

~ 5 h 30 d'impression

(vérifier que les supports sont activés)

ComplémentFichiers .STL et fichiers SolidWorks

Fichiers .STL

Fichiers SolidWorks
