Calcul des apports solaires



I. À partir de Calsol

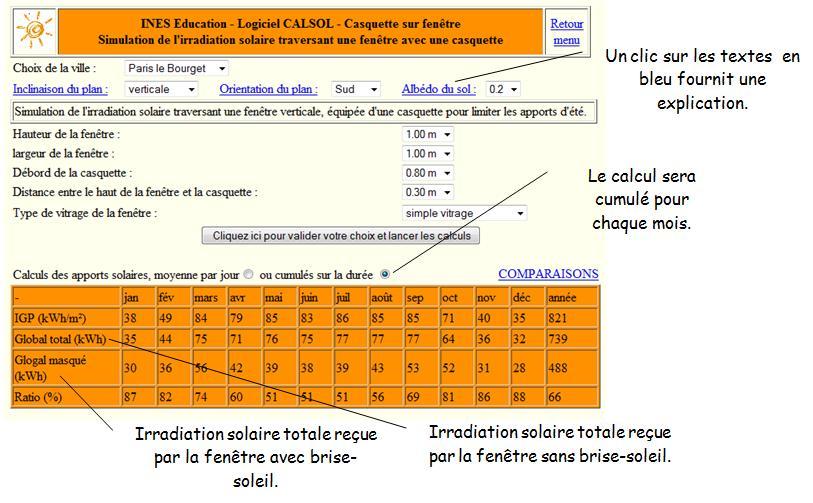

À partir du lien suivant Calsol renseigner les différents champs sachant que la terrasse de la maison est en béton et que l'on utilise du double vitrage avec du verre de 4 mm et une lame d'air de 12 mm (DV 4/12/4).



Q7. Reproduire dans un tableau les résultats obtenus.


Relancer la simulation en faisant varier un à un les paramètres suivants (type de vitrage, albédo, distance fenêtre/brise-soleil).


Q8. Analyser les différents résultats obtenus :

♦ rôle du brise soleil hors et en période de chauffe (début novembre/fin mars);

♦ influence du type de vitrage, de l'albédo et de la distance fenêtre/brise-soleil;

♦ tout autre point qui vous semble utile.



II. À partir d'Excel


Enregistrer le fichier suivant " BilanJanvierElèves " dans vos documents puis l'ouvrir.


Ce fichier permet de simuler les apports/déperditions thermiques connaissant les conditions climatiques, la structure de la maison et les apports solaires dus à la baie vitrée.


Hypothèses de la simulation sous Excel :

◆ l'ensoleillement et la température extérieure ont été déterminés pour les 01 Janvier et 01 Juillet sur la ville de Toulon à l’aide du site http://re.jrc.ec.europa.eu/pvgis/;

◆ la température intérieure en début de simulation est de 20°C ;

◆ l'habitation n’a pas d'apports calorifiques autres que ceux du soleil ;

◆ les déperditions à travers le plancher et celles dues à la ventilations ont été négligées.


Remplir les différentes valeurs de la colonne « Surface de l'ombre de la casquette sur la baie vitrée (m²) » du tableau Excel. Pour cela vous utiliserez l'ombre portée sur la baie vitrée simulée par Sketchup.


Procédure pour mesurer l'ombre portée sur la baie vitrée :

◆ cliquer droit sur la baie vitrée puis sélectionner Masquer ;

◆ avec l'outil Rectangle   remplir l'ouverture ;

◆ tracer le contour de l'ombre avec l'outil Ligne ;

◆ sélectionner la surface correspondant à l'ombre puis clic droit Surface → Sélection.

Penser à régler l'heure sous Sketchup pour la simulation des ombres en UTC+01:00 pour le 1er janvier (heure d'hiver) et

UTC+02:00 pour le 1er juillet (heure d'été).


Procéder de la même manière et compléter le fichier BilanJuilletElève .


Q9. Observer les graphes d'évolution de la quantité d'énergie absorbée et de la température intérieure de l'habitation. Commenter les graphes précédemment observés.


III. Conclusion


Q10. À partir des résultats précédents rédiger une conclusion.
