On désire implanter un panneau photovoltaïque sur le toit de la maison.

Importer dans votre modèle Sketchup les composants "panneaux photovoltaïques" et "candélabre" (enregistrer-les dans vos documents  puis Fichier → Importer sous Sketchup).

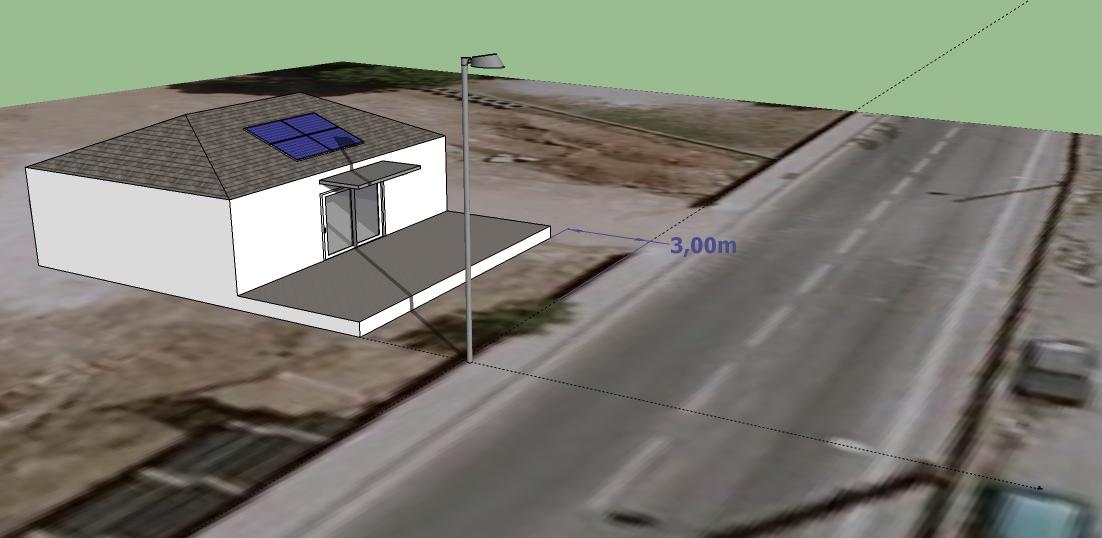

Implanter le candélabre comme indiqué ci-dessous. Implanter l'ensemble des 4 panneaux au milieu du toit côté sud et le plus bas possible de manière à ce qu'il n'y ait aucun masque (zone d'ombre) tout au long de l'année.

Q11. Mesurer l'inclinaison du panneau photovoltaïque par rapport à l'horizontale.

Q12. À partir de la documentation technique du panneau photovoltaïque relever les valeurs des caractéristiques suivantes :

puissance maximale STC ;

type des cellules photovoltaïques utilisées.

Q13. Préciser les valeurs des conditions standards de test (STC) ? Calculer la puissance maximale totale de l'installation dans ces conditions.

Q14. À partir du site photovoltaïque.info suivant répondez aux questions suivantes :

citer les deux types de branchement d'une installation photovoltaïque raccordée au réseau que l'on peut réaliser dans l'habitat ;

donner les valeurs du tarif d'achat par EDF en prenant en compte la puissance calculée à Q.13 dans les cas d'une intégration simplifiée au bâti et dans le cas d'une intégration au bâti.

À partir du site Calsol, effectuer une simulation afin de déterminer la durée de retour sur investissement de l'installation photovoltaïque considérée. On prendra en compte les valeurs suivantes :

Renseigner les autres champs en tenant compte des caractéristiques de l'installation réalisée (lieu géographique, inclinaison, technologie utilisée pour les panneaux, etc).

Q15. Déterminer la durée du retour sur investissement dans le cas d'une intégration simplifiée au bâti et dans le cas d'une intégration au bâti. Conclure sur l'intérêt économique et écologique de l'installation de panneaux photovoltaïque.
