4) Calcul de la flèche théorique :

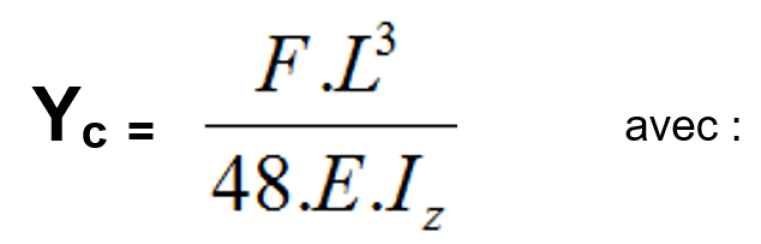

La flèche d'une poutre sur deux appuis aux extrémités avec une charge concentrée au milieu est donnée par la formule suivante :
Yc : Flèche (mm)
F : Effort (N)
L : distance entre appuis (mm)
E : module de Young du matériau (MPa)
Iz : moment quadratique de la section autour de l'axe G,z (mm4)
Le module de Young du balsa est de 2900 MPa.
Calculer la flèche de la baguette à plat et à chant.
Comparer vos résultats expérimentaux avec vos résultats théoriques.
Conclure.
à plat | à chant | |
|---|---|---|
Moment quadratique [mm4] | ||
Flèche maxi calculée [mm] |
