Fonctionnement du système de suspension

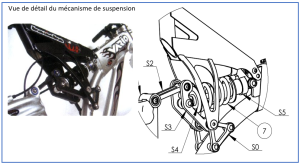

Le mécanisme de suspension est modélisé sur l'image du dessus, on peut distinguer 6 Blocs Cinématiquements Equivalents :
le cadre S0,
le levier S3,
la biellette S2,
le bras oscillant S1,
la partie tige S4 de l'amortisseur
la partie corps S5 de l'amortisseur.
Le ressort 7 étant un solide déformable, il n'est pas répertorié dans ce bilan.
le débattement de la suspension est limitée par la course de l'amortisseur.
