Modélisation des actions mécaniques :
La modélisation cinématique est paramétrée, vous allez maintenant modéliser les actions mécaniques du ressort et de l'effort du sol sur la roue.
Méthode : Modélisation de l'effort du ressort :

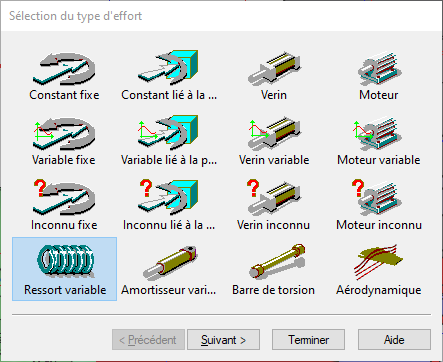

a) Ajouter un nouvel effort ressort variable

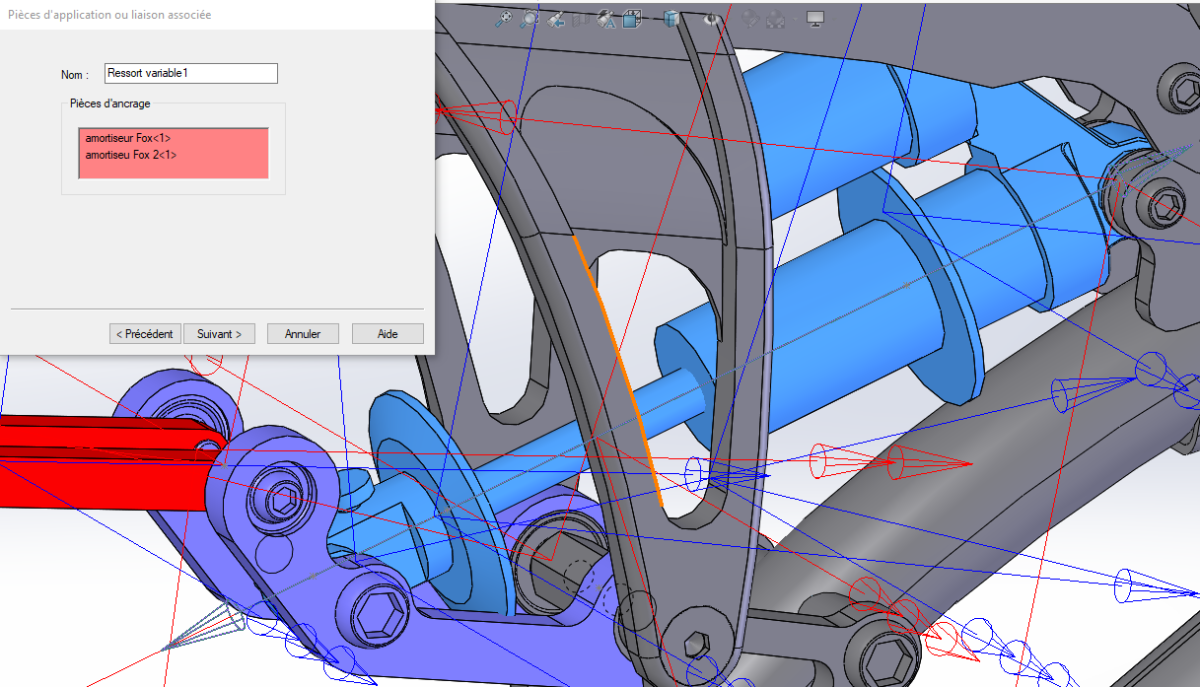

b) Sélectionnez les deux pièces amortisseur Fox puis cliquez sur suivant :

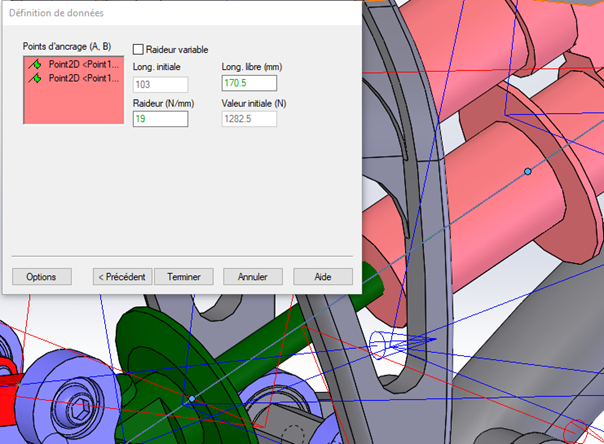

c) Définissez l'effort ainsi
Méthode : Modélisation de l'effort du sol sur la roue:

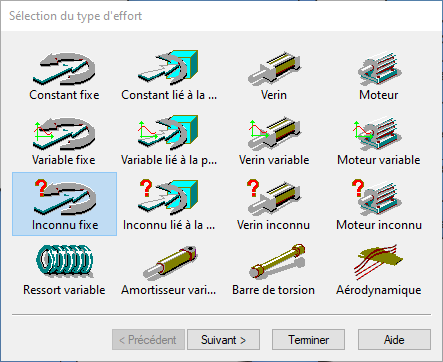

a) Ajouter un nouvel effort de type inconnu fixe

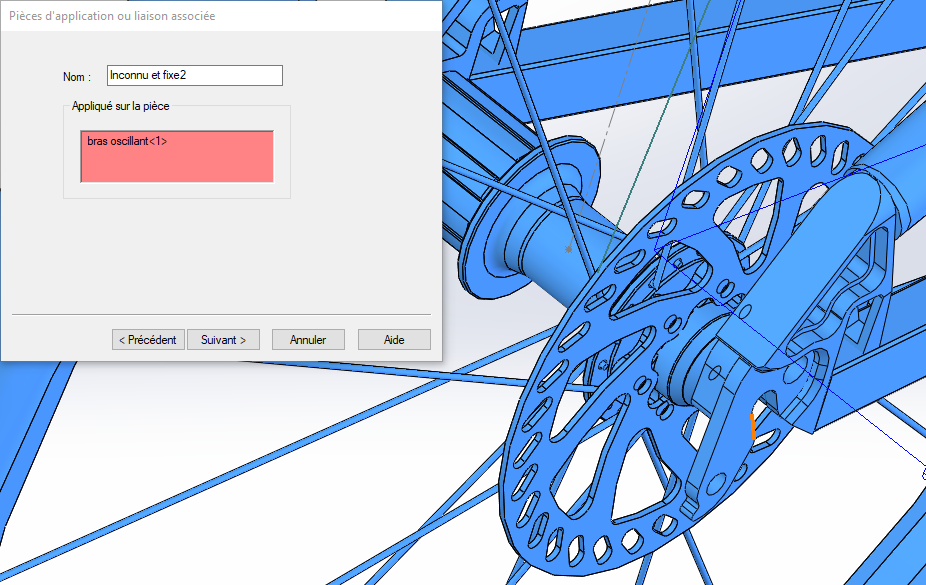

b) Sélectionnez la roue qui fait partie du groupe bras oscillant, puis cliquez sur suivant :

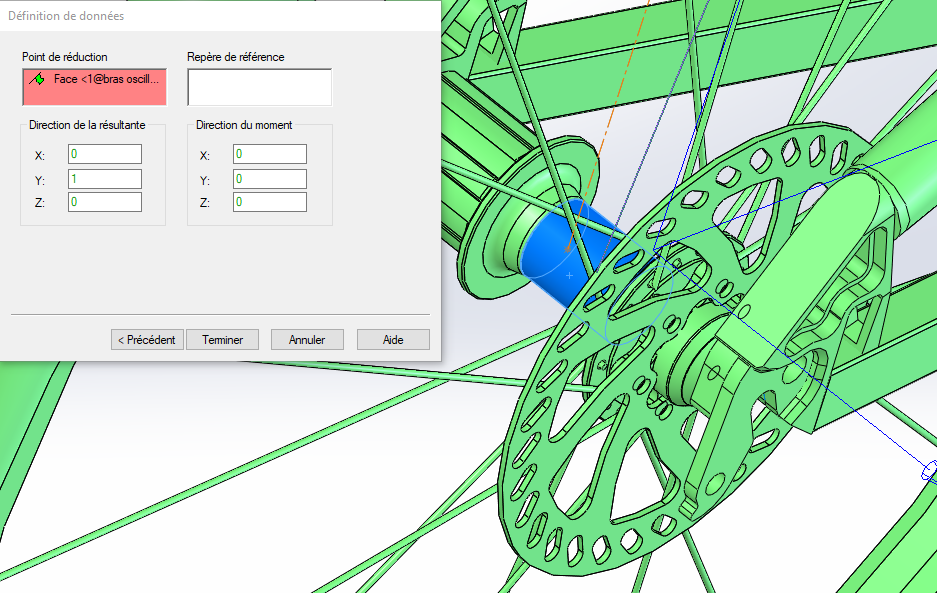

c) Définissez l'effort ainsi
Méthode : Vérification du graphe de structure

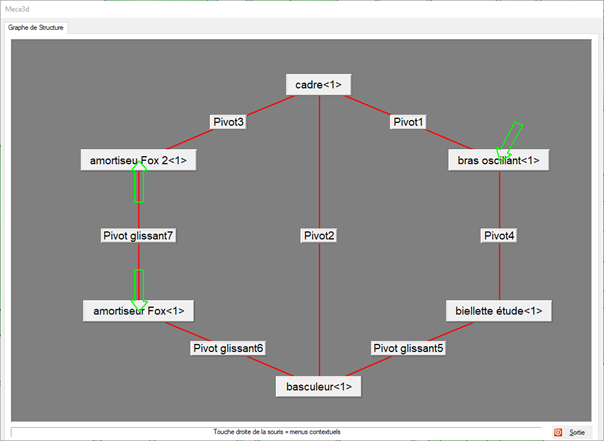

a) Faites apparaître le graphe de structure et vérifier que votre modélisation correspond.
