Analyse statique et détermination des efforts appliqués sur la biellette
Le système est maintenant entièrement modélisé, vous allez maintenant paramétrer l'étude statique et déterminer les actions mécaniques appliquées sur la biellette
Méthode : Analyse statique

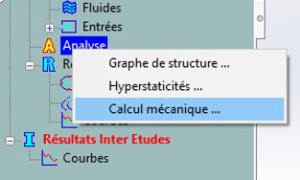

a) Dans l'arborescence Meca3D, Faites un clic droit sur Analyse , puis choisissez « Calcul mécanique... »

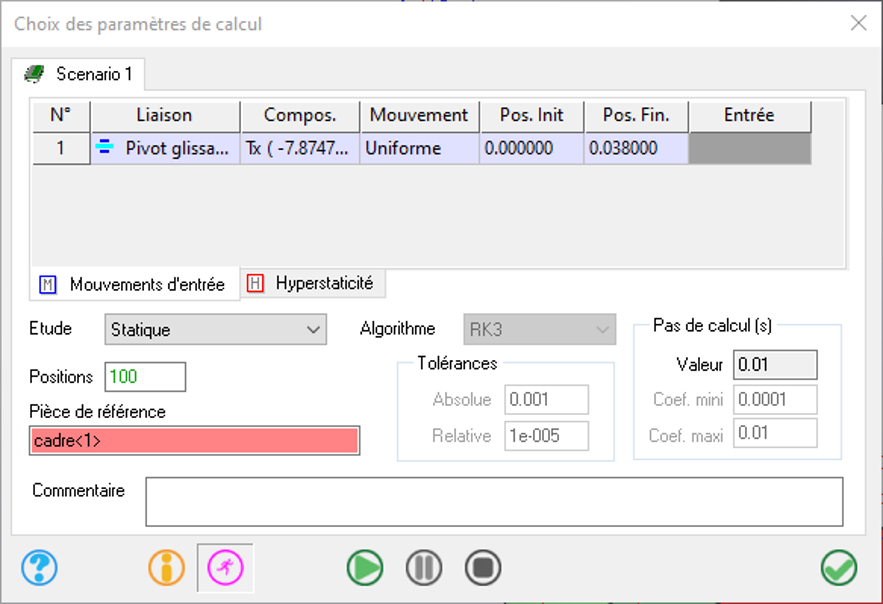

b) Modifiez le choix des paramètre de calcul ainsi
Liaison : pivot glissant 7
Composante : TX
Mouvement : uniforme
Position initiale : 0 mm
Position finale : 38 mm
Nbre de positions : 100
Méthode : Détermination des efforts appliqués sur la biellette

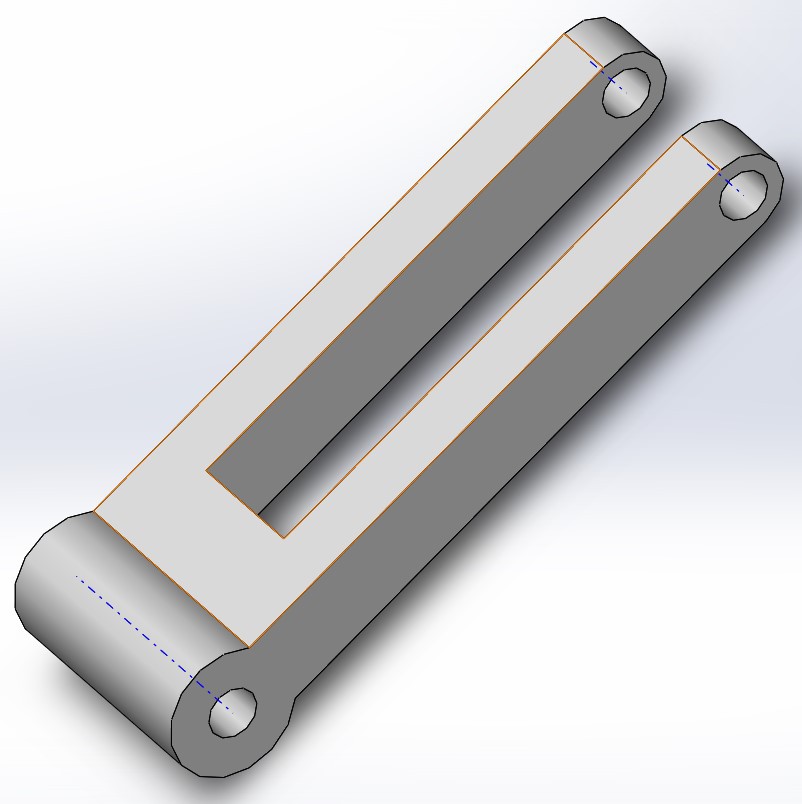

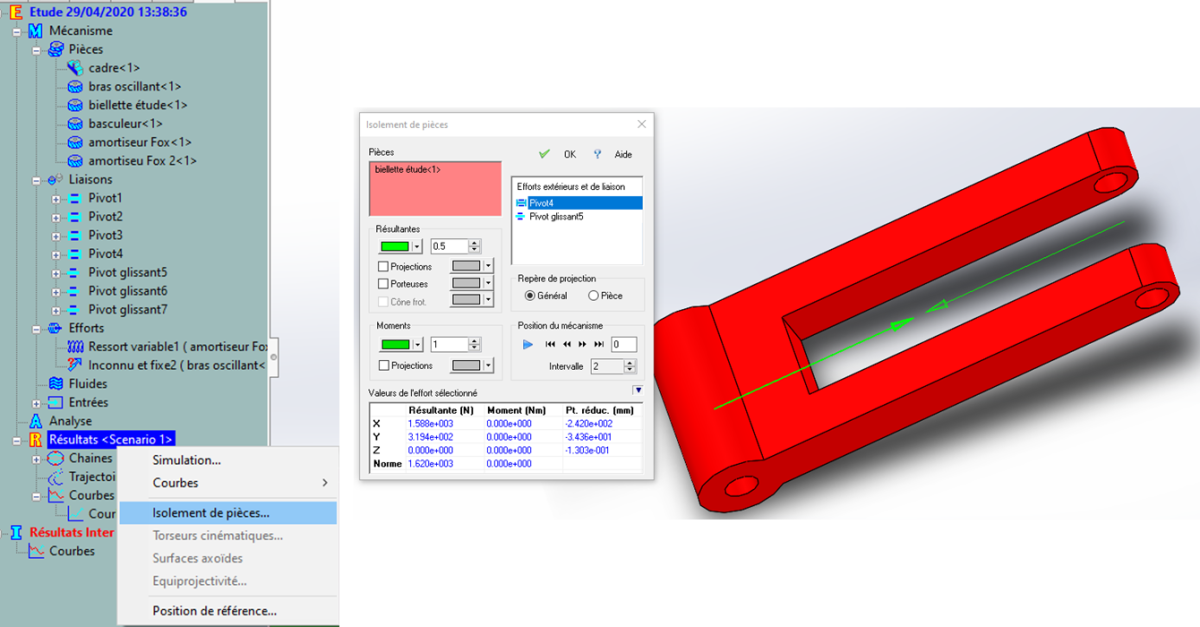

a) Isoler la biellette et relever l'effort max appliqué sur la biellette : Compléter le document réponses
[doc]

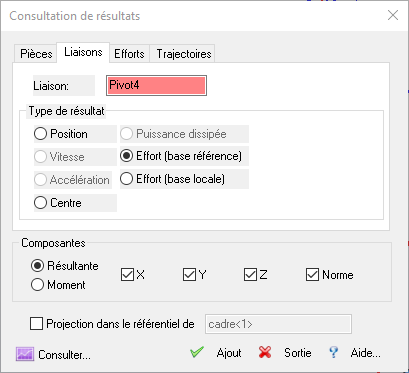

b) Vous pouvez aussi consulter les résultats à l'aide d'une courbe de la façon suivante : Faites une capture d'écran de la courbe et coller là dans le document réponses
