Activité 1 : Etude du réducteur

Après avoir consulté le dossier technique, vous allez étudier le réducteur qui participe à la fonction "FP2 : s'adapter à la configuration du terrain"

Méthode

Vous réaliserez un compte rendu à partir du document fournit : [doc]

  • Un engrenage étant constitué d'une roue dentée et d'un pignon engrenant ensemble, donner le nombre d'engrenage(s) constituant ce réducteur.

  • Chaque engrenage représentant un étage du réducteur, en déduire le nombre d'étage(s) de ce réducteur

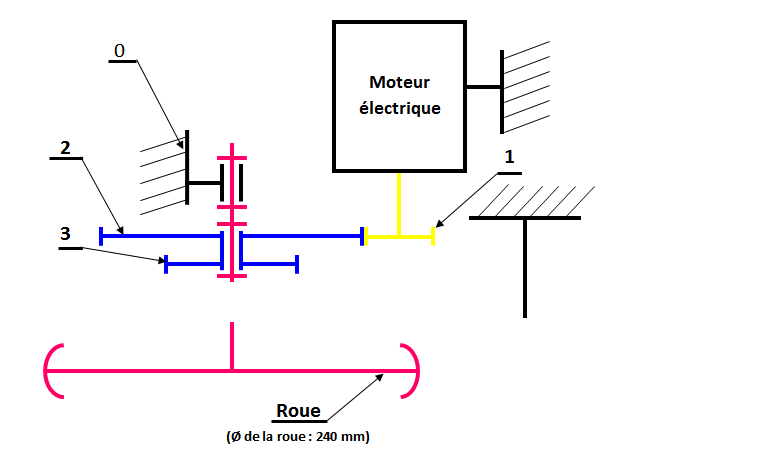

  • Complétez le schéma cinématique sur le document "DR1".

  • Dans la partie basse du document "DR1" indiquez le sens de rotation des roues en fonction du sens de rotation indiqué pour le moteur.

  • Sachant que le pignon 1 est le pignon moteur, indiquer le repère des roues menées et celui des roues menantes.

  • En vous aidant des ressources, calculer le rapport de réduction du réducteur complet.
