MISE EN OEUVRE EXPERIMENTALE
Méthode :
Dans cette partie vous allez mettre en oeuvre la solution et valider le fonctionnement de la structure. Pour cela, demander au professeur de vous fournir une LDR, une résistance, une carte arduino et une carte de test (breadboard).

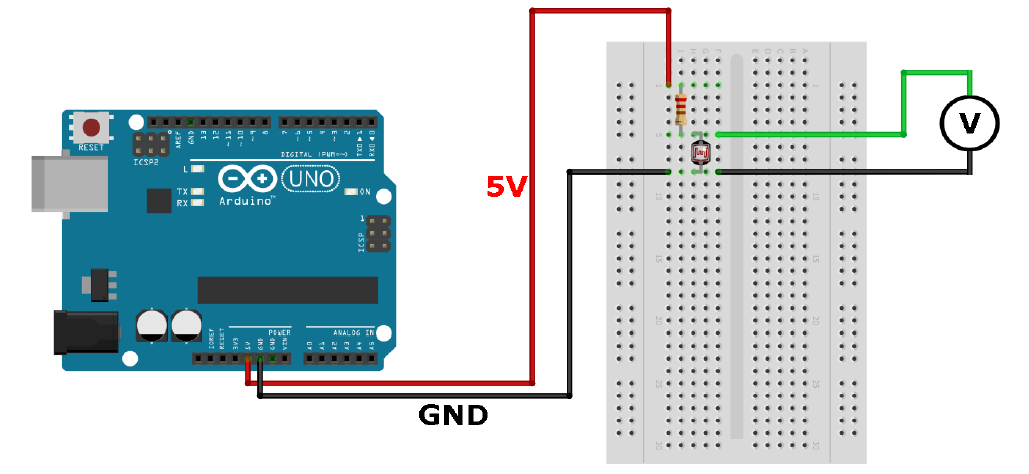

8.1. Procéder au raccordement des éléments selon le schéma ci-dessous. Le voltmètre sera placé pour mesurer la tension aux bornes de la LDR à l'aide des pointes de touches.
8.2. Procéder à l'alimentation de la carte en utilisant le cordon USB type B pour relier la carte à votre poste de travail.
8.3. Compléter le tableau N°2 du DR2 en mesurant la tension aux bornes de la LDR pour les 3 cas de quantité de lumière indiquée.
8.4. Sur le DR2, formuler le constat du bon fonctionnement de la structure en comparant les résultats obtenus ci-dessus à la réponse à la question 7.5.
