3 LES OUTILS INFORMATIQUES DE MODÉLISATION 3D

Lien

Fondamental

Avantages

Inconvénients

  • Grande facilité de modification

  • Représentation de système complexe (nombreuses pièces et ou surfaces complexes)

  • Travail collaboratif à distance

  • Archivage plus aisé

  • Conservation de versions antérieures

  • Maquettage 3D obligatoire

  • Système de modélisation complexe

  • Rupture des habitudes « papier »

  • Gestion informatique complexe ( compatibilité version : ex version future sous solidworks)

RemarqueAvantages : Une maquette 3D → Plusieurs activités

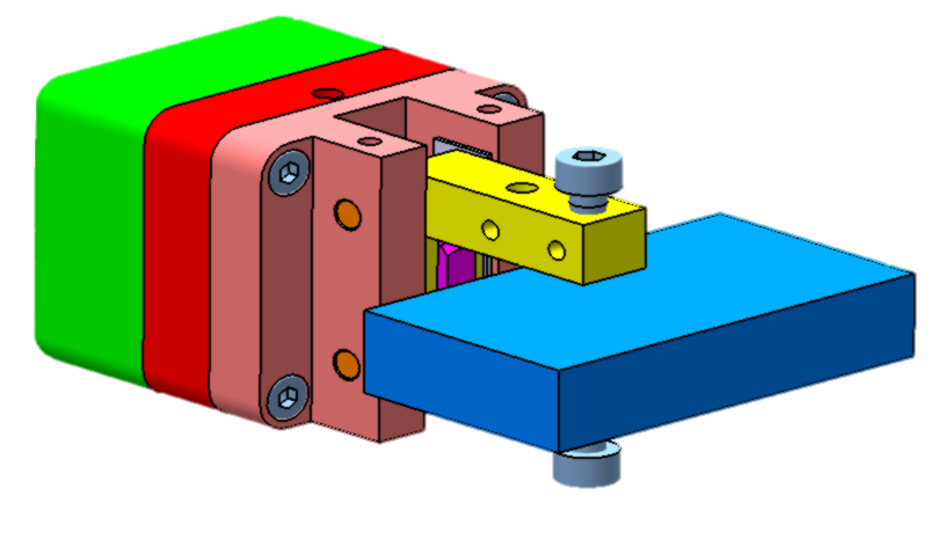

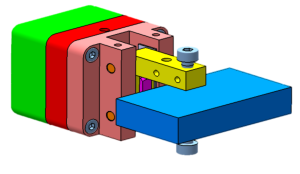

On se servira de la maquette 3D dans plusieurs étapes de la définition d'un produit

  • Conception : étude de Statique, de cinématique, Calcul de RDM, Montage ...

  • Fabrication : Moulage, Usinage ( FAO), Métrologie ...

  • Marketing : Communication, Conditionnement ...

  • Maintenance

  • ...

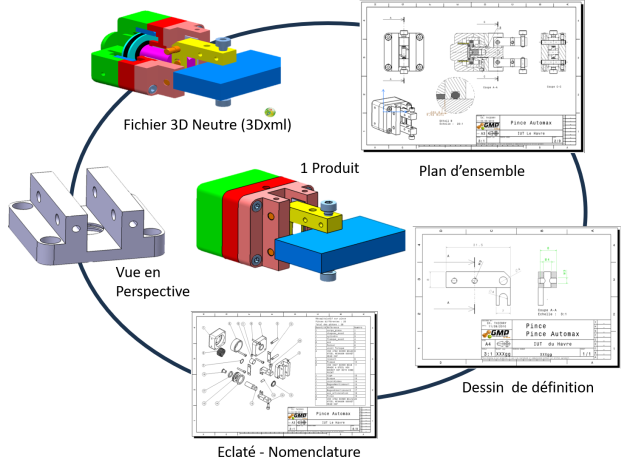

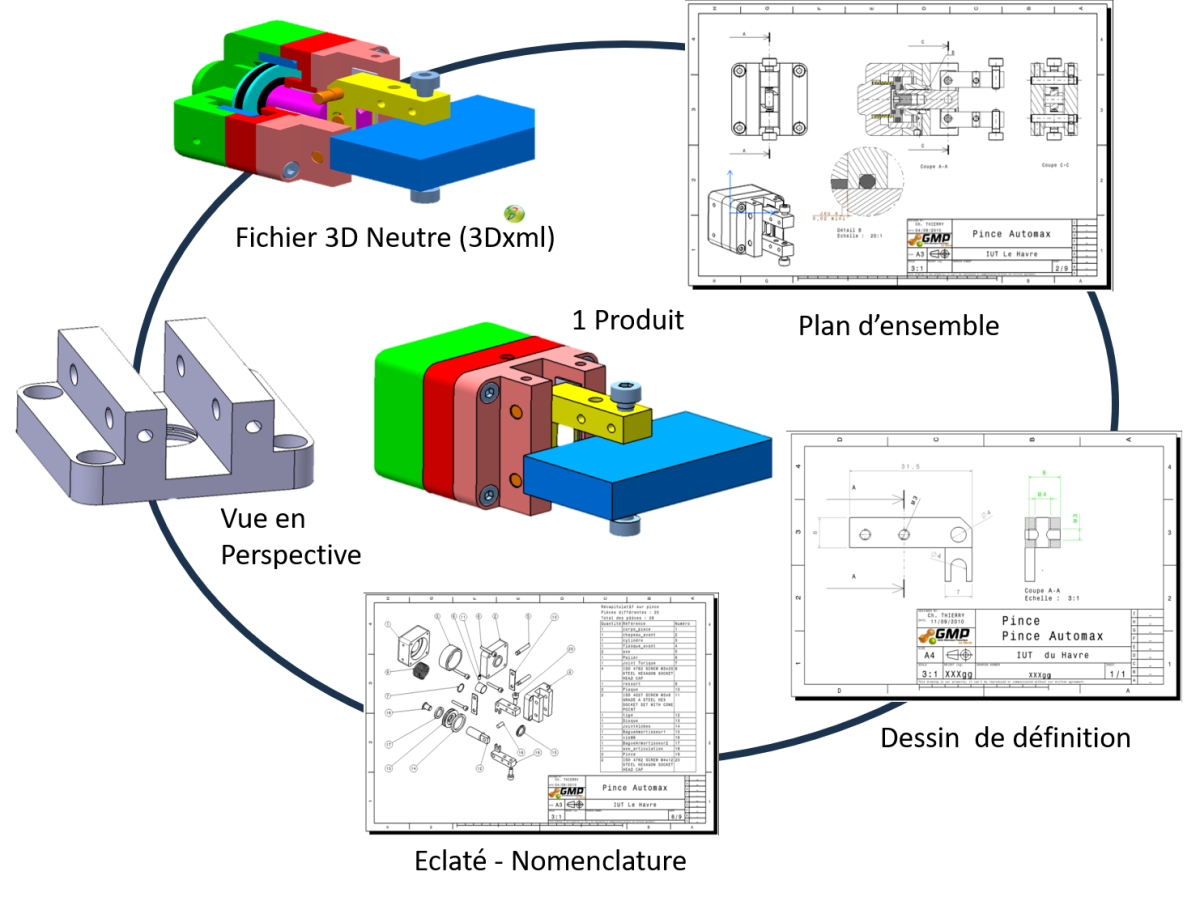

ComplémentUne maquette 3D → Plusieurs Outils de communication

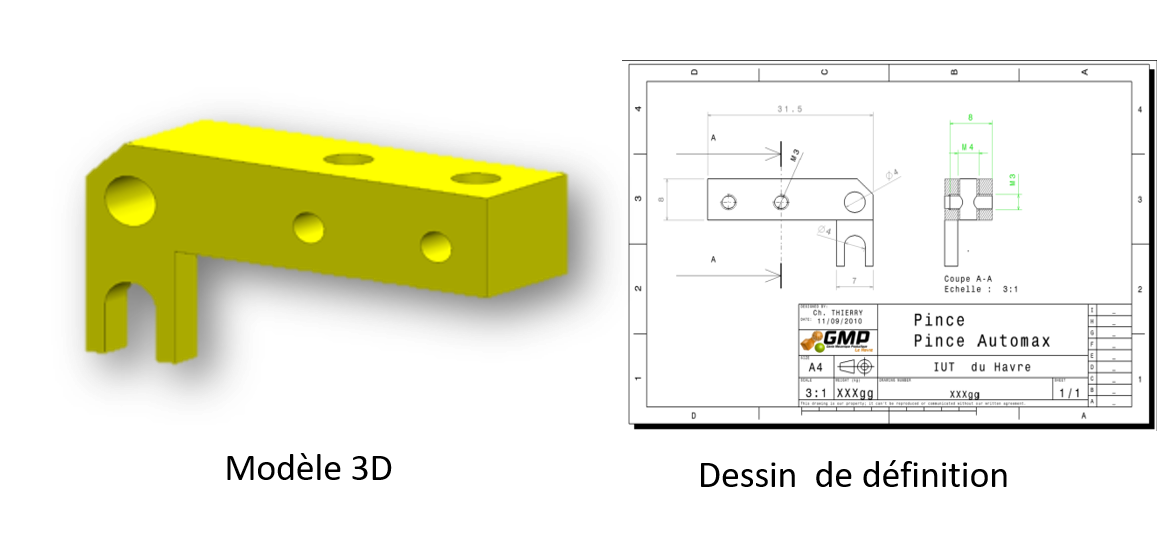

RemarqueQuel Intérêt reste-t-il au plan 2D (papier ou non)

  • Document facilement utilisable (échangeable)

  • Document présentant explicitement la cotation

  • Document présent lors de la fabrication

SimulationLe Format 3DXML

Le 3D XML est un format de données 3D créé par Dassault Systèmes.

Le 3D XML est un container zip pouvant contenir des données en XML et des données propriétaires.
