TD1 : REPRÉSENTATION GRAPHIQUE
Complément : RESSOURCES

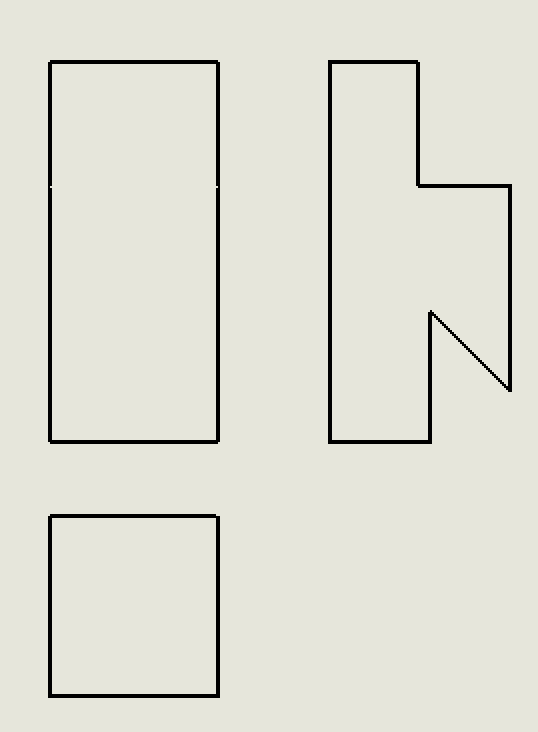

Méthode : Les dessins de définitions des 6 pièces ci-dessous sont incomplets

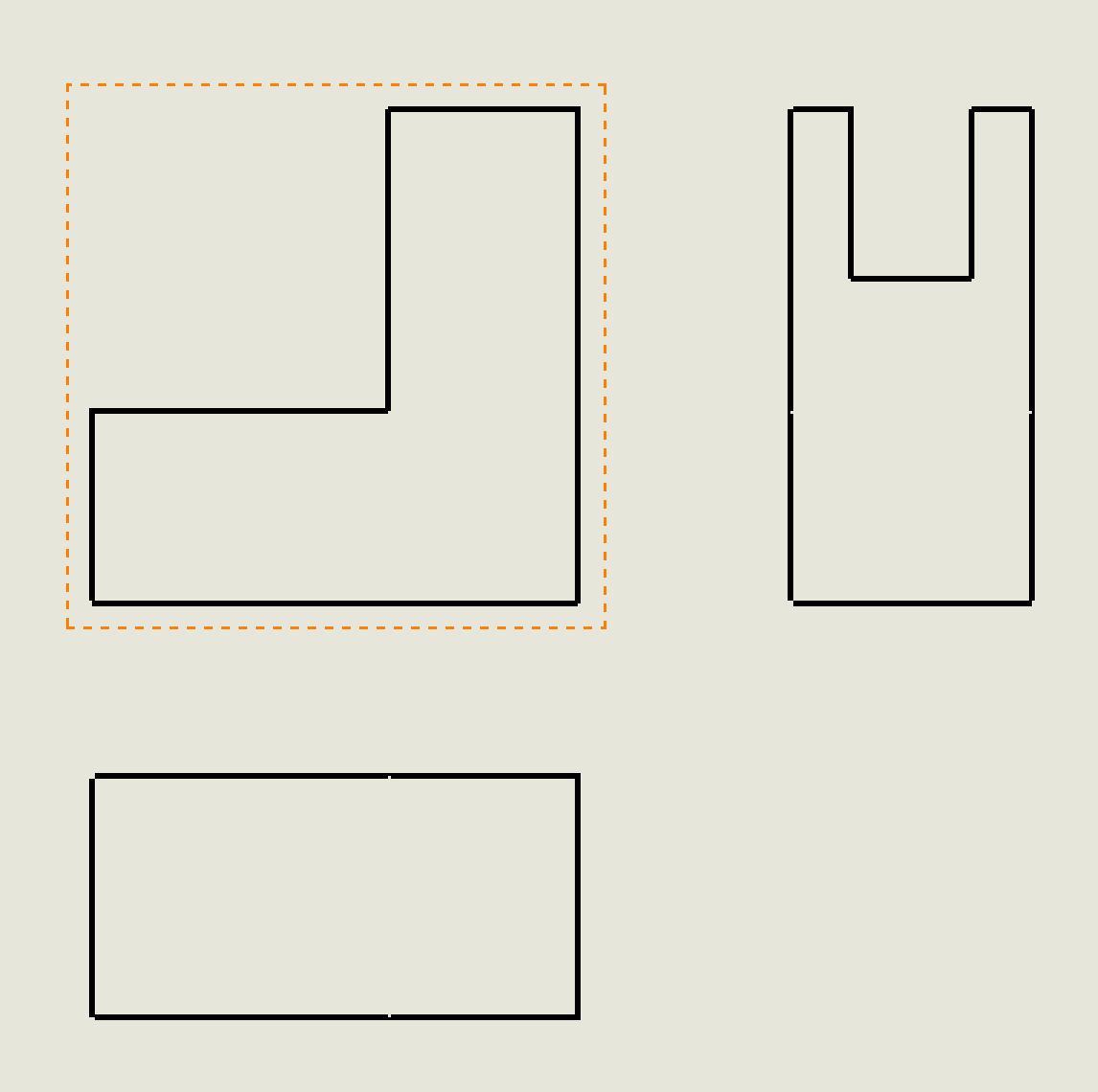

Compléter les vues de la pièce P1 en ajoutant les arrêtes vues en trait continus fort et les arrêtes cachées en pointillées.
Réaliser à droite du dessin une perspective à main levée de la pièce P1.
Faire de même pour les autres pièces

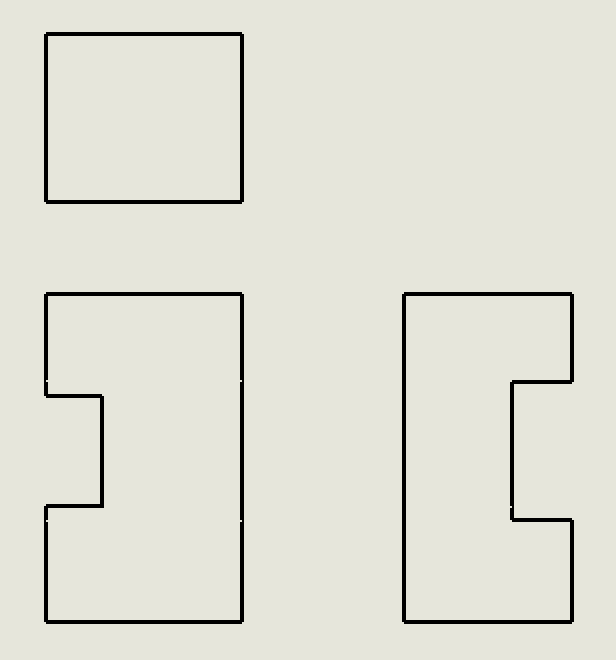

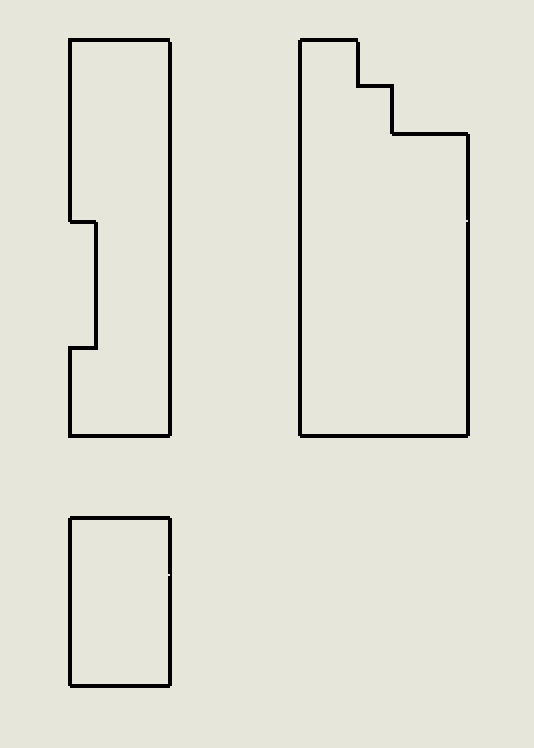

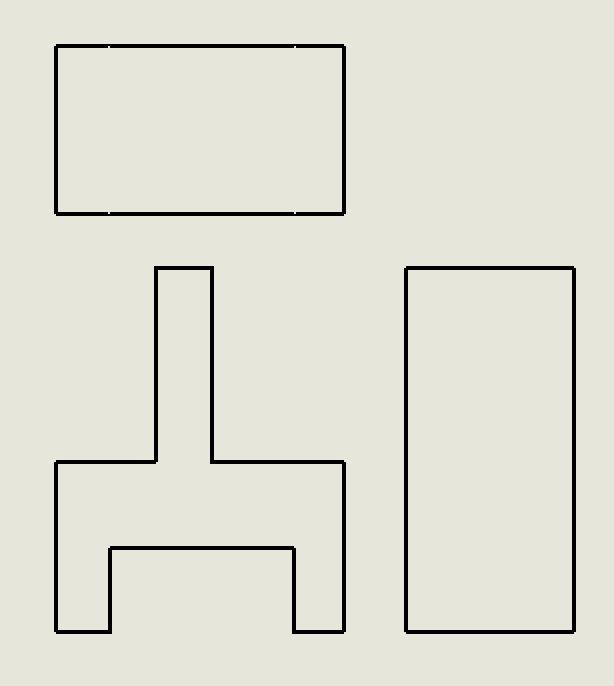

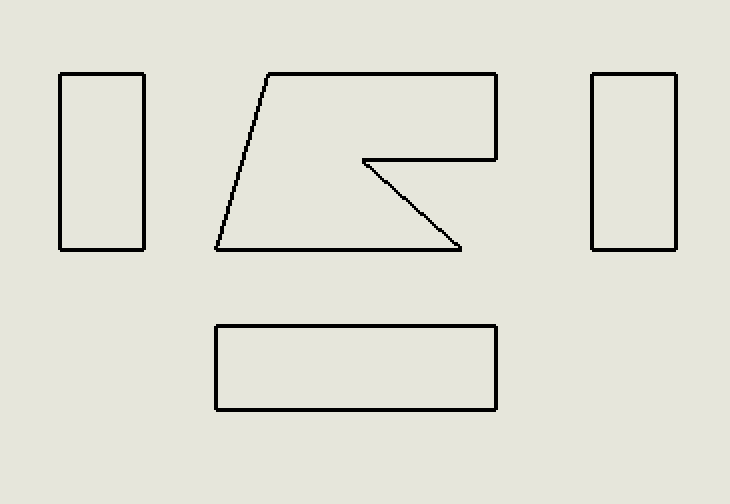

Pièce 1 | Pièce 2 | Pièce 3 |
|---|---|---|
|
|
|
Pièce 4 | Pièce 5 | Pièce 6 |
|
|
|

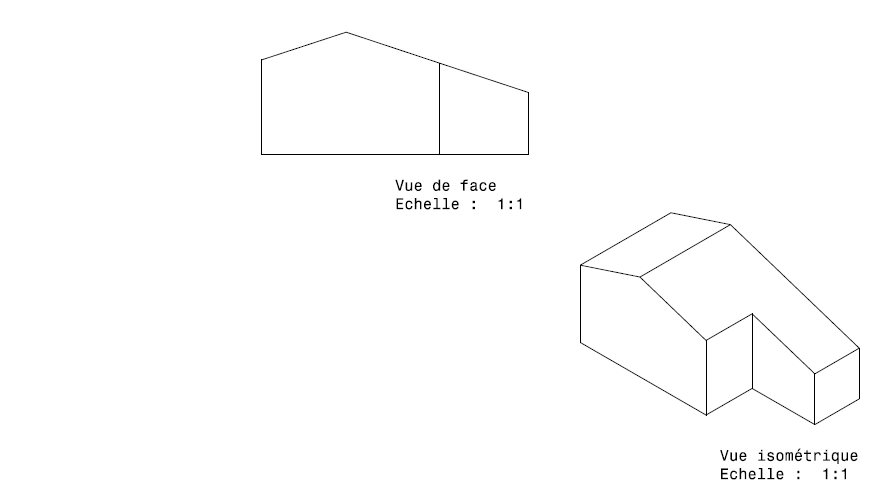

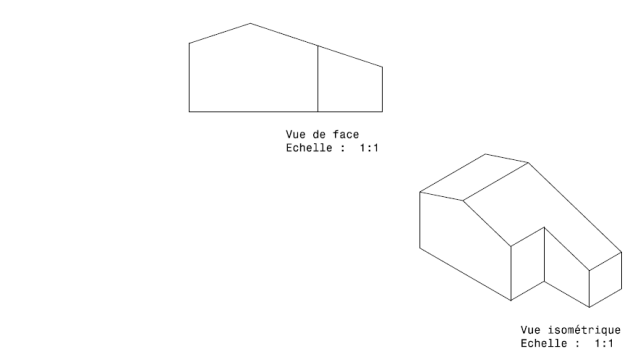

Méthode : MISE EN PLAN DU TAQUET
Réaliser en respectant les règles de dessin et l'échelle le dessin de définition du taquet (vue de dessus et vue de droite).

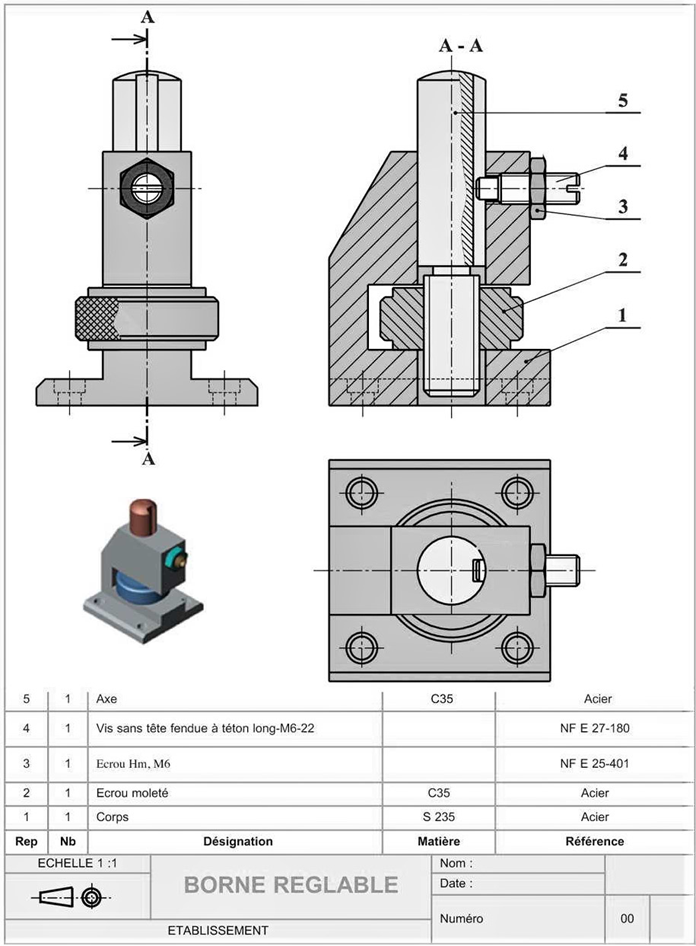

Méthode : DESSIN DE DÉFINITION BORNE REGLABLE
Réaliser à partir du dessin d'ensemble ci dessus, le dessin de définition du corps 1 de la borne réglable en reprenant la vue de face en coupe A-A du dessin d'ensemble comme orientation pour la vue de face de votre dessin de définition.
Réaliser la vue en perspective du corps 1de la borne réglable.
