Étude de Cas Appareil de remise en forme de plein air Modèle Body Cheval (AHS) - BodyBoomers®

Étude de la cinématique du système :

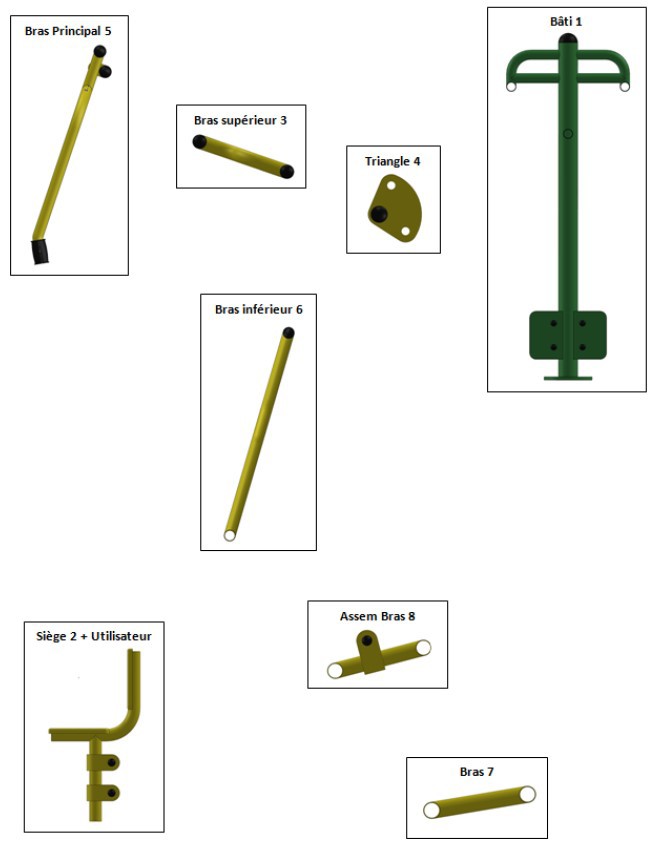

1 - Graphe des liaisons :

A partir de la fiche technique, de la vidéo de présentation ainsi que du dessin d'ensemble, compléter le graphe des liaisons ci-dessous :

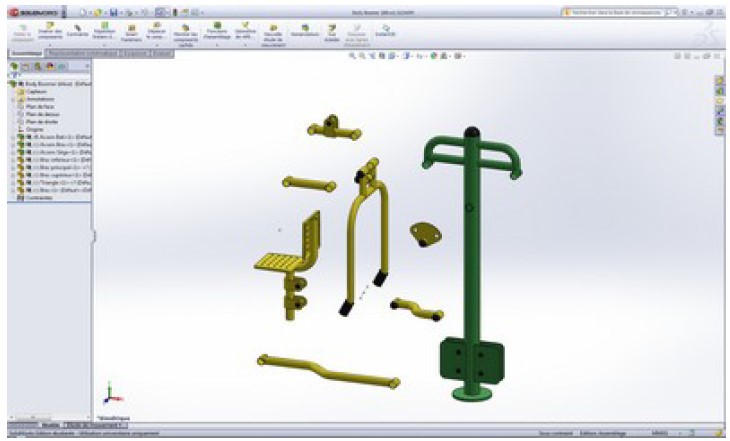

2 - Assemblage sous SolidWorks :

Ouvrir le fichier : « Body Boomer (élève).SLDASM »

Et assembler le mécanisme sous SolidWorks a partir des sous ensembles cinématiques (Uniquement le siège de gauche).

3 - Simulation sous Méca 3D :

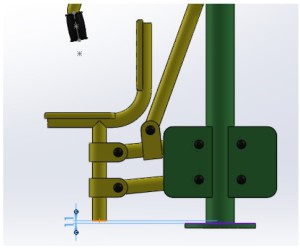

Créer une contrainte pour définir la position au repos :

  • Distance de 11 mm entre la surface supérieure du plot et la face inférieure du pied du siège.

  • Désactiver cette contrainte .

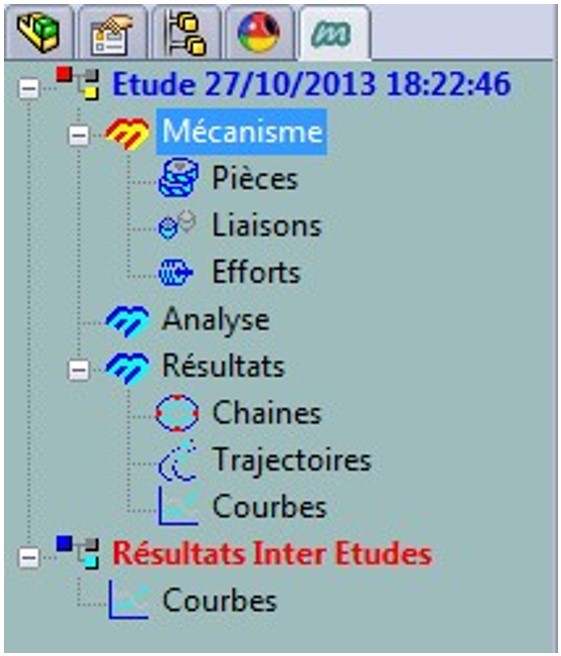

  • Ouvrir l'arbre Méca 3D et construire automatiquement les liaisons (Clic droit sur "Mécanisme" puis Construction Automatique).

  • Les liaisons ont été créées (elles ne sont pas forcements correctes, Méca 3D n'a fait que traduire vos contraintes en liaisons).

  • Ouvrir le graphe des liaisons (Graphe des structures – Clic droit sur Analyse).

  • Comparer le graphe de liaisons donné par Méca 3D avec celui de la 1ère partie.

  • Modifier si nécessaire les liaisons pour que le graphe corresponde à celui de la 1ère partie.

  • Lancer le calcul (clic droit sur Analyse / Calcul mécanique puis suivant).

  • Réaliser une étude géométrique et piloter la liaison entre le bras principal et le bâti (Lui faire faire une rotation de 20°) – 20 positions.

  • Lancer le calcul et sortir de l'étude.

  • Visualiser l'animation (clic droit sur résultats puis Animation). Observer le fonctionnement du mécanisme.

  • Faites valider votre travail par le professeur.
