Test de résistance d'une pièce imprimée en PLA (impression 3D)

Cours

Introduction
Présentation de l'étude
Activités élèves
- Test de rupture des pièces
- Modélisation sous Solid Works Simulation
- Analyse des résultats :
Conclusions :

Test de rupture des pièces

Répartition du travail :

Cinq tests de ruptures sont proposés, Vous allez donc vous répartir en 5 groupes et prendrez en charge un TEST :

	TEST 1	TEST 2	TEST 3	TEST 4	TEST 5
Elèves	...	...	...	...	...
	...	...	...	...	...
	...	...	...	...	...
	...	...	...	...	...

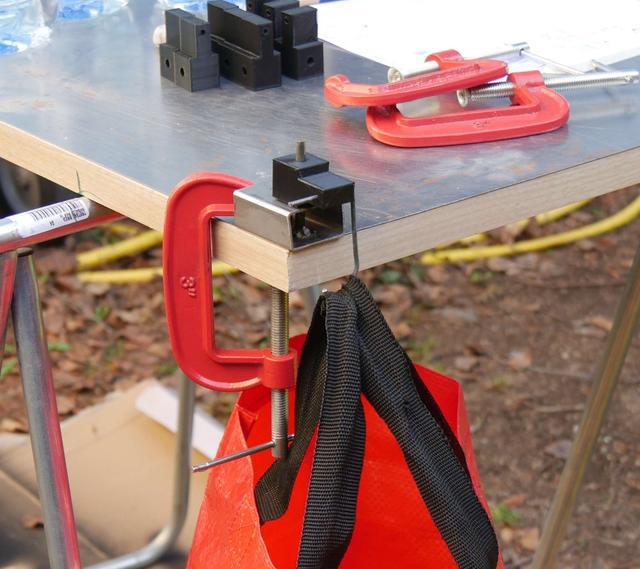

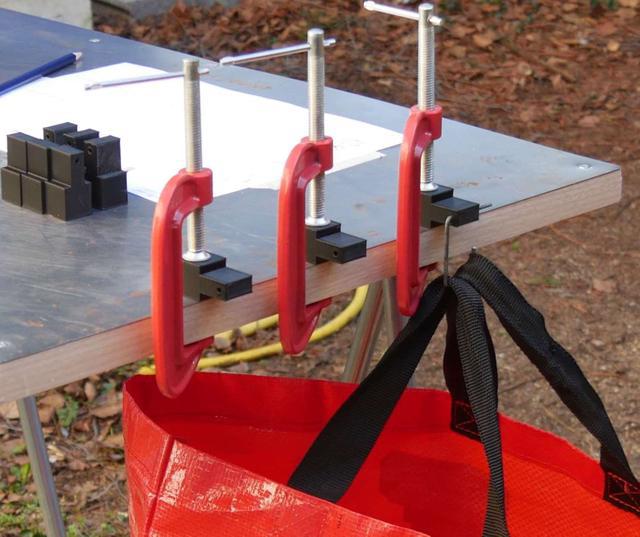

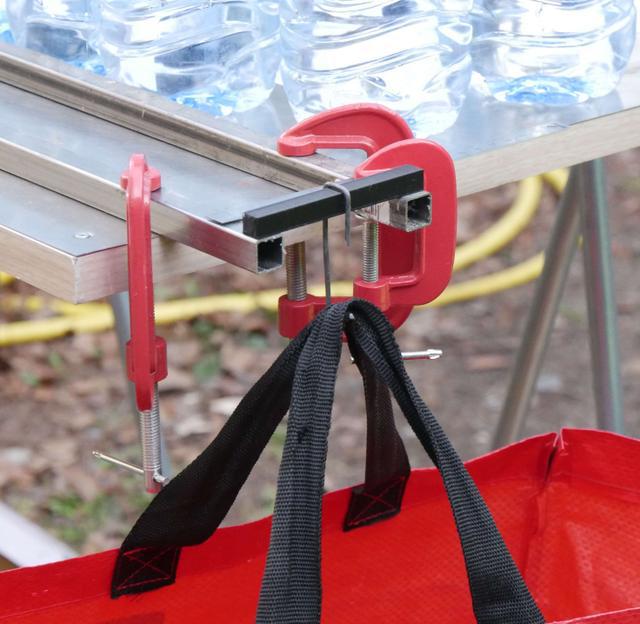

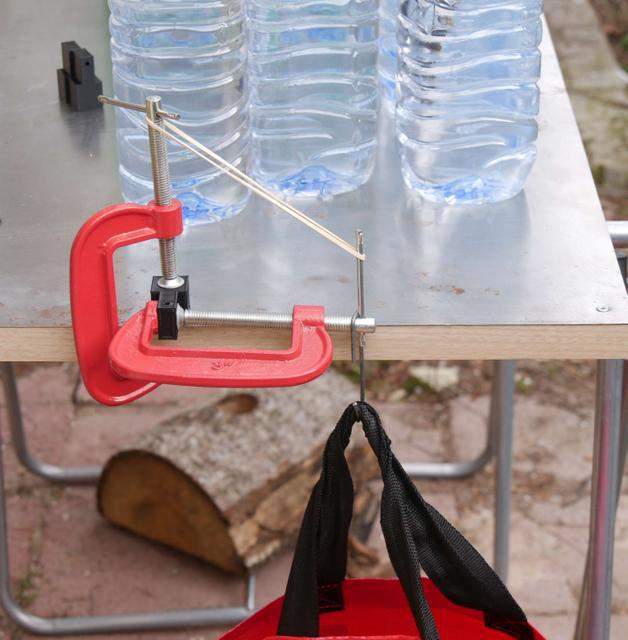

Protocole de test	Flexion avec fixation par compression	Flexion avec fixation sur pivot	Flexion en trois points	Torsion avec fixation par compression	Traction avec fixation sur pivot

Installer le matériel pour procéder au test sur l'établie.
Faire vérifier l'installation par votre professeur.
Pour réaliser votre test, charger vos pièces petit à petit et calmement. Ne lâchez pas les charges mais posez les.

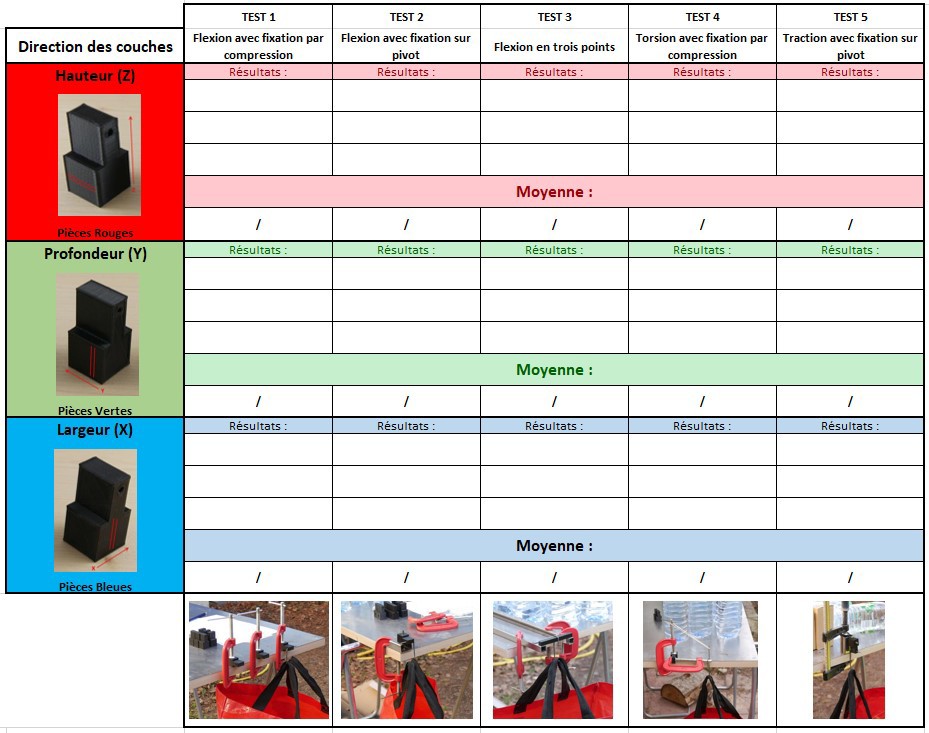

Chaque groupe reportera ses résultats à l'aide du document suivant :

Reportez une copie de votre tableau dans le document réponse suivant :

Attention : Résultats :

Aucune des mesures réalisées ne doit être prise comme une vérité absolue. Une quantité astronomique de facteurs influent sur la résistance d'une pièce (imprimée ou non), à commencer par la forme et la structure de la pièce elle-même.

Ces résultats ne sont pas à prendre comme des mesures absolues, mais relatives. Comparons ce qui est comparable.

Ce n'est pas parce que ces tests permet de visualiser une résistance maximale à la rupture à partir d'une charge en kilogrammes et dans une situation particulière que toutes les pièces vont résister à une telle charge.
