Etude Statique
Analyse statique et validation du critère de réactivité et de non talonnage du VTT
Analyse statique et validation du critère de réactivité et de non talonnage du VTT
Méthode : Etape 1 : Critère de réactivité

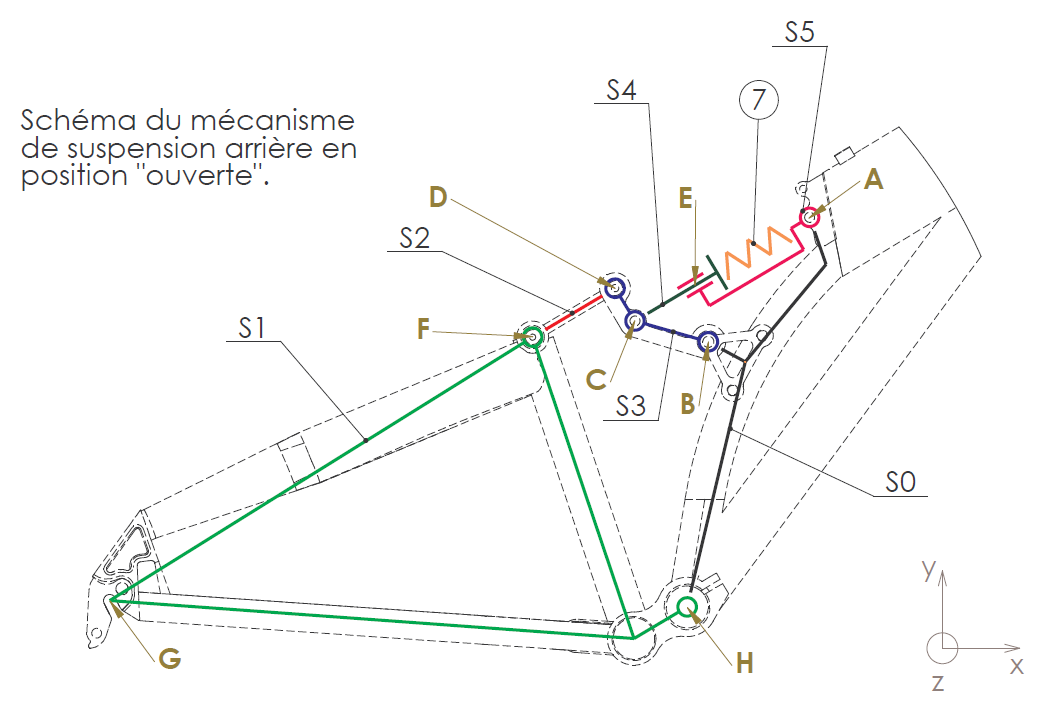

Nota : Le cadre sera en position ouverte pour cette étude!
Voir schéma ci-dessous
L'objectif étant de déterminer l'effort que doit exercer le ressort (7) sur la tige de l'amortisseur S4 dans cette position (position ouverte)
Pour cela, vous allez créer une nouvelle étude dans Meca3D.

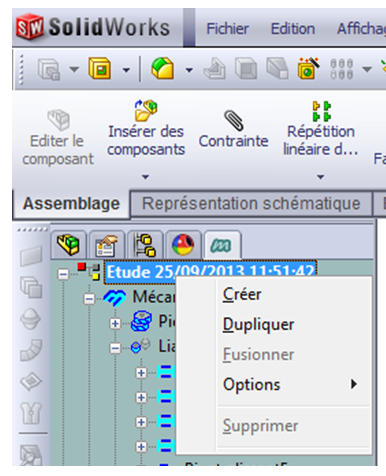

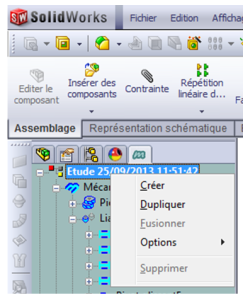

Pour cela, clic droit sur l'étude précédente, puis "créer"

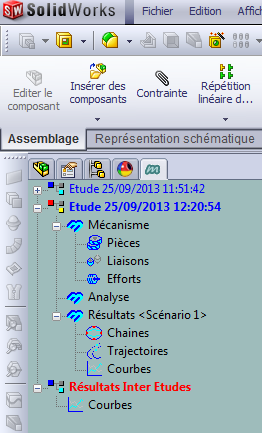

L'étude suivante apparaît en dessous de la première (noter l'indication de la date et de l'heure de création de l'étude!).
Recréer automatiquement le mécanisme par un "clic droit" et "construction automatique"
A ce stade, nous devons ajouter les efforts qui s'exercent sur le système (l'action de la pesanteur sera négligée).

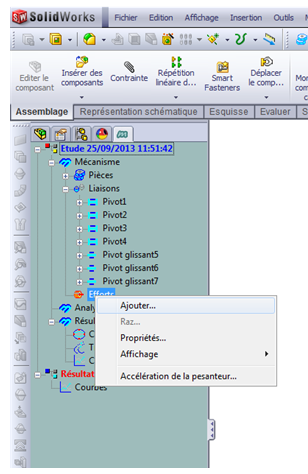

"Clic droit" sur efforts et "ajouter"

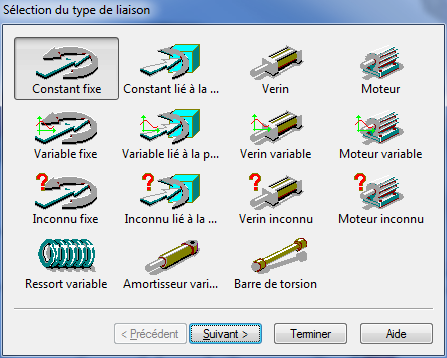

Un certain nombre de possibilités vous sont offertes.

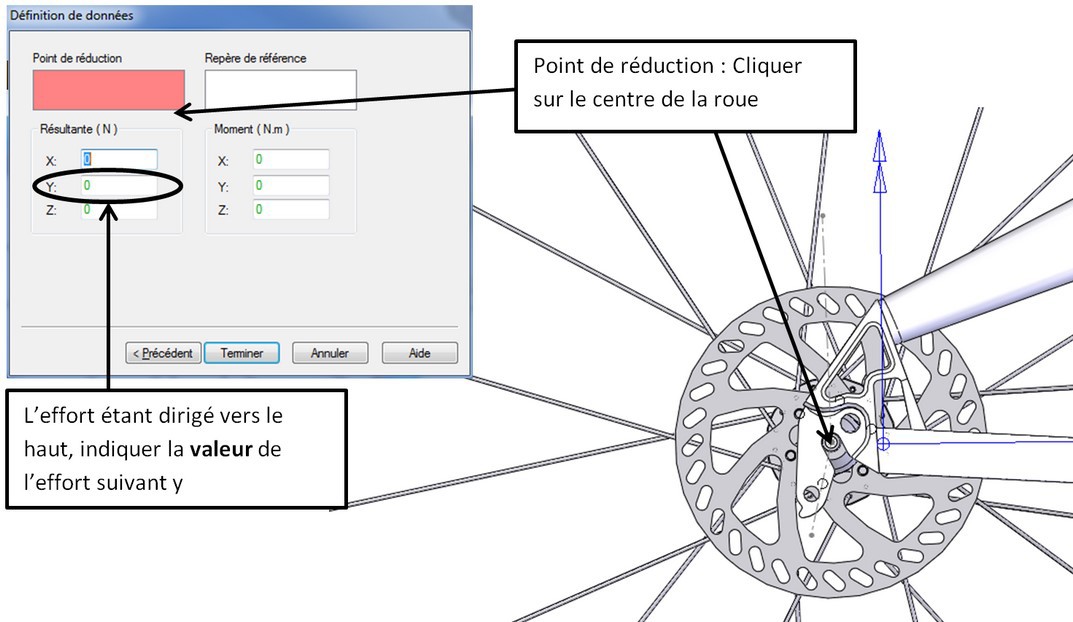

Nous allons placer l'effort exercé sur la roue. On considère que cet effort est vertical ( de direction Y), sa résultante passe par le centre de la roue.

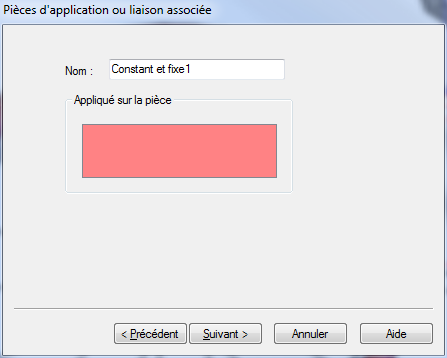

Il s'agira donc pour nous de placer un effort "constant et fixe" cliquer sur "suivant"
la pièce sur laquelle s'applique cet effort est la roue, il suffit, dans l'espace graphique de Solidworks de cliquer sur la roue pour renseigner automatiquement le champ couleur "saumon". (vous verrez alors apparaître "bras oscillant"; la roue a été intégrée à cet assemblage!).
Puis cliquer sur "Terminer"

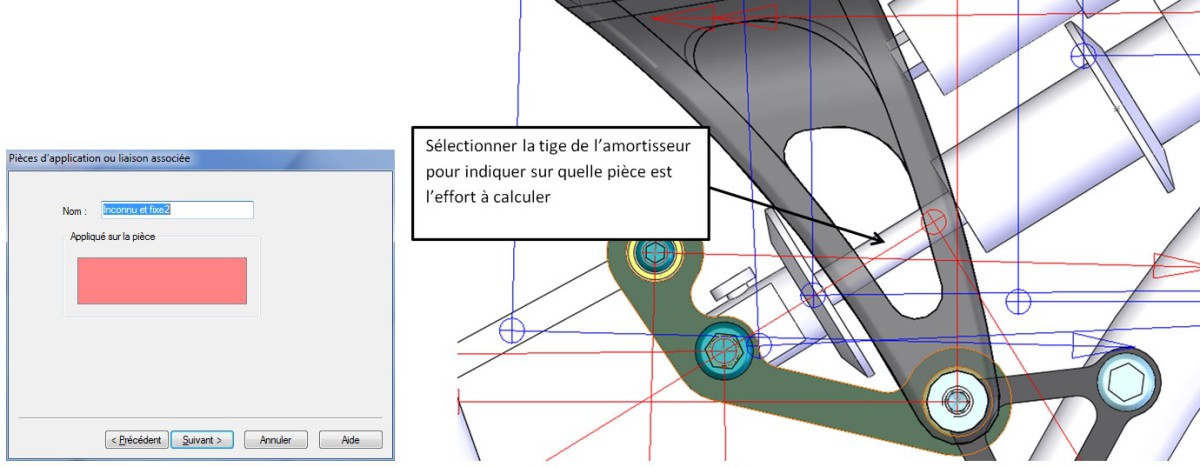

Procéder également à la mise en place d'un effort inconnu (celui que l'on veut déterminer par cette étude) sur la tige de l'amortisseur (S4).
On retrouve cette fenêtre :
cliquer sur "Inconnu fixe", cal permettra au logiciel de savoir quel effort il devra "calculer"!

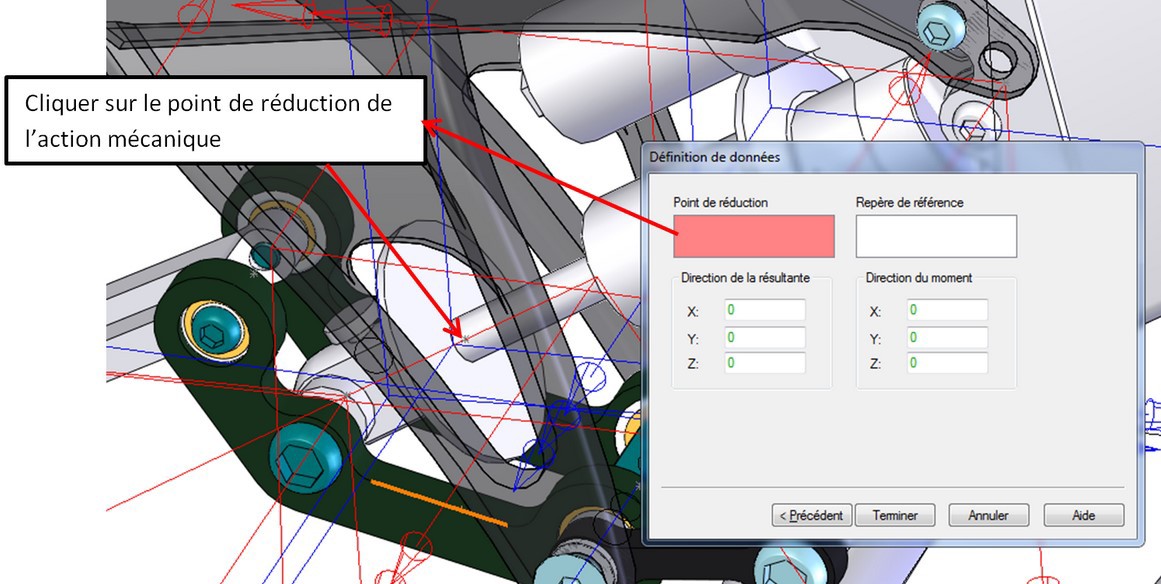

puis "Suivant"...
puis "suivant"

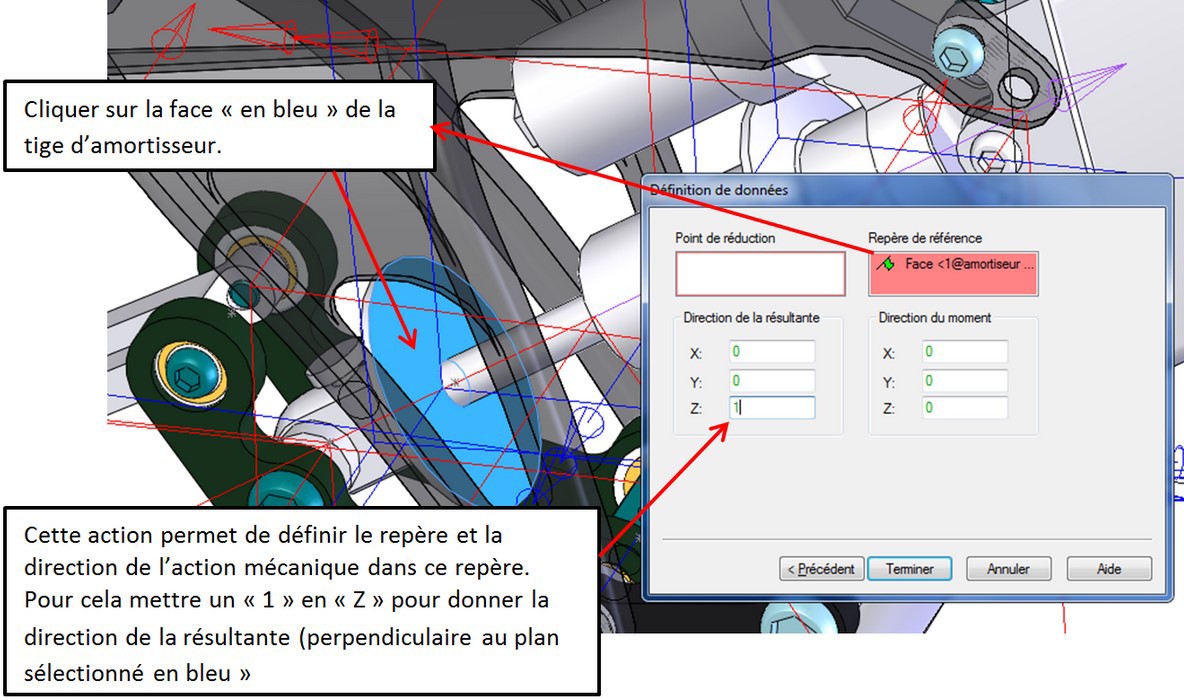

cliquer dans la fenêtre "repère de référence"
puis cliquer sur "Terminer", puis fermer la boite de dialogue suivante en cliquant encore sur "Terminer"
Les efforts nécessaires à l'étude sont présents, il faut procéder maintenant au calcul. Comme dans la deuxième activité, on accède au menu calcul par l'onglet "Meca3D", "Analyse" et "Calcul mécanique"
En revanche, le paramétrage sera différent.

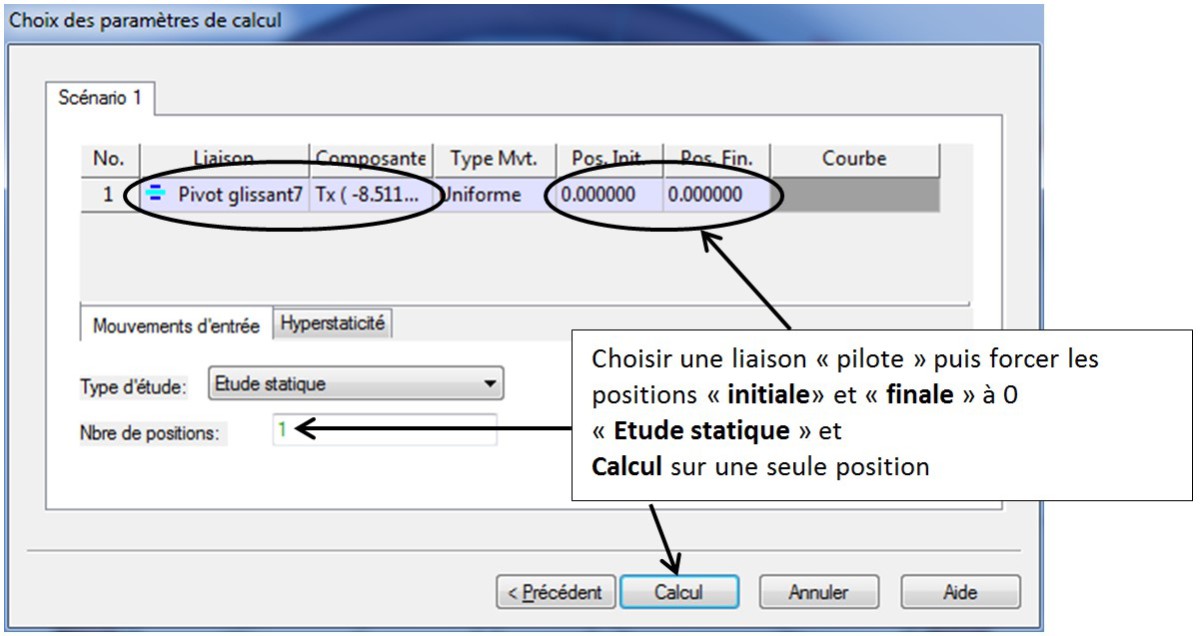

Nous allons procéder à une étude statique, dans une seule position. Il faut donc "figer" le mécanisme dans la position d'étude.

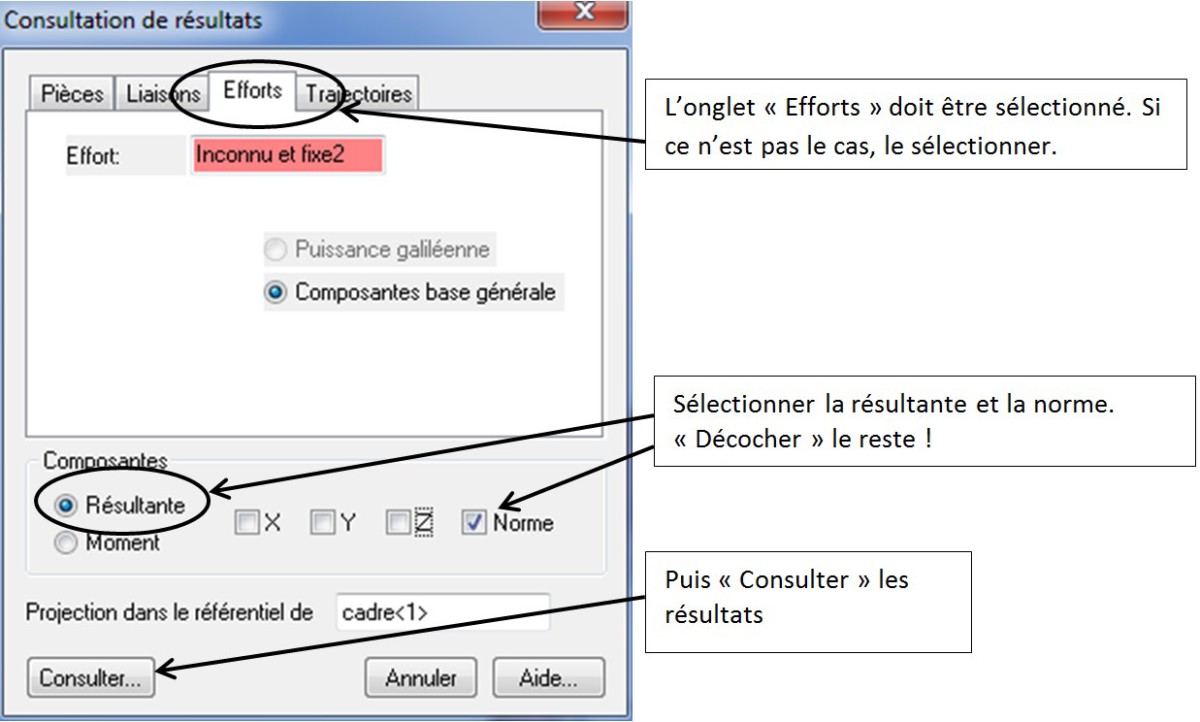

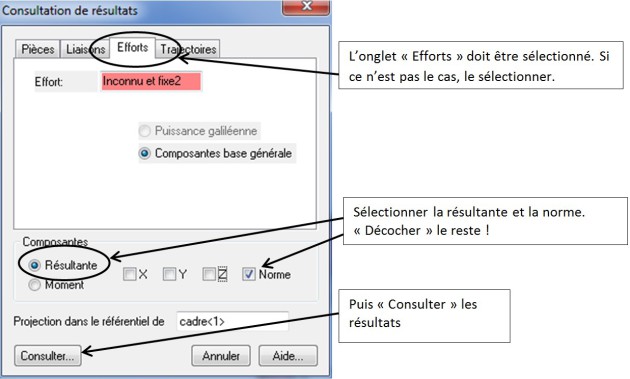

Pour obtenir les résultats, il faut revenir dans l'arbre de l'étude et par un "clic droit" sur les efforts inconnus, choisir "Résultats".
Relever la valeur de l'effort, le reporter sur le document réponse.
Méthode : Etape 2 : Critère de non talonnage

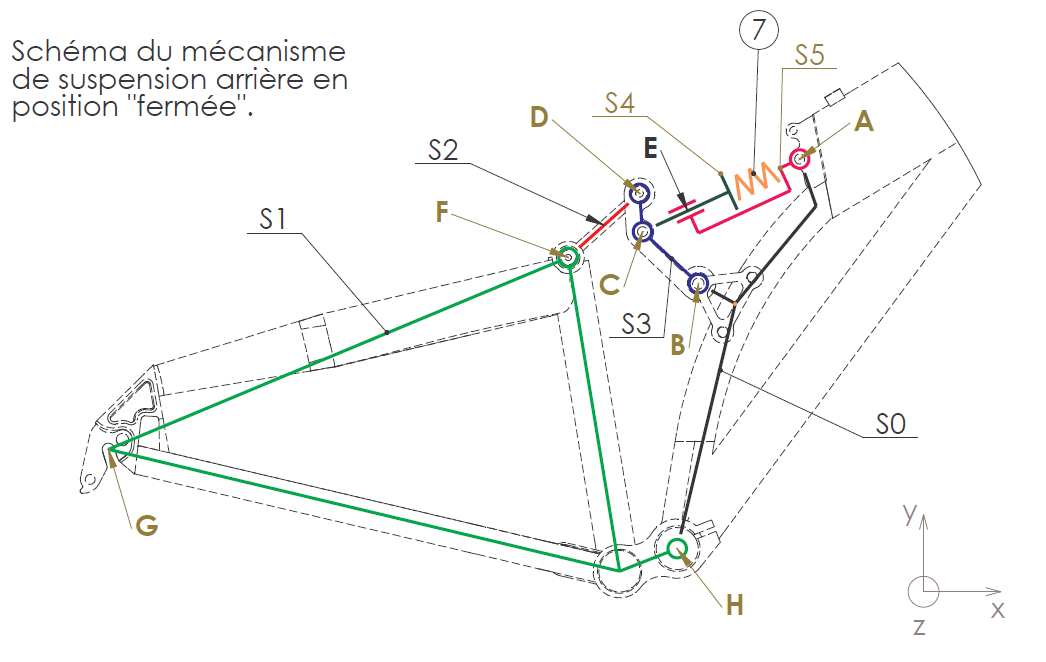

Nota : Le cadre sera en position fermée pour cette étude! Voir schéma ci-dessous
La seule différence dans cette étude sera dans le paramétrage du calcul.
Paramétrage de la position:
En effet, lors du calcul en position ouverte, les positions "initiale" et "finale" sont figées à 0
alors que dans le cas de la position "fermée", le calcul se fera dans la position "rentrée" de la tige de l'amortisseur.
il faudra donc rentrer le paramètre correct pour réaliser le calcul!
Paramétrage de l'effort:
Dans le cas du critère l'effort doit être également modifié par rapport à la première étude (critère de réactivité).
"Cf. cahier des charges". l'effort pourra être majoré de 50N éventuellement pour s'assurer du fonctionnement correct de la suspension!
En effet, dans le cahier des charges il s'agit d'une valeur minimale à respecter;
Réaliser le paramétrage de l'étude et réaliser le calcul.
Relever la valeur de l'effort, le reporter sur le document réponse. |
|---|
