Modélisation du mécanisme
Méthode : Préparation du poste de travail:
Dans un premier temps vous allez vérifier la modélisation du mécanisme sous Méca3d.
Vous disposez pour cela de l'assemblage complet sous SolidWorks.
[zip]
Démarrez le logiciel "SolidWorks" et décompressez le fichier télécharger sur votre bureau.
Ouvrez le fichier "Etude-VTT-TSTI2D.sldasm".
Dans un premier temps vérifiez que le complément "Méca3d" est actif dans solidworks.
Pour cela suivez les instructions suivantes: Activation méca3d. [pdf]
Méthode : Création du modèle dans Solidworks:

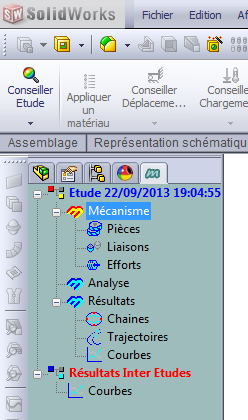

Ouvrez l'onglet méca3d puis "clic" droit sur "mécanisme" puis "Construction automatique"

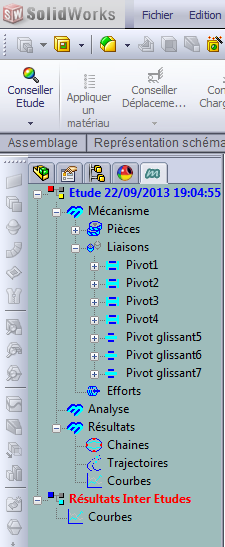

Le mécanisme est construit de manière automatique et les liaisons ont toutes été crées:
Méthode : Vérification du graphe de structure:

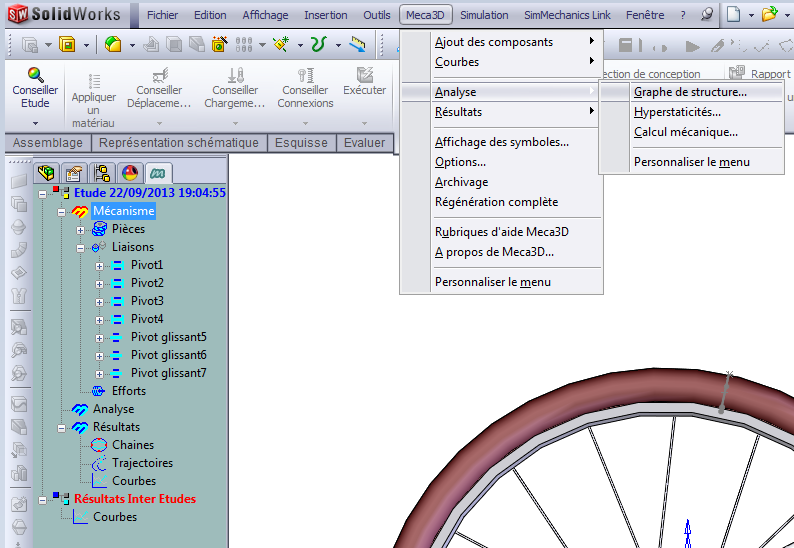

Dans la barre de menu supérieure, ouvrir "Meca3D" puis "Analyse" et enfin "Graphe de structure"

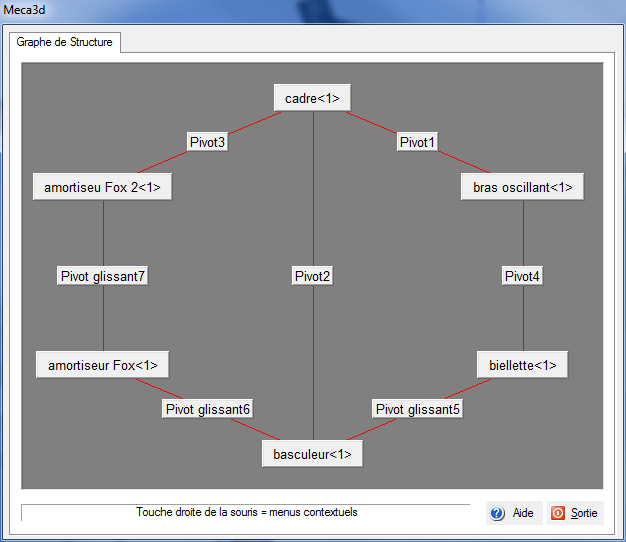

Vous devez obtenir le graphe suivant:
Copier-coller votre graphe dans le document réponse [doc]. |
|---|
