Etude géométrique
Analyse géométrique et validation du critère de débattement du cahier des charges
Dans un premier temps nous allons réaliser une analyse géométrique du cadre du VTT afin de valider le critère de débattement.
Nous devons donc vérifier que la valeur de course de l'amortisseur permet d'obtenir le débattement minimum spécifié au cahier des charges.
Méthode : Etape 1 : Calculs

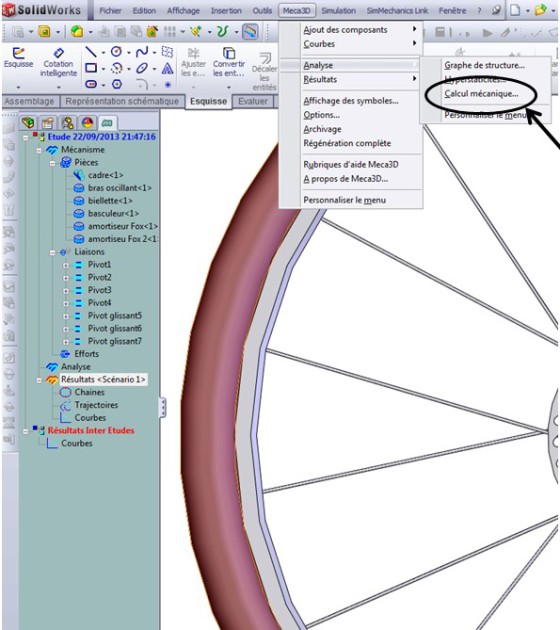

Pour réaliser les calculs, trouver le menu meca3D puis "clic" sur "Meca3D" puis "Analyse" et enfin "Calcul mécanique"

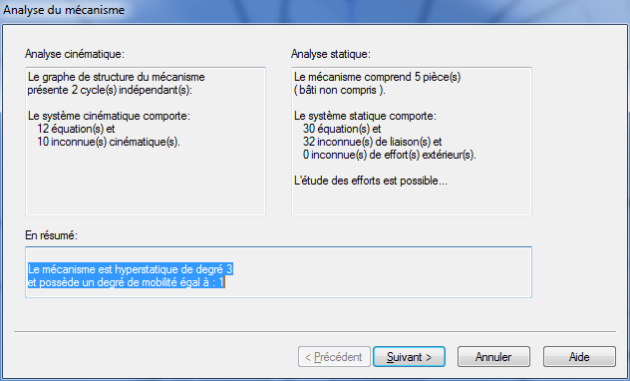

Vous obtenez la fenêtre de paramétrage suivante:
lire les informations et "clic" sur "suivant"

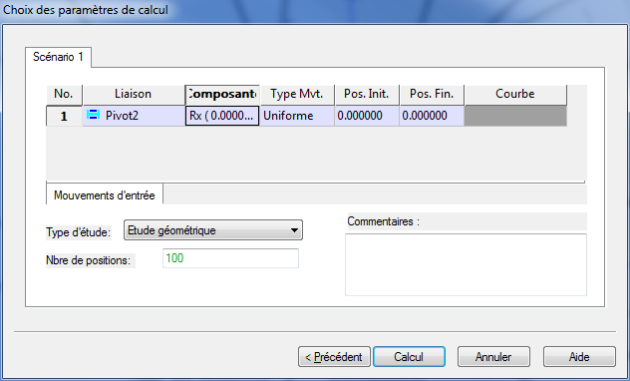

Vous obtenez ensuite la fenêtre suivante:
Paramétrage de la simulation:
Dans type d'étude, choisir "étude géométrique", cette étude nous permettra de visualiser la position des différentes pièces du mécanisme lors du mouvement.

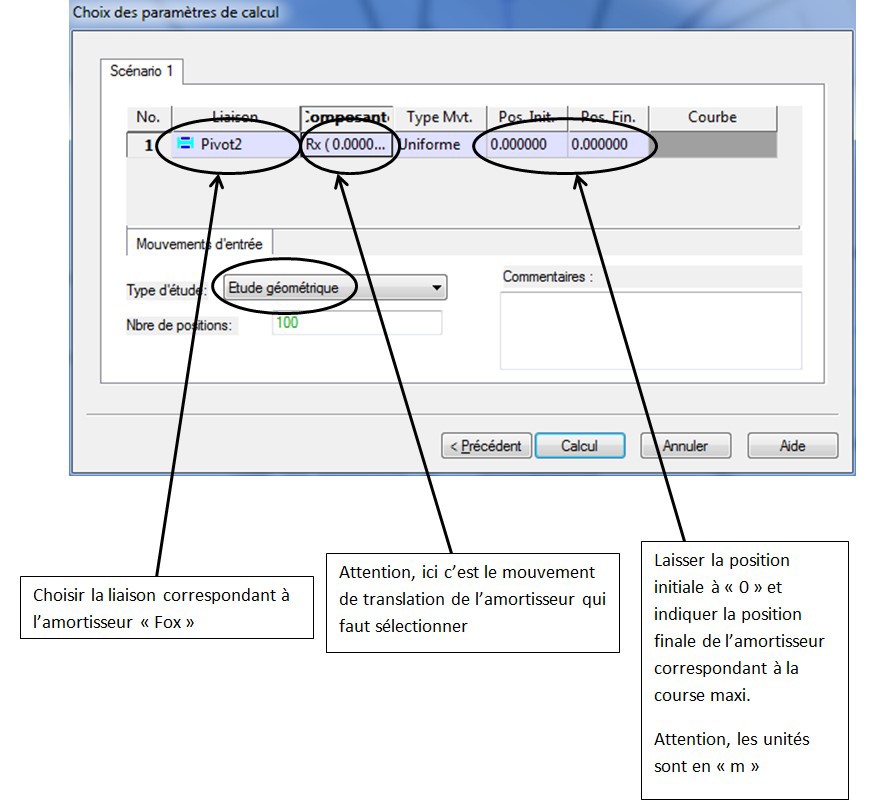

La liaison qui nous intéresse ici est celle qui concerne les deux classes d'équivalence cinématiques S4 et S5 qui composent l'amortisseur "fox", retrouver cette liaison dans la liste et paramétrer le calcul.
Attention : Ne pas oublier d'indiquer le nombre de positions de calcul (ici 100 positions)
Une fois le paramétrage correctement réalisé, lancez le calcul puis "clic" sur "fin"
Méthode : Etape 2 : Affichage des trajectoires
Nous allons ensuite choisir une trajectoire particulière afin de pouvoir exploiter les résultats de calculs de Meca3D.

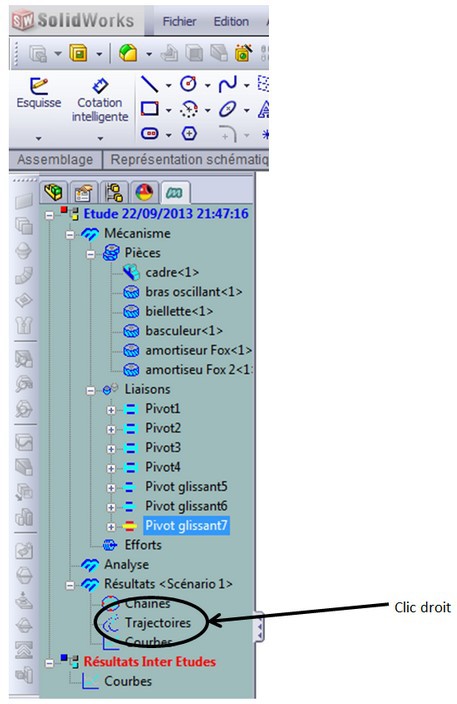

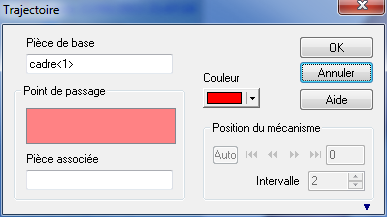

Pour cela, clic droit sur "Trajectoires" et "ajouter". Vous obtenez cette fenêtre;
"clic" sur un point correspondant au centre de la roue arrière dans la fenêtre graphique de SolidWorks puis "Ok"

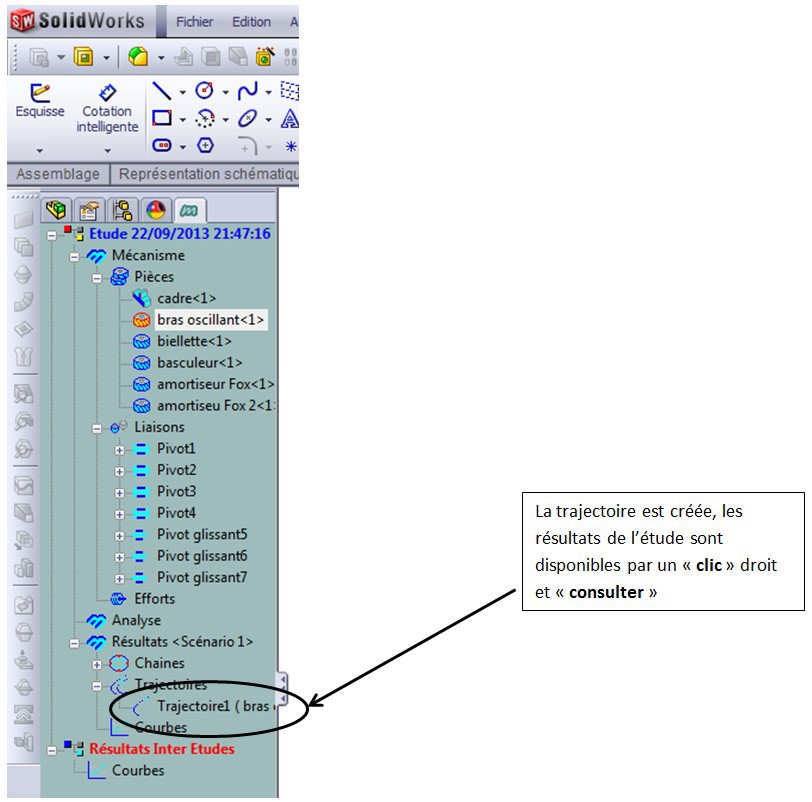

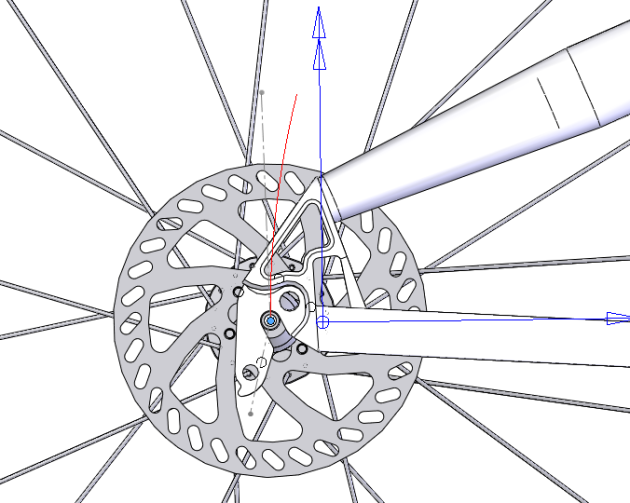

la trajectoire est apparue (en rouge),
Enfin, vous pouvez simuler le fonctionnement de la suspension:

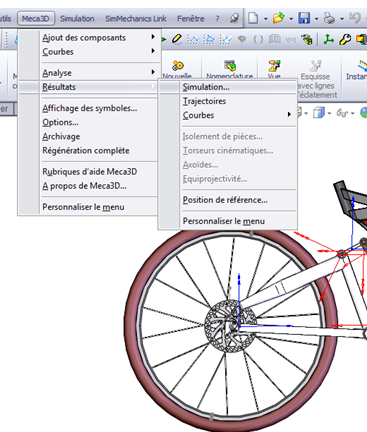

en cliquant sur l'onglet "Meca3D" puis "Résultats" et "Simulation"
Vous obtiendrez ce menu :
en cliquant sur le triangle noir, vous démarrerez la simulation du fonctionnement à l'écran.
Reporter vos résultats sur le document réponse. |
|---|
