2. Mise en évidence de l'inertie :
Fondamental :

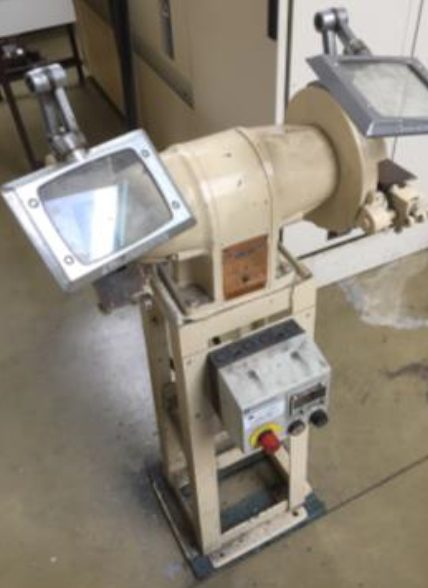

Étude du touret d’affûtage situé en salle K0200 : 2.1 Quelle est la fonction d'un touret d’affûtage ? A l'aide de la fiche technique de sécurité : 2.2 Citer les E.P.I. à porter lors d'une opération de meulage. 2.3 Donner les instructions à effectuer lors d'un essai d'un touret à meuler. 2.4 Faire tourner à la main l'arbre moteur, que constatez-vous ? 2.5 Que pensez de la valeur du couple de frottement de la liaison pivot ? |  |
Attention : Appeler le professeur
Faites vérifier votre travail
Fondamental :
- Mettre le touret en service, repérer la phase de démarrage et observer le touret à meuler.
2.6 Qu'avez-vous constaté sur la durée de la phase de démarrage ?
2.7 Observez-vous des vibrations ? Si oui, quelles peuvent en être les causes ?
2.8 Pouvez-vous donner deux paramètres qui font que cette phase de démarrage n'est pas instantanée ?
- Arrêter le touret.
2.9 Que constatez-vous sur la durée de la phase d'arrêt ?
- Observer le flan de la meule de droite.
2.10 Que constatez-vous ?
Attention : Appeler le professeur
Faites vérifier votre travail
Fondamental :
- Remettre le touret en service.
2.11 A l'aide de tachymètre donner la vitesse nominale de rotation de l'arbre meule du touret.
2.12 Arrêter le touret et donner le temps que met l'ensemble arbre meule pour effectuer la phase de décélération jusqu'à l'arrêt.
2.13 Pouvez-vous expliquer pourquoi l'arbre moteur met aussi longtemps pour s'arrêter.
2.14 Démarrer le touret et donner le temps que met l'ensemble arbre meule pour effectuer la phase de démarrage.
Revenir en atelier éolien.
A l'aide du cours « Le Principe Fondamental de la Dynamique ».
2.15 Ecrire les équations du P.F.D. dans le cas du touret à meuler.
En phase de décélération du touret à meuler :
2.16 Donner la valeur du couple moteur noté Cm.
2.17 Donner la valeur du couple résistant de la liaison pivot noté Cr.
2.18 Calculer la décélération ω'. (Rappel : ω' = Δω/Δt)
Attention : Appeler le professeur
Faites vérifier votre travail
Fondamental :
2.19 Calculer le moment d'inertie de l'arbre meule du touret à meuler.
En phase de démarrage du touret à meuler :
2.20 Donner la valeur du couple moteur Cr.
2.21 Calculer l'accélération ω'.
2.22 Calculer le couple nécessaire au démarrage de l'arbre meule.
