Cinématique analytique

Transmission poulies-courroie

Définition

Le mécanisme à poulies et à courroie transmet un mouvement de rotation entre deux ou plusieurs poulies éloignées les unes des autres. Le mouvement est transmis par l'intermédiaire d'une courroie. cinématique parlant, la transmission Poulie/Courroie est équivalant à une transmission à chaîne.

Le système à poulies-courroie permet de transmettre un mouvement de rotation à une distance plus ou moins importante.

Complément

Avantages :

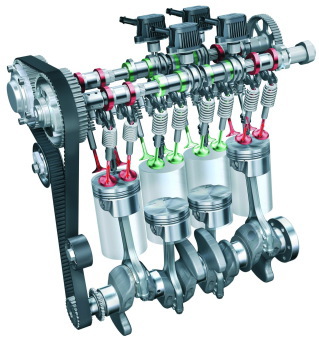

Courroie de distribution

automobile

  • Souplesse de la transmission due à l'élasticité de la courroie

  • Possibilité de faire varier l'entraxe

  • Pas de lubrification

  • Silencieux

Inconvénients :

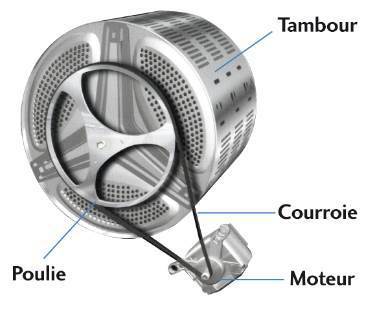

Machine à laver

  • Usure de la courroie

  • Rapport de transmission irrégulier du au glissement

  • Nécessité d'un tendeur de courroie

Fondamental

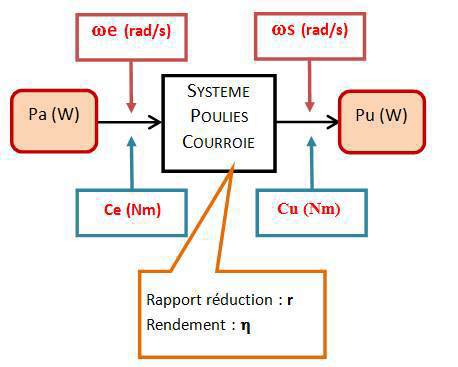

Un système poulies-courroie peut être représenté par le schéma ci-contre :

  • Entrée : énergie mécanique de rotation suivant l'axe x , caractérisée par une vitesse angulaire ωe et un couple Ce.

  • Sortie : énergie mécanique de rotation suivant l'axe x , caractérisée par une vitesse angulaire ωs et un couple Cu.

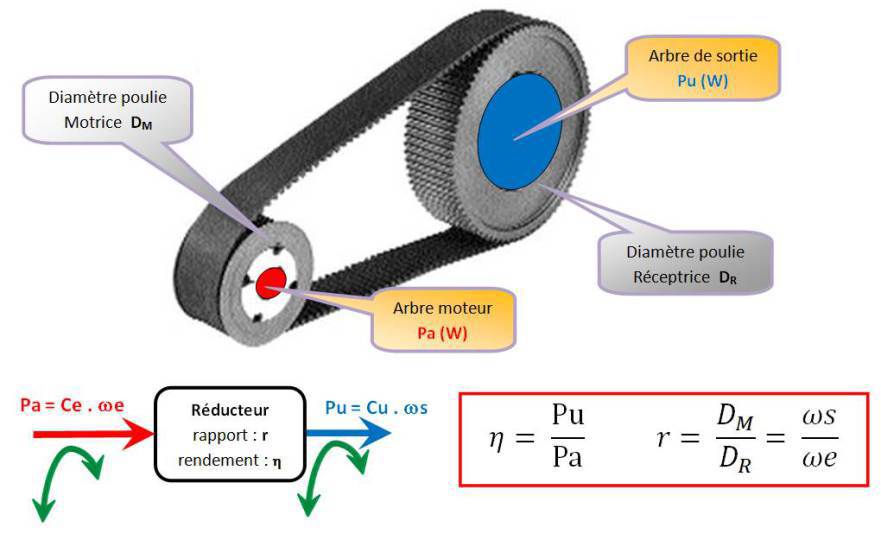

Paramètres :

  • Le rapport de réduction : rapport entre le diamètre des poulies.

  • Le rendement : rapport entre la puissance de sortie et la puissance d'entrée, il illustre les pertes.
