SCHÉMATISATION : EXTRACTEUR COUP DE POING

DéfinitionFonction de service :

Éjecter des pièces P du montage d'usinage en exerçant une action sur le levier 1.

MéthodeAppréhender le fonctionnement du mécanisme :

  • Donner le rôle de la pièce 4 ?

  • Donner le rôle de la pièce 6 ?

  • Donner le rôle de la pièce 7 ?

  • Définir les formes du levier 1 en réalisant une perspective à main levée.

  • Définir la forme du corps 2 comprise dans la zone 1 en réalisant une perspective à main levée

  • Nommer la forme A dans la pièce 2 ?

  • Nommer la forme B sur la pièce 4 ?

MéthodeSchématisation du mécanisme :

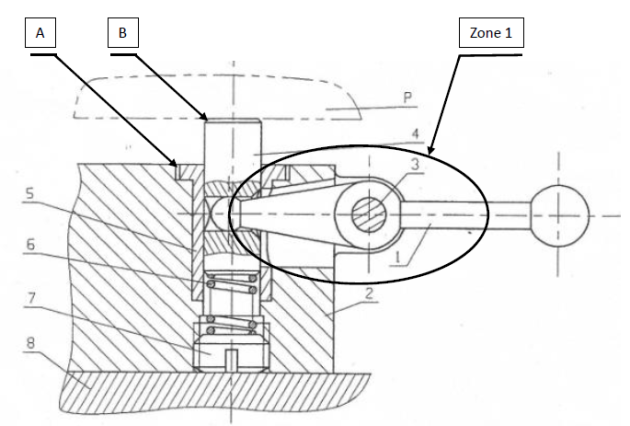

  • Colorier sur le plan du dessin d'ensemble fourni les classes d'équivalence du point de vue « réglage ».

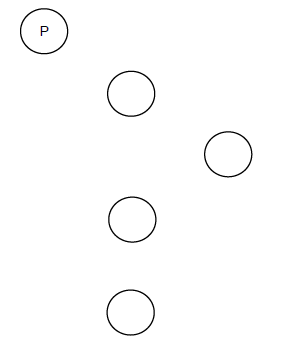

  • Réaliser le graphe des liaisons par rapport au repère indiqué.

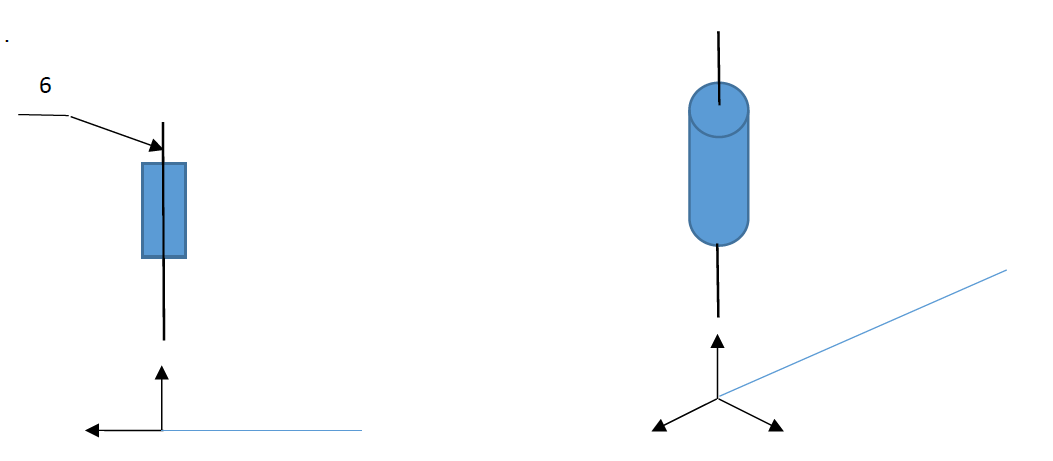

  • Réaliser les schémas cinématiques 2D et 3D en perspective isométrique.
