TD4 : REPRÉSENTATION GRAPHIQUE D'UN ASSEMBLAGE FILETÉE
Complément : RESSOURCES
Méthode : Compléter les représentations d'assemblage fileté :
Vous trouverez les dimensions des élément filetés dans le Guide du dessinateur industriel :
|  |

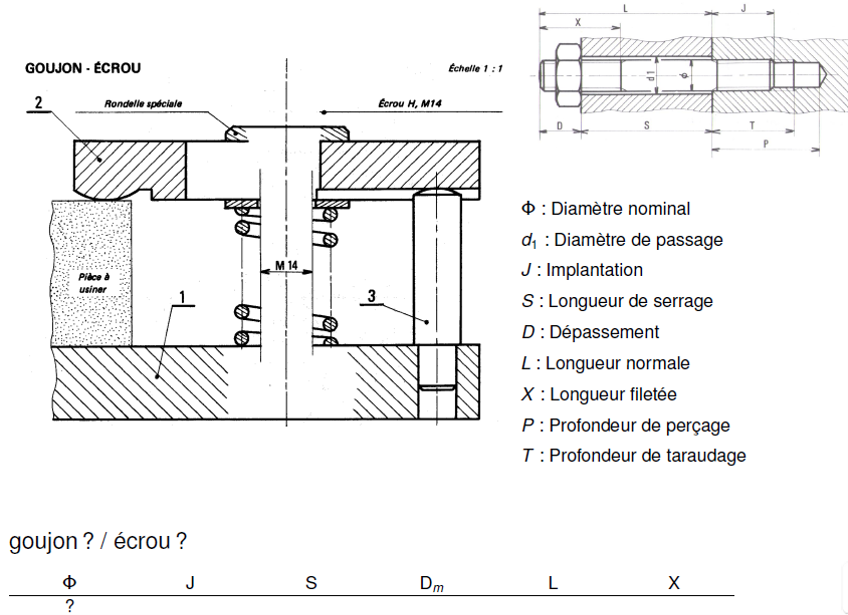

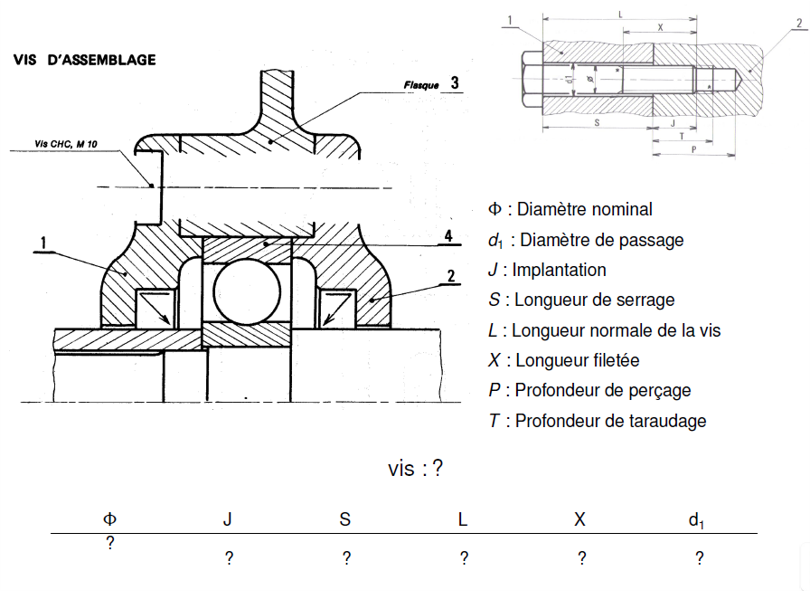

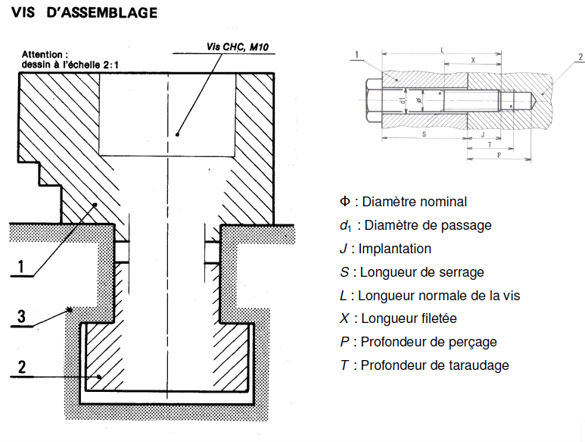

Exercice 1 | Exercice 2 | Exercice 3 | |
|---|---|---|---|
|
|
| |

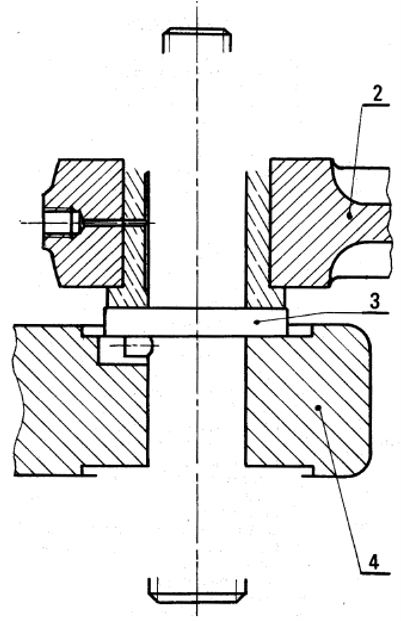

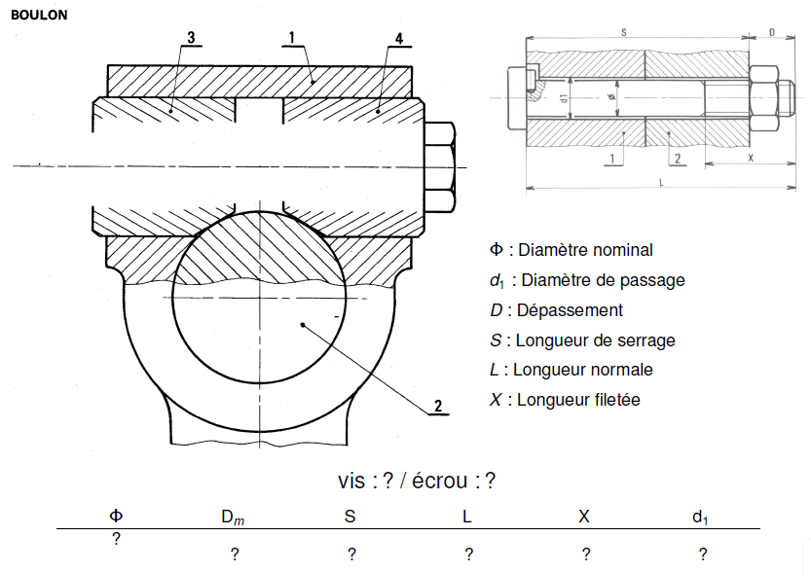

Exercice 4 | Exercice 5 | ||
|
| ||
