Activité 3 : Comment représenter une solution technique ?
◆ Quels sont les besoins énergétiques des cabanes ?
À cette étape du projet, il est nécessaire de produire les représentations symboliques architecturales d'un système.
Outil de description technologique par excellence, la représentation symbolique permet d'avoir une représentation :
• de l'agencement des composants ;
• de la circulation des flux d'énergie et d'informations ;
• du principe de fonctionnement.
Les composants physiques réalisent une fonction dont les caractéristiques d'entrées et de sorties sont connues. Ces représentations renseignent le lecteur sur la nature des

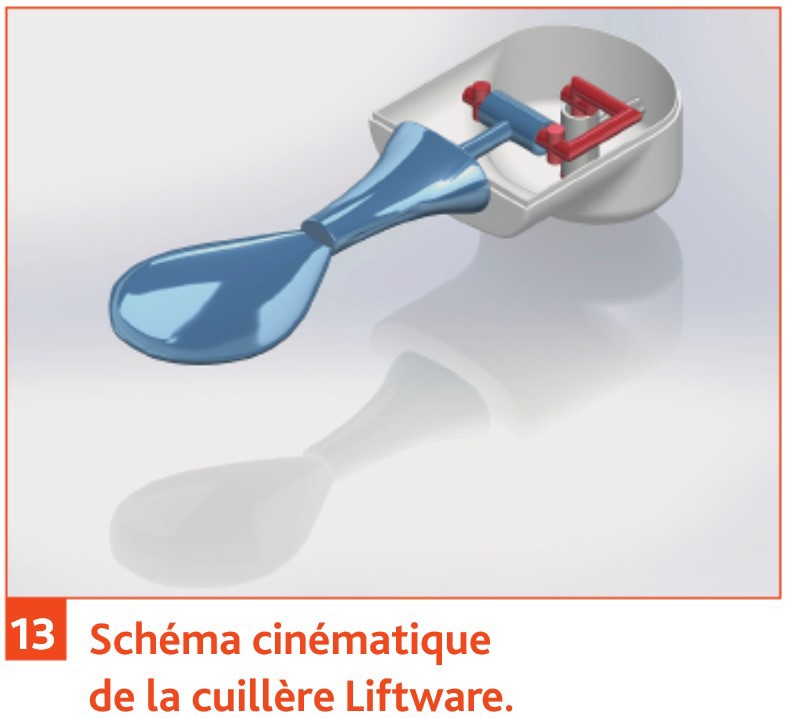

liaisons entre les composants mécaniques d'un système, comme dans le schéma cinématique [document 13].

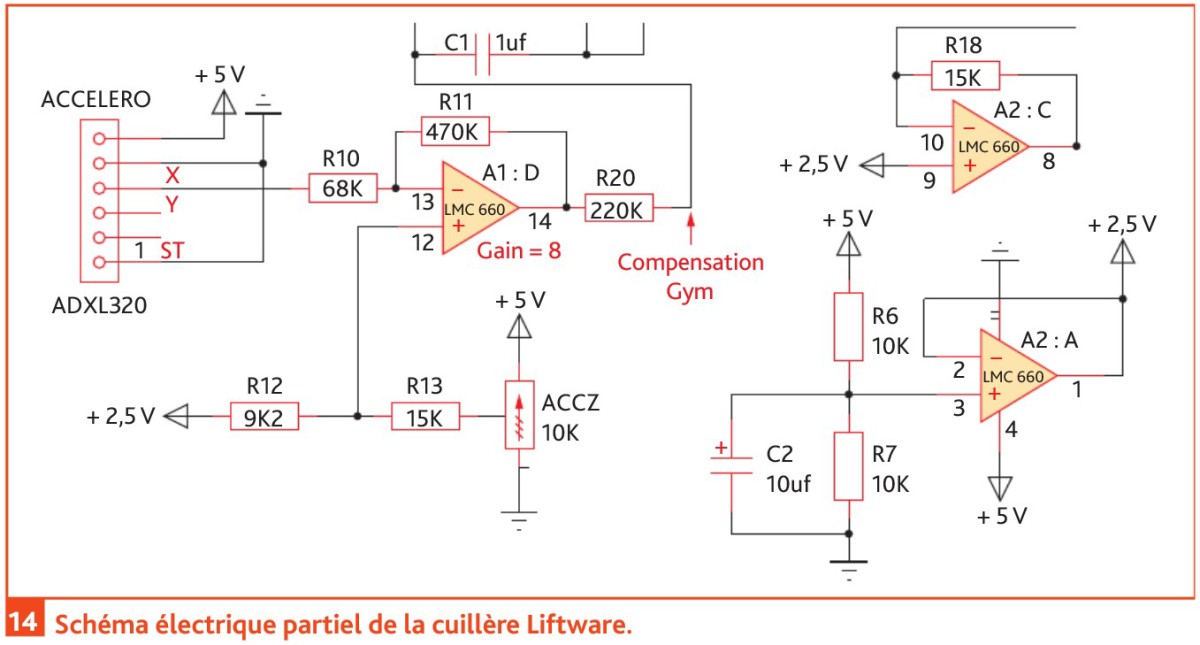

À partir de l'observation de la maquette numérique complète ou du système réel, à partir d'essais ou de simulation par des modèles multiphysiques, les concepteurs optimisent l'organisation matérielle et fonctionnelle du système puis établissent les schémas cinématique et électrique [documents 13 et 14]. Ces schémas permettent de mettre en avant les énergies de commande et de puissance ainsi que les protections contre les surcharges et donc la protection des biens et des personnes.
Les informations essentielles au décodage et à la compréhension sont l'identification des alimentations en énergie (natures et caractéristiques), les signaux d'entrées et de sorties, et les informations échangées.
Travail à faire :
Méthode : Représenter une solution technique
Quelle est la liaison équivalente à l'association des deux liaisons pivots orthogonales ?
D'après le schéma électrique de la cuillère anti-tremblements [document 14], donnez la caractéristique électrique de tension des moteurs.
Dans la représentation symbolique architecturale, quel type de flux va-t-on trouver ?
Quels sont les types de signaux électriques que l'on peut rencontrer dans la cuillère anti-tremblements ?
