Exercices
Simulation : 1 : Un projet de cabane

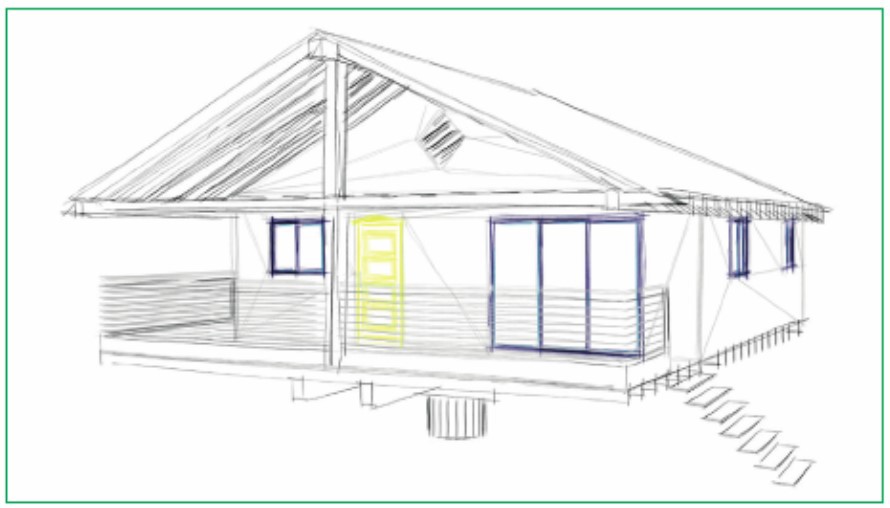

À partir du croquis ci-dessous, décrivez en quelques phrases le projet de cette cabane dans les arbres.
Simulation : 2 : Plan d'exécution d'un garage

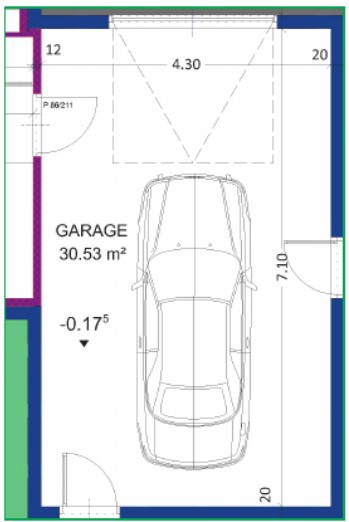

À partir de l'extrait du plan d'exécution d'un garage d'une maison ci-dessous, donnez les dimensions intérieures du garage et calculez la surface du garage pour vérifier que l'indication du plan est correcte.
Simulation : 3 : Stabilité d'un avion miniature

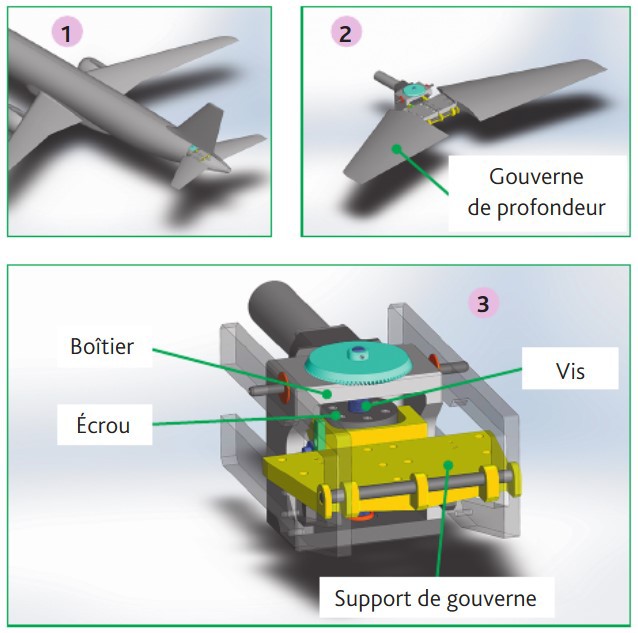

 | L'empennage horizontal du modèle réduit d'un avion est composé d'une partie mobile appelée gouverne de profondeur. Cette dernière assure la stabilité de l'avion en tangage. À partir des trois vues et de l'animation, identifiez les liaisons entre :
|
À partir de l'extrait du plan d'exécution d'un garage d'une maison ci-dessous, donnez les dimensions intérieures du garage et calculez la surface du garage pour vérifier que l'indication du plan est correcte.
Simulation : 4 : Tableau électrique d'une maison

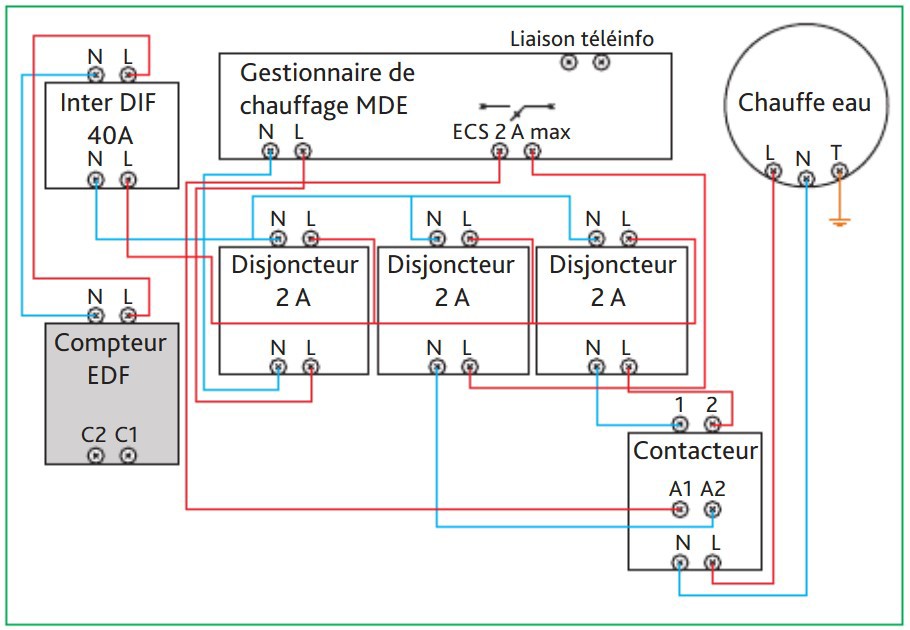

Le document ci-dessous représente un extrait du schéma électrique de câblage d'un tableau électrique de maison individuelle. Sur ce schéma figure :
l'arrivée du compteur EDF ;
le gestionnaire de commande de chauffage électrique ;
le gestionnaire de commande du chauffe-eau électrique.
Identifiez et caractérisez les éléments de sécurité pour :
le circuit de puissance du chauffe-eau, la valeur en ampère du disjoncteur de protection ;
le circuit de télécommande du gestionnaire de chauffage, la valeur en ampère du disjoncteur de protection.
Quelle est la valeur en ampère du disjoncteur différentiel à la sortie du compteur EDF ?
Simulation : 5 : Réaliser une modélisation numérique

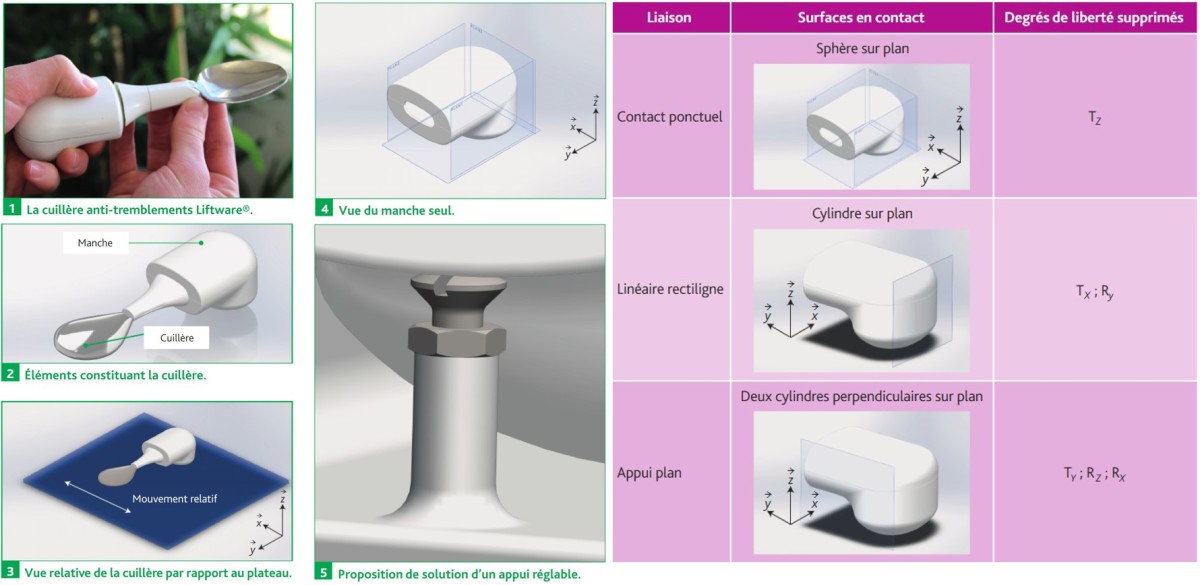

La cuillère anti-tremblements de la société Lift Labs [documents 1 et 2] est testée par un laboratoire de contrôle qualité indépendant afin de vérifier les performances annoncées par le constructeur. Pour cela, le laboratoire retranscrit les mouvements de la main d'un patient atteint de la maladie de Parkinson à l'aide d'une table vibrante.
La problématique est de mettre en position et de maintenir la cuillère sur le plateau de la table vibrante qui peut osciller jusqu'à une fréquence de 12 hertz. Pour cela, il faut lier le manche au plateau de la table vibrante par l'intermédiaire d'un support adaptable. Cette liaison ainsi réalisée doit être une liaison à encastrement démontable :
mise en position du manche sur le support adaptable par rapport au plateau [document 3] ;
blocage des six degrés de liberté. Le manche doit être parallèle au plateau plan
[document 4] ;
maintien en position du manche sur le support adaptable [document 5].
La liaison support adaptable/plateau n'est pas étudiée. Afin de pouvoir régler finement l'orientation et le parallélisme de l'axe
de la cuillère par rapport au plan ( du plateau, il faut créer un contact ponctuel réglable en hauteur sur l'avant du manche [document 6].
La solution technologique du maintien en position est réalisée par l'immobilisation du manche à l'aide d'un collier
flexible [document 5].
À l'aide d'un logiciel adapté, réalisez un modèle volumique du support adaptable à partir du descriptif de la mise en position de la cuillère sur le plateau
