Lire un schéma fluidique
Simulation :

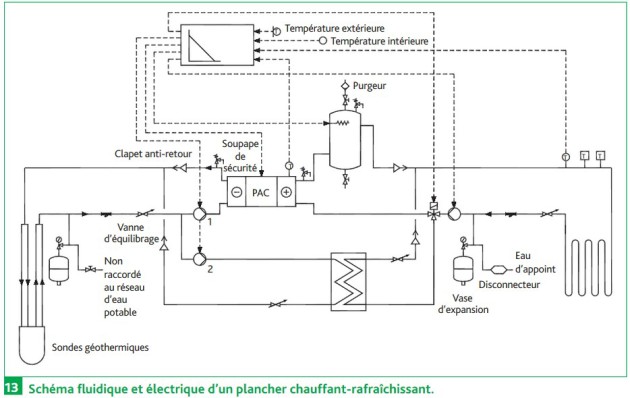

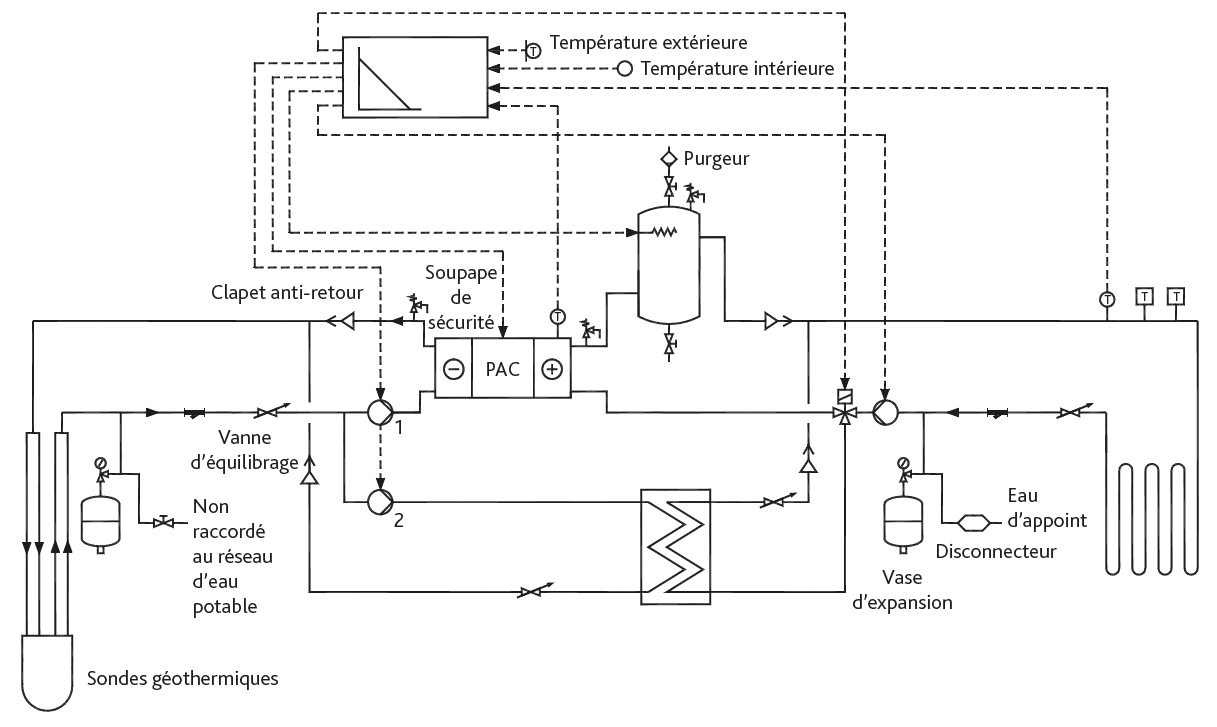

Le document 13 représente une alimentation d'un plancher chauffant-rafraîchissant destiné à une maison individuelle.
C'est un schéma fluidique de principe, il ne comporte pas tous les éléments nécessaires. Certains accessoires peuvent être directement intégrés dans la PAC (en particulier le circulateur).
◆ Travail à faire :
Méthode :
1 /: Identifiez les différents constituants et types d'énergies sur le schéma fluidique du plancher chauffant-rafraîchissant [Fiche 20].
Remarque : Guide de résolution
Après avoir téléchargé le document 13 et en considérant un mode de fonctionnement en plancher chauffant, suivez les étapes ci-dessous :
Surlignez les traits représentant les circuits électriques.
Surlignez le circuit d'eau chaude.
Surlignez le circuit d'eau froide.
Entourez d'un cercle les sondes de température.
Quel est le composant permettant de stocker l'excédent d'eau en cas de surcharge du circuit chaud ?
Quel est le composant assurant l'inversion chaud/froid ? Entourez-le.
