Optimisation de l'effort de l'utilisateur et dimensionnement
Il est fort probable que l'effort de l'utilisateur ne respecte pas l'exigence cité ci-dessus :
Id 1.1 – L'effort de l'utilisateur devra être compris entre 1/8 et 1/3 du poids de l'utilisateur. |
|---|
Afin de respecter ce critère, nous allons réaliser une Etude de conception sous SolidWorks. Cette étude permet de faire varier une ou plusieurs grandeurs avec un encadrement et un intervalle défini. SolidWorks exécute l'étude en utilisant les différentes combinaisons des valeurs, puis crée un scénario pour chaque combinaison.
Remarque :
Vous pouvez réaliser cette étude de conception :
Soit avec votre modèle
Soit avec le modèle fourni.
a - Travail à réaliser :

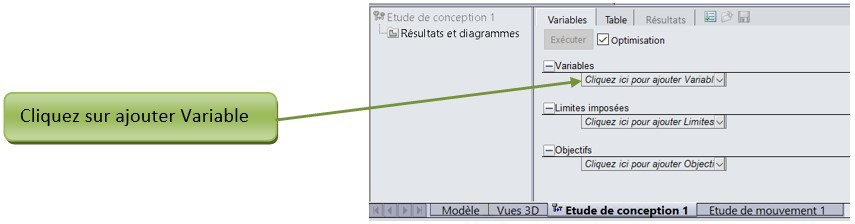

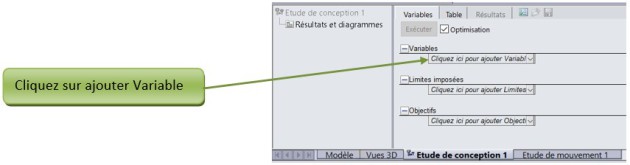

Faire Clic-droit sur l'onglet « Etude de mouvement » et créer une nouvelle étude de conception
Une nouvelle étude de conception apparaît en bas à gauche.
b - Définition des variables :

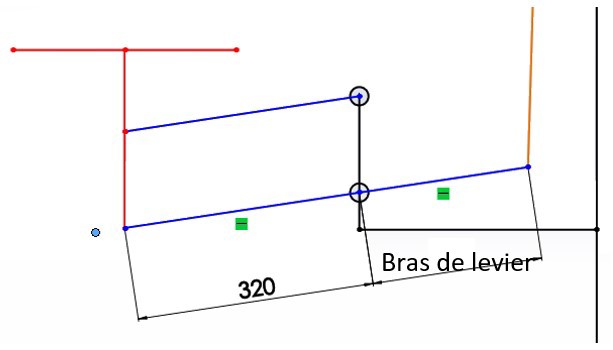

Il parait évidant que l'un des paramètres qui va influencer la valeur de l'effort de l'utilisateur est la position de la liaison pivot entre le bras central et le bras inférieur bas (voir figure ci-dessous). Notre variable sera la longueur de 125 mm. Il est possible de rajouter d'autres variables, mais nous en resterons là.

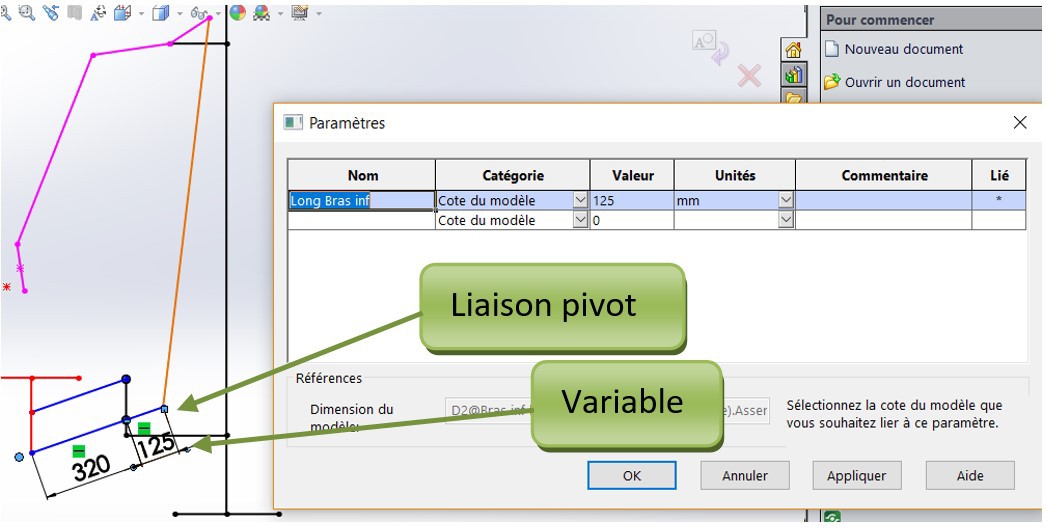

 | Editer le bloc « Bras inf bas » et cliquer sur la cote que vous souhaitez faire varier. Ici il s'agit de la cote de 125 mm. Donnez un nom à votre variable. Puis cliquez sur OK et fermer « Editer bloc ». |

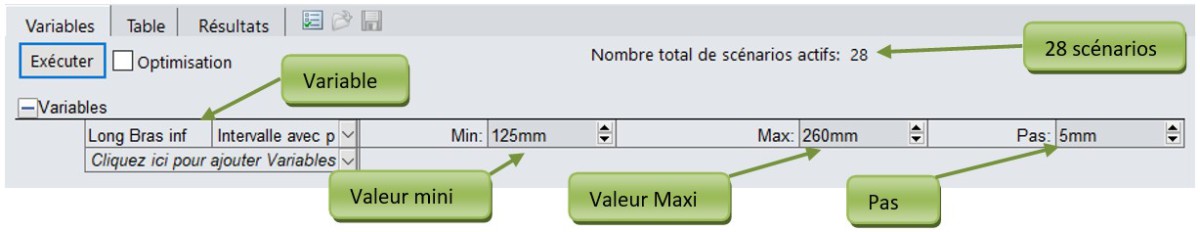

Attention : Le pas, l'intervalle et le nombre de variables vont définir le nombre de scénarios (éviter d'en avoir trop, pour limiter le temps de calcul).
c - Définition des limites imposées

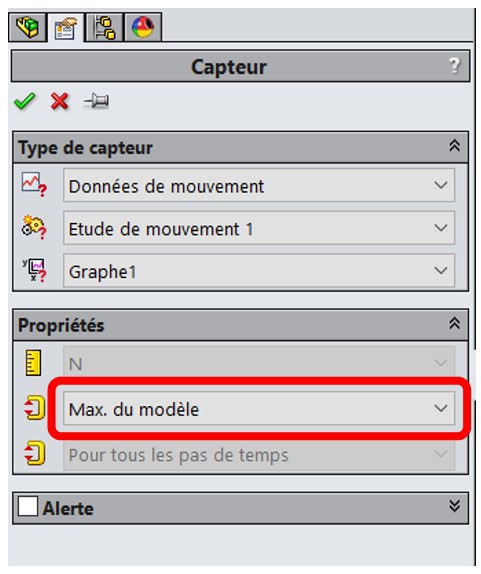

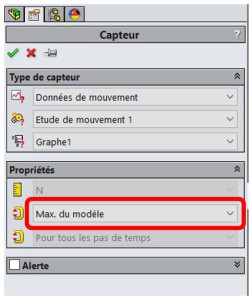

Cliquer sur
et ajouter un capteur.
Créez 2 capteurs basés sur le graphe « Effort utilisateur = f(poids utilisateur) » de l'étude de mouvement précédente :
|  |

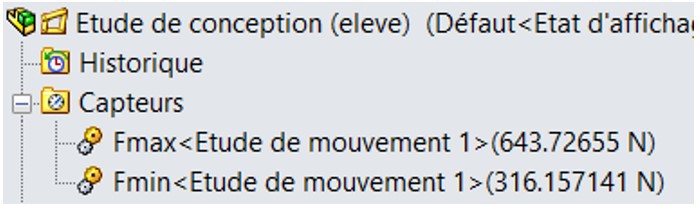

Renommez vos capteur.

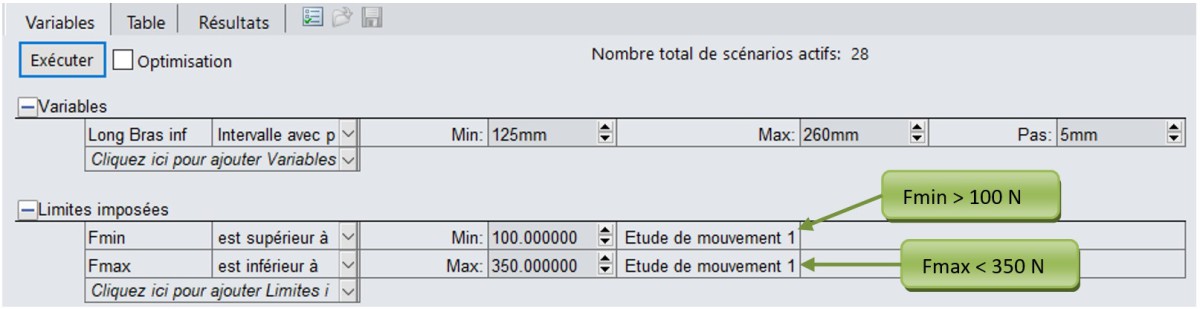

Puis définissez vos limites :
Décochez la case Optimisation et Exécuter votre étude
d - Analyse des résultats :
Méthode :
Est-ce qu'un ou des scénarios satisfont aux limites demandées ?
Si oui, sélectionner le scénario, revenir dans l'étude de mouvement et relancer le calcul.
Si c'est non, vous pouvez modifier vos limites, vos intervalles et/ou définir d'autres variables et relancer le calcul.
Attention : Des valeurs extrêmes modifient fortement la position d'origine, ce qui a pour conséquence de fausser les résultats.
Copier et coller la nouvelle courbe obtenue dans votre document réponse.
Si vous avez utilisé le modèle fourni : | Si vous avez utilisé votre modèle : | |
|---|---|---|
Quel scénario avez-vous choisi, quelle est la longue du bras de levier : | Valider les valeurs de vos variables : Définissez les variable que vous avez sélectionnées et présentez vos résultats.
| |
|
| |
