Résolution avec SolidWorks et Méca 3D
OBJECTIF DE L'ETUDE
La simulation sous logiciel Méca 3D va nous permettre de retrouver les résultats de l'étude graphique mais dans différentes positions du système. Les hypothèses seront les mêmes.
HYPOTHESES
On considère les liaisons comme parfaites et les solides indéformables.
Le poids propre des pièces est négligé sauf celui de l'utilisateur (80 kg).
Le système admet le plan de la figure comme plan de symétrie.
Les actions mécaniques seront admises comme étant contenus dans ce plan.
L'étude se fera au départ de l'effort (en position repos)
On considérera l'action de l'utilisateur horizontale durant la totalité du mouvement
TRAVAIL DEMANDE
Le mécanisme a déjà été assemblé sous SolidWorks et animé sous Méca 3D lors de la 1ère partie (Etude cinématique). Nous allons repartir de cette étude et ré-ouvrir l'assemblage :
« Body Boomer (élève).SLDASM ».
Les données :
Les liaisons sont déjà créées et correspondent au graphe des liaisons.
Le mécanisme est en position initiale
Ajout des efforts :
Placer un effort connu correspondant au poids de l'utilisateur (80 kg) au point K (centre de gravité de l'utilisateur).
Placer un effort inconnu en L de direction constante sur l'axe
.
Calcul mécanique :

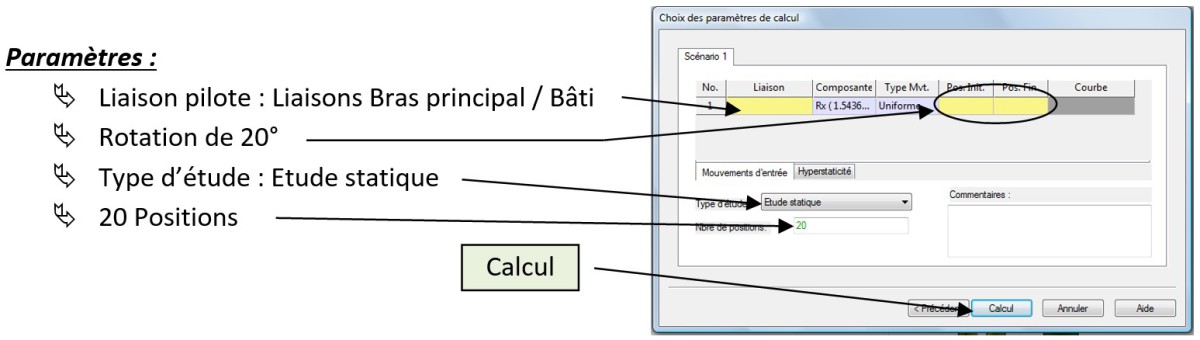

Lancer le calcul mécanique (Clic droit sur Analyse / calcul mécanique Puis suivant) :
Analyse des résultats :
Maintenant tous les résultats sont visibles dans la partie résultats.

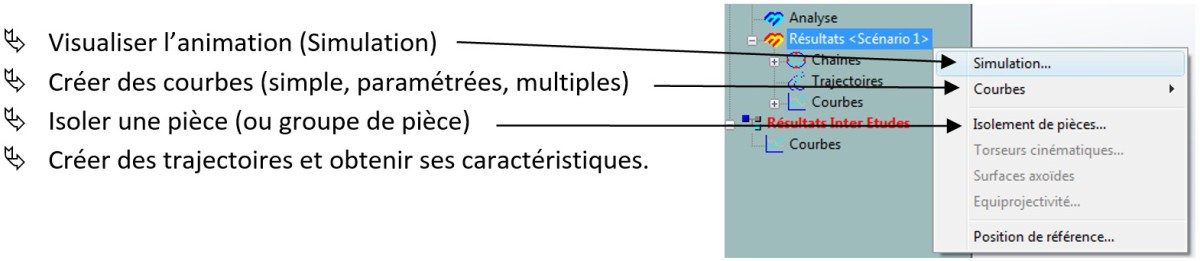

Pour une étude statique, vous pouvez avec un clic droit sur Résultats :
Analyse des résultats
Pour la suite ouvrez et compléter le fichier joint :
