1.Étude de la résilience :
Fondamental :
En possession du mouton pendule charpy et des éprouvettes.

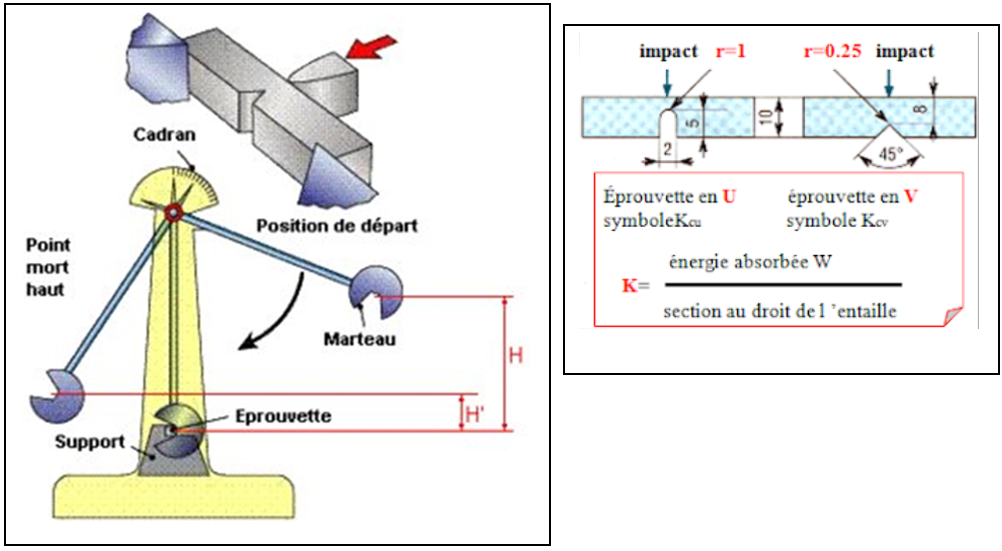

1.1 Rechercher la définition de la « résilience » ? Mode opératoire d'utilisation du mouton Charpy : Principe La connaissance des caractéristiques mécaniques déduites de l'essai de traction peut être insuffisantes, puisque des ruptures peuvent être obtenues en dessous de la limite élastique dans des conditions qui rendent le métal fragile. Un des moyens, le plus classique et le plus ancien pour caractériser la fragilisation du métal sous l'action d'un choc, est l'essai de résilience sur éprouvette entaillée.
|  |
L'essai consiste à rompre d'un seul coup de mouton de pendule, une éprouvette entaillée en son milieu et reposant sur deux appuis. On détermine l'énergie absorbée W et on en déduit la résilience.
La résilience est l'énergie exprimée en joules/cm², nécessaire pour produire la rupture de l'éprouvette.
Fondamental : Exécution de l'essai :

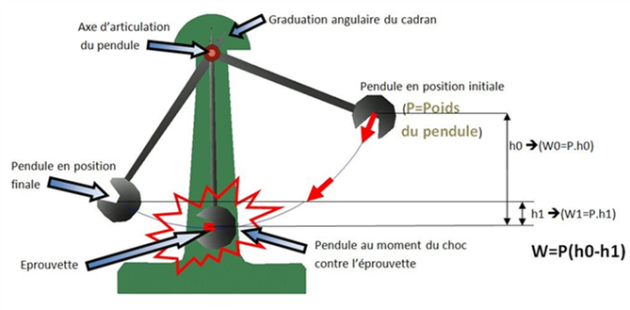

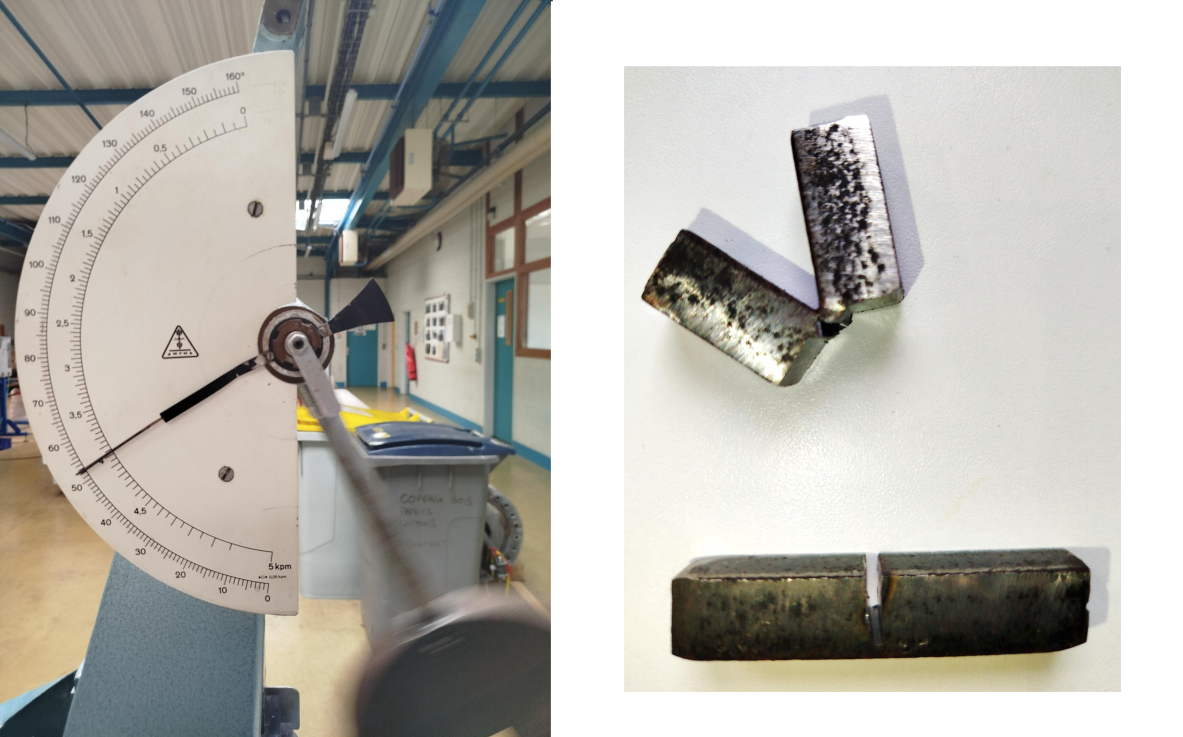

Le couteau est positionné en position haute à une hauteur correspondant à une énergie de départ Wo = 300 joules. On libère le couteau. Dans sa chute, en passant à la verticale, il brise l'éprouvette. On mesure la hauteur à laquelle remonte le pendule pour mesurer l'énergie non absorbée W1.
On calcule la différence W0 – W1 : W0 – W1 = W (énergie absorbée) = P (ho-h1)
Attention : Appeler le professeur avant l'essai
Ne pas manipuler le mouton pendule Charpy seul
Fondamental :

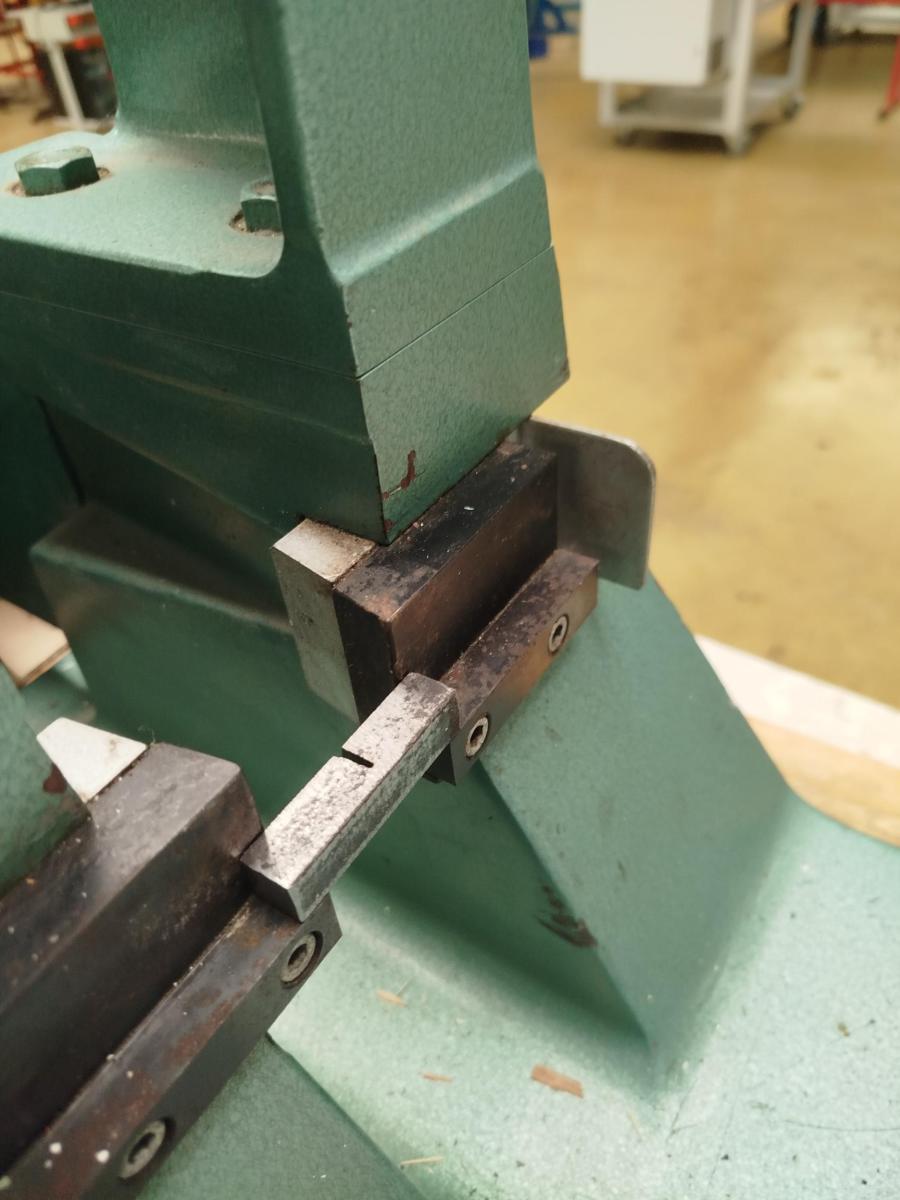

1.2 Remonter le marteau et le bloquer en position haute. 1.3 Libérer le marteau, laisser le s'arrêter. 1.4 Relever la valeur H0. 1.5 Positionner l'éprouvette en acier comme indiquer sur la figure 1. 1.6 Remonter le marteau et le bloquer en position haute. 1.7 Libérer le marteau (choc avec l'éprouvette) laisser le s'arrêter. 1.8 Relever la valeur H1. 1.9 Calculer l'énergie absorbée. 1.10 Calculer la résilience de ce matériau. 1.11 Commenter la valeur trouver par rapport aux tableaux fournis. 1.12 Recommencer l'essai avec l'éprouvette en aluminium 1.13 Calculer la résilience de ce matériau. 1.14 Commenter la valeur trouver par rapport aux tableaux fournis. |  |
