4. Etude de dureté : Dureté VICKERS
Fondamental :
Dans le cas de matériaux très durs (HB>450), la bille se déforme au cours de l'essai et les résultats sont entachés d'erreurs.
La dureté Vickers a été conçue dans les années 1920 par les ingénieurs de la société Vickers en Angleterre.

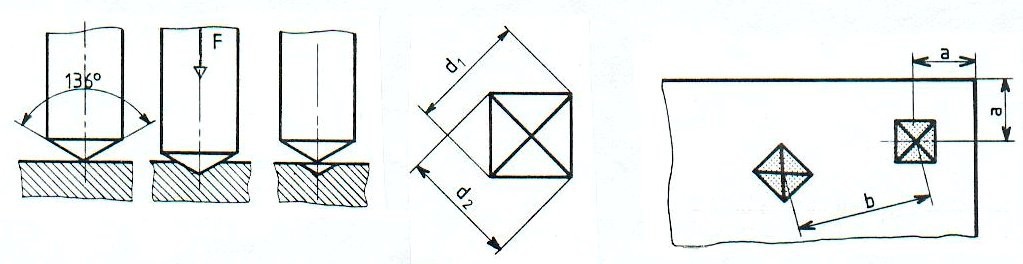

L'essai Vickers consiste à imprimer dans la pièce à essayer le pénétrateur en forme de pyramide droite à base carrée d'angle au sommet 136° sous une charge F et à mesurer la diagonale d de l'empreinte laissée sur la surface après enlèvement de la charge.
 | F : Charge d'essai en daN d=\frac{(d1+d2)}{2} d est mesuré à 0,5 % près La dureté est proportionnelle au rapport \frac{F}{S} S : Surface de l'empreinte considérée comme pyramide droite Dureté Vickers HV = |
Pour le choix de la charge, il faut que d ≥ 0,4 mm afin d'assurer une mesure correcte.
La charge est appliquée progressivement sans chocs, ni vibrations et maintenue à sa valeur finale pendant 10 à 15 secondes.
Pour les essais successifs, on choisira :
a et b ≥ 2,5.d (aciers)
a ≥ 3.d et b ≥ 6.d (alliages d'aluminium et de cuivre)
Comme pour l'essai Brinell, des tables permettent d'avoir directement la dureté en fonction de d.
Essai HV30 : Essai Vickers, charge = 30 daN
