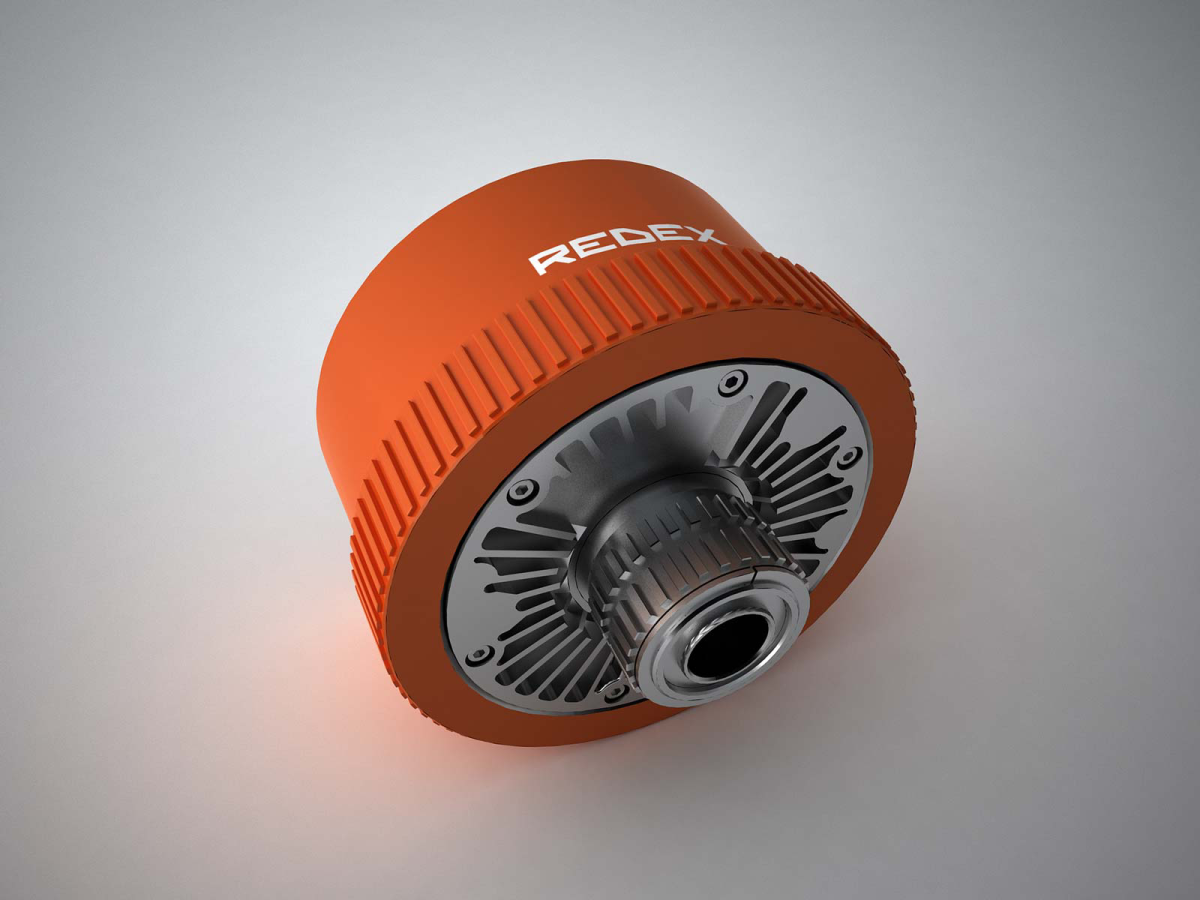

Exercice 7 : Poulie Redex
Simulation :

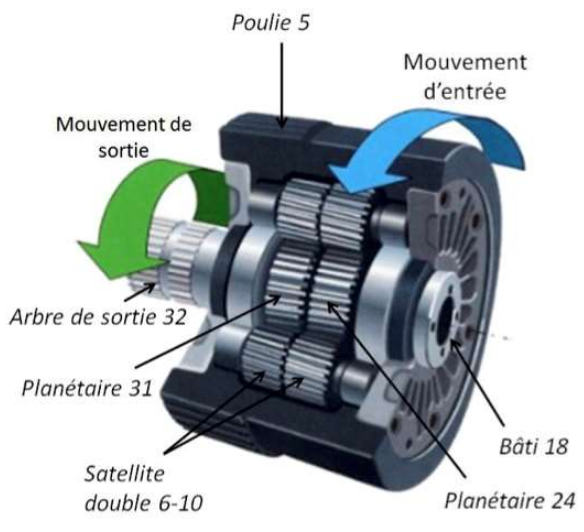

 | Le mouvement d'entrée est transmis par une courroie crantée (non représentée) à la cage crantée 5 guidée en rotation par rapport au bâti 18 à l'aide de deux roulements à billes. Les trois satellites doubles 6 et 10 sont guidés en rotation par rapport à la cage 5 à l'aide de deux roulements à aiguilles. |

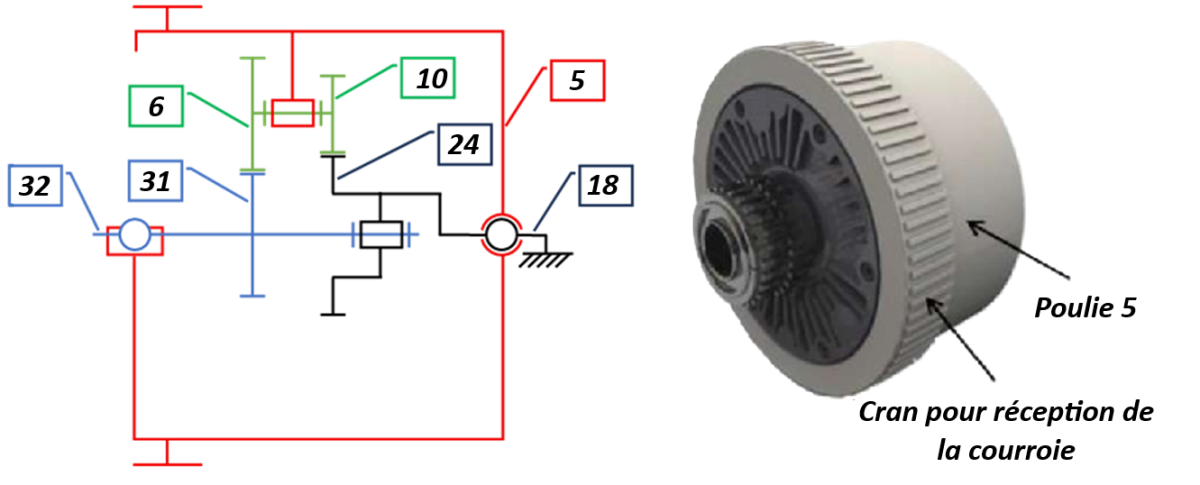

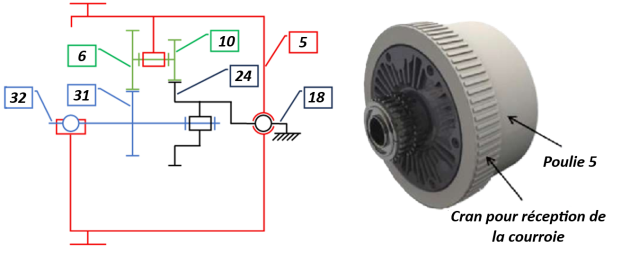

Le planétaire 24 est en liaison encastrement avec le bâti 18 à l'aide d'un assemblage cannelé. Le planétaire 31 est en liaison encastrement avec l'arbre de sortie 32 à l'aide d'un assemblage cannelé. Cet arbre de sortie 32 est guidé en rotation par rapport au bâti 18 à l'aide de deux roulements à aiguilles. Le réducteur de cette poulie est représenté sous la forme du schéma cinématique ci-dessous.
|  | ||||||||||||||||||||
Q1. Déterminer l'expression du rapport de réduction
en fonction des nombres de dents des roues dentées.
Q2. Faire l'application numérique.
