Modélisation du Carter
Nous allons avoir besoin de modéliser un carter en trois pièces. Nous allons commencer par la pièce la plus simple :
Au boulot !
Le carter 1/3
Méthode :

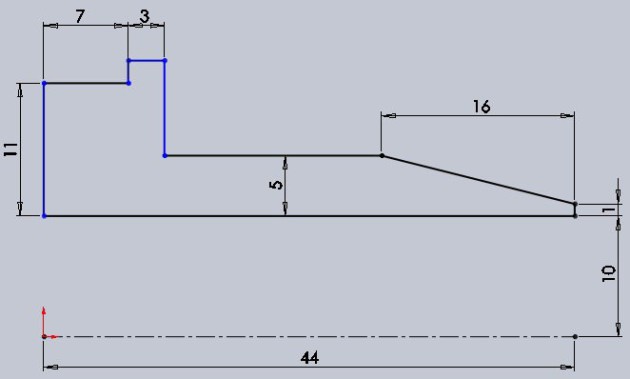

Il s'agit, comme vous l'avez sûrement deviné, d'une simple révolution. Voici les cotes:
Enregistrer la pièce.
Complément :
Le carter 2/3
Méthode :

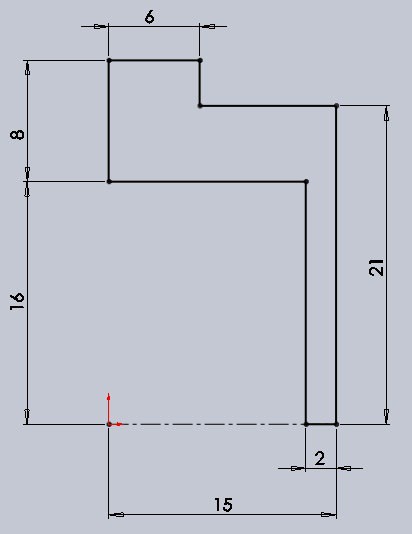

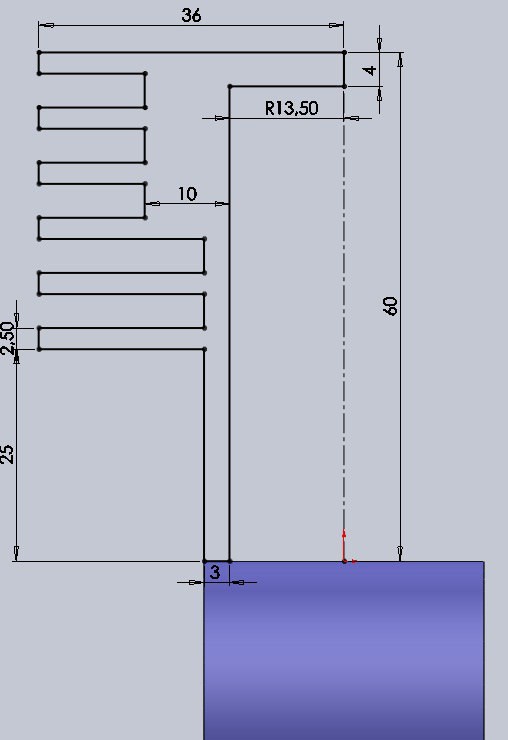

Commençons ! Créez une esquisse sur le plan de droite : |  |

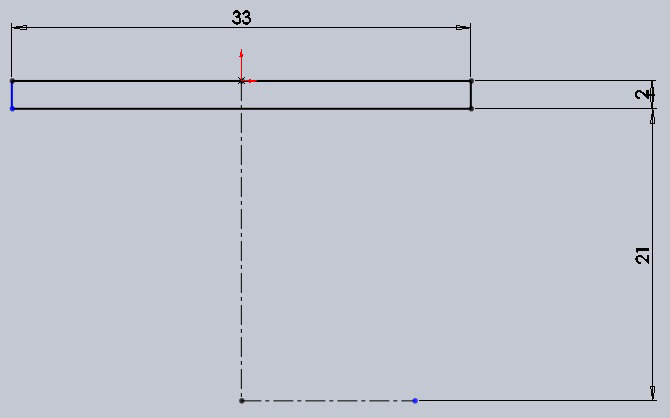

Effectuez une révolution de cette esquisse, puis, toujours sur le plan de droite, créez une esquisse comme ceci : Effectuez la révolution de cette esquisse autour de l'axe. |  |

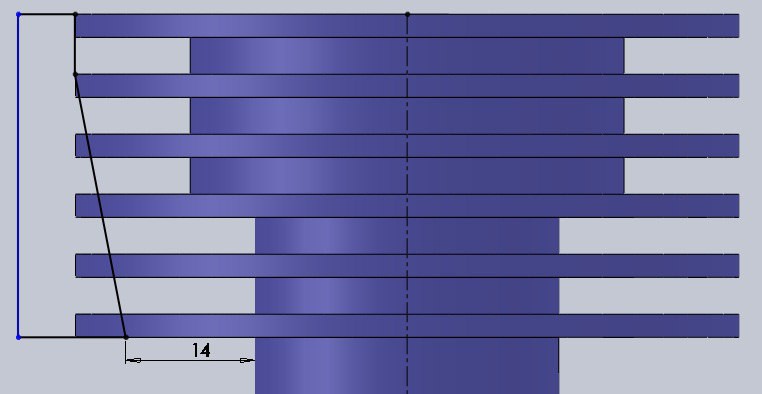

Toujours sur le même plan, créez une esquisse comme ceci : Effectuez l'enlèvement de matière avec révolution. |  |

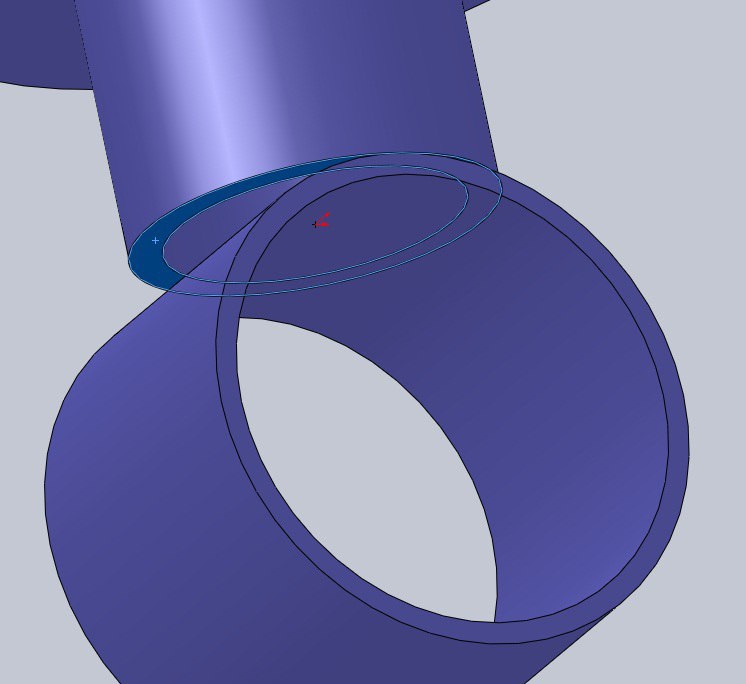

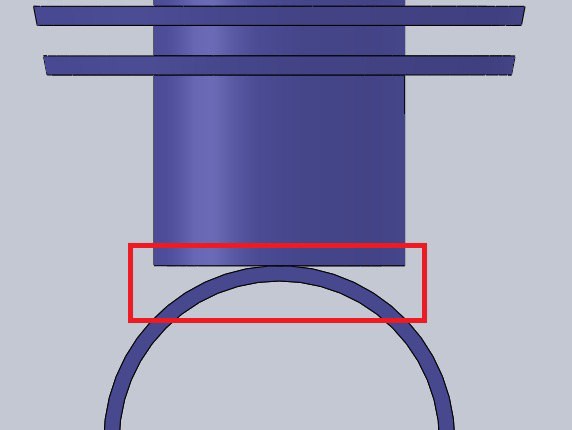

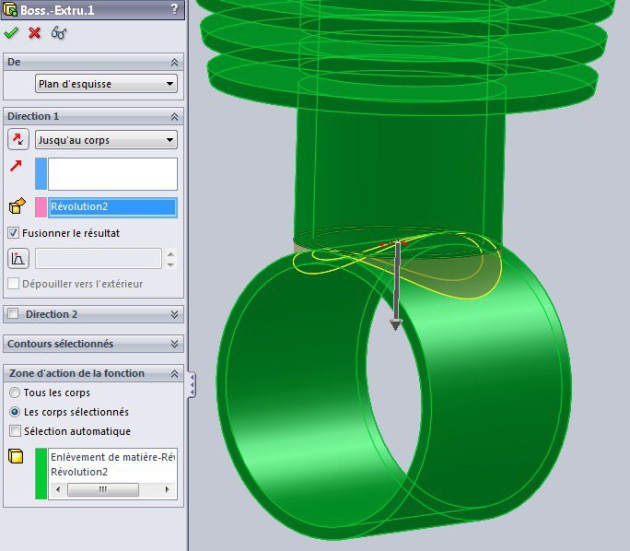

Comme vous pouvez le voir, il y a un petit problème vu du plan de face : Pas de panique ! Cliquez sur la face du dessous pour y créer une esquisse : Sélectionnez les deux arrêtes circulaires et cliquez sur l'outil "Convertir les entités". Validez en appuyant sur Cliquez ensuite sur l'esquisse, puis sur "Extrusion". Sélectionnez alors "Jusqu'au corps". Renseignez alors le corps en question en sélectionnant notre première révolution : |  |

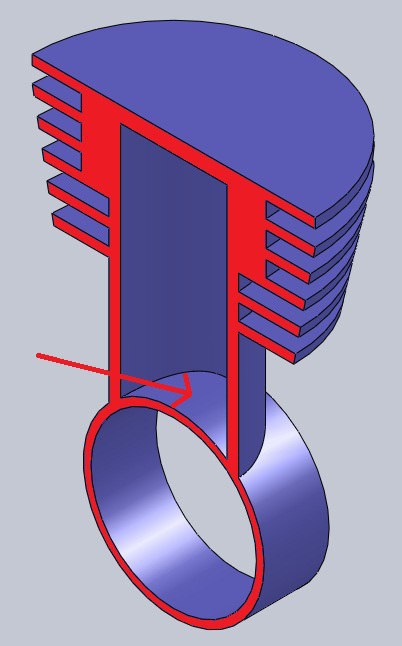

Comme on peut le voir sur cette vue en coupe, il y a encore une chose à faire pour le cylindre : |  |

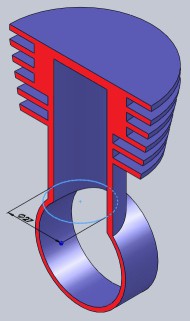

Il suffit de refaire un enlèvement de matière :
Enregistrer la pièce.
Complément :
Le carter 3/3
Méthode :
Commençons par une révolution :

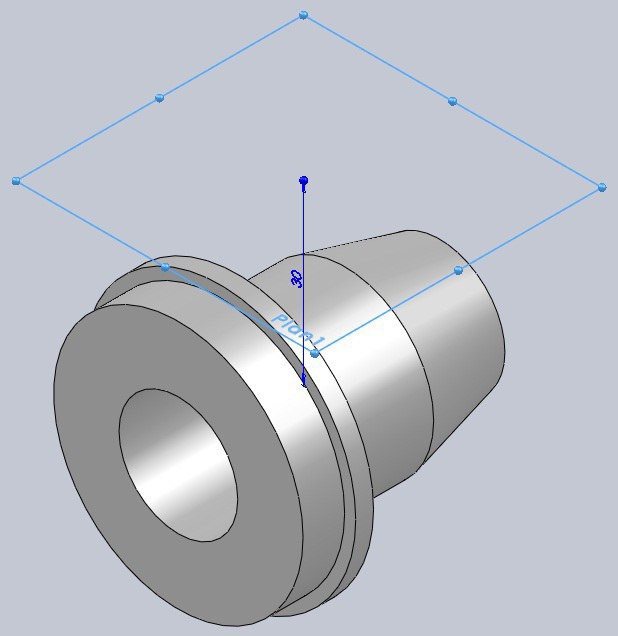

Ajoutez ensuite un plan à 30mm au dessus du plan de dessus :

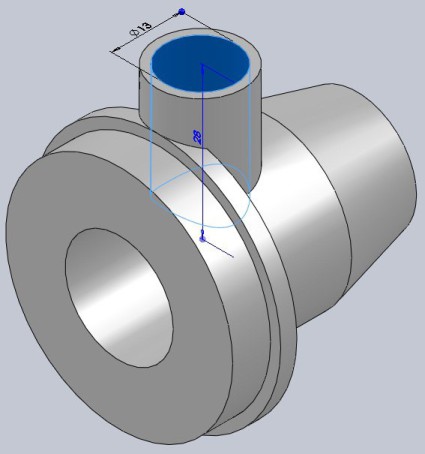

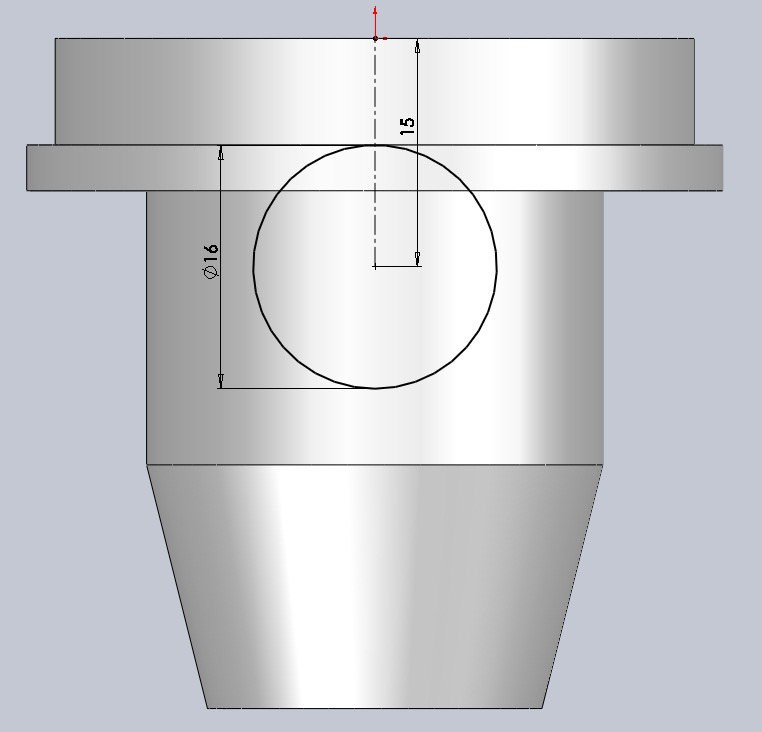

Sur ce plan, créez une esquisse comme ceci : Effectuez un extrusion "jusqu'au corps", puis enlevez de la matière : |  |
Enregistrer la pièce.
