Modélisation du vilebrequin

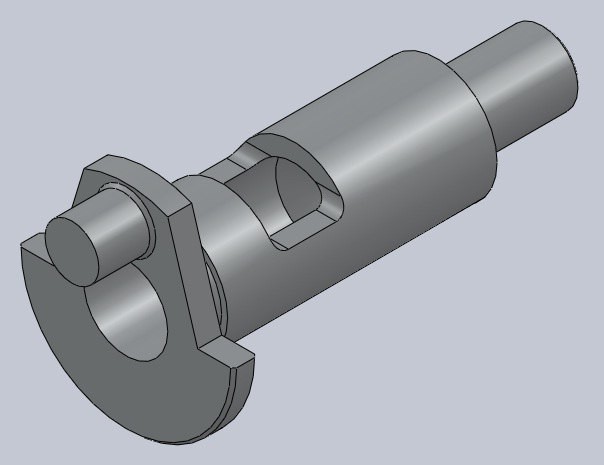

Méthode : Attaquons nous maintenant au vilebrequin. Le nôtre ressemblera à ceci :

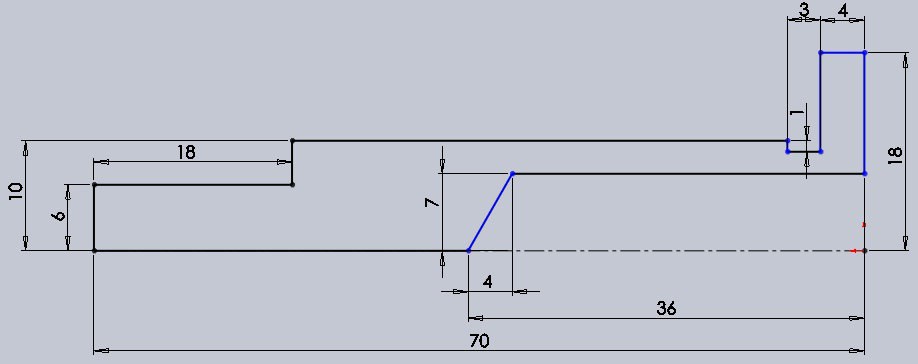

Commençons par créer une esquisse comme ceci sur plan de droite :
Effectuez une révolution de cette esquisse autour de l'axe.

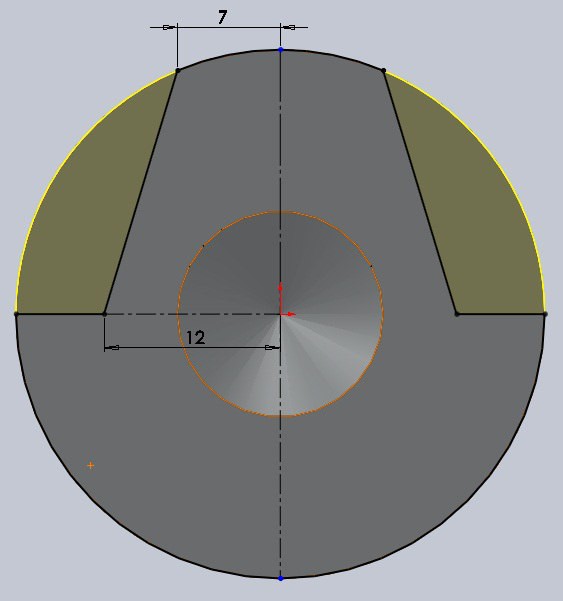

Créez ensuite une autre esquisse, toujours sur le plan de droite .
Effectuez un enlèvement de matière extrudée de cette esquisse.

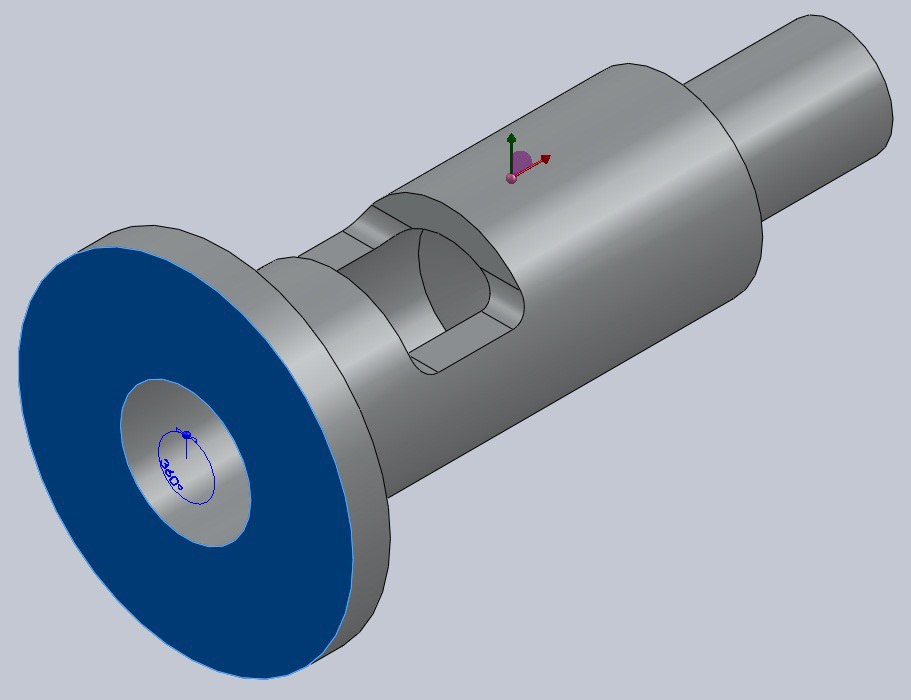

Ensuite, créez une esquisse sur la face coloriée en bleu : Effectuez un enlèvement de matière extrudée de cette esquisse. |  |

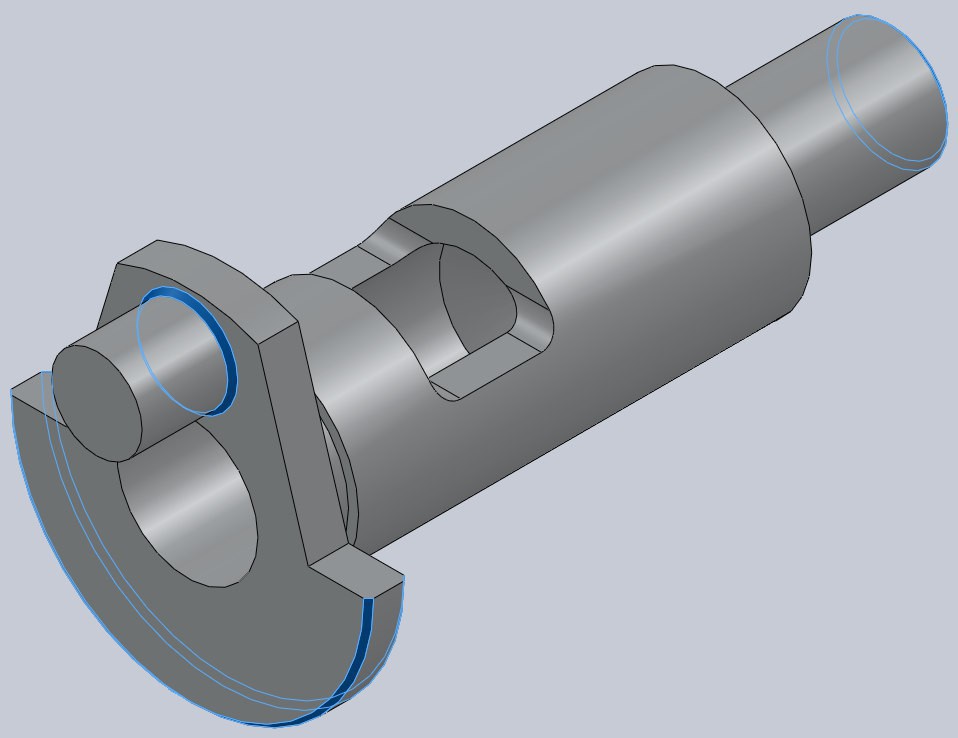

Toujours sur la même face, créez une esquisse comme ceci : Extrudez-la alors de 9mm. Chanfreinez de 0,5mm comme ceci : Le vilebrequin est terminé ! Enregistrer la pièce. |  |
