Modélisation du piston
Méthode :

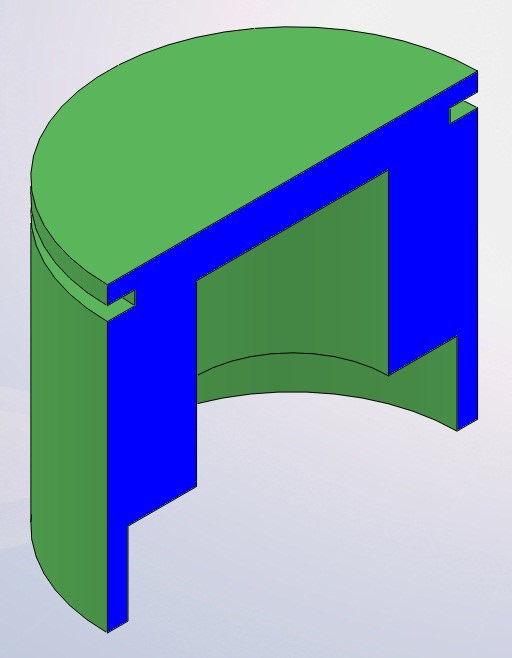

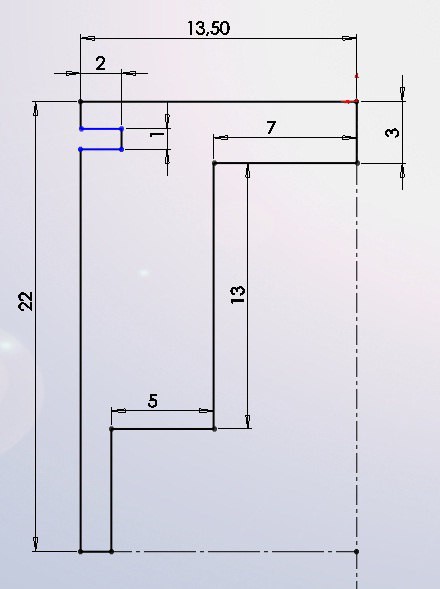

Le piston n'est pas très compliqué à réaliser. Il s'agit d'une révolution, à laquelle nous allons retirer l'axe pour la bielle. Voici l'esquisse de la révolution, que vous pouvez réaliser sur un plan de face ou de droite Effectuez ensuite votre révolution (sur 360°) :
|  |

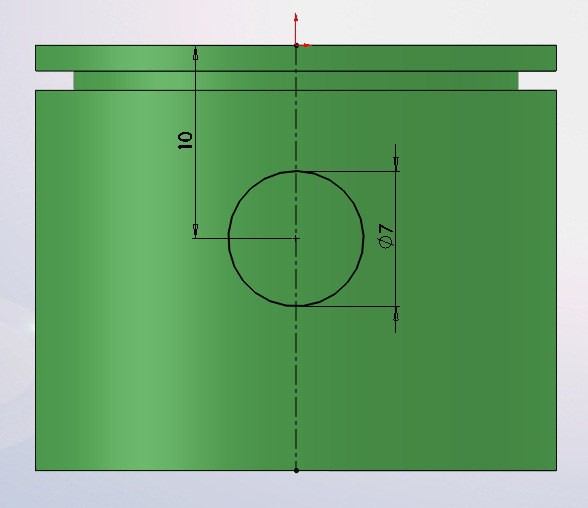

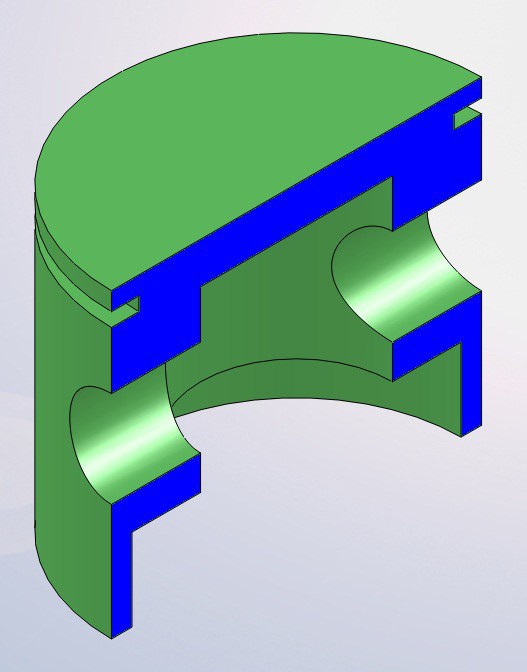

 | Créez ensuite une esquisse comme ci contre en vous appuyant sur un des plans d'origine: Effectuez l'enlèvement de matière :
|
Il ne vous reste plus qu'à enregistrer cette pièce sous "piston.SLDPRT".
