Modélisation de la bielle
Méthode :

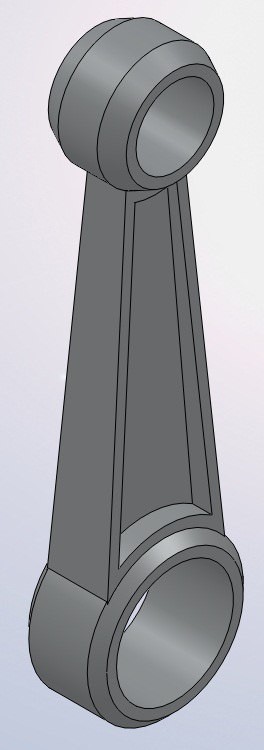

 | La bielle sera un peu plus compliquée que le piston. Nous allons modéliser une moitié de bielle, puis la symétriser. Voici le résultat final : |
|  |
 |
|
Il va falloir maintenant modéliser la partie qui va lier ces deux révolutions. Pour cela, nous allons nous servir d'une surface !

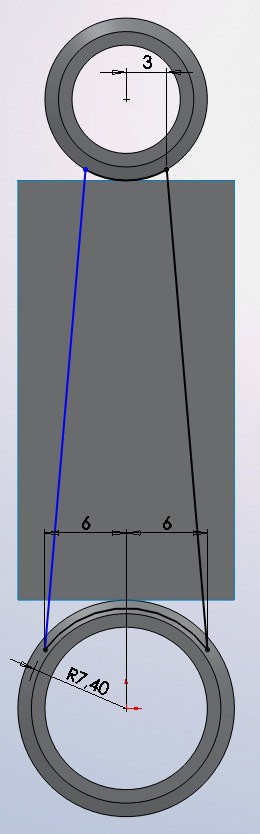

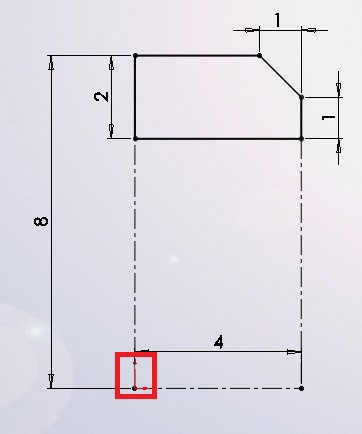

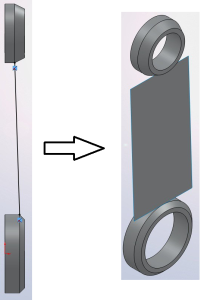

 | Créez une esquisse sur le plan de face comme ceci ; A partir de cette esquisse, créez une surface par extrusion . |
Cette surface va en quelque sorte servir de "butée" à l'extrusion que nous allons faire.

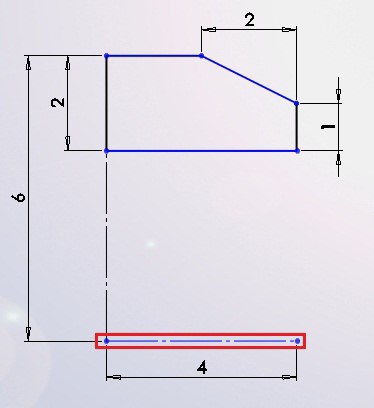

Créez don une esquisse, cette fois-ci sur le plan de droite :
Les cotes sont approximatives, le rayon en bas doit être inférieur au rayon du cercle existant. Pour l'extrusion de cette esquisse, choisissez l'option "Jusqu'à la surface" et sélectionnez votre surface : |  |

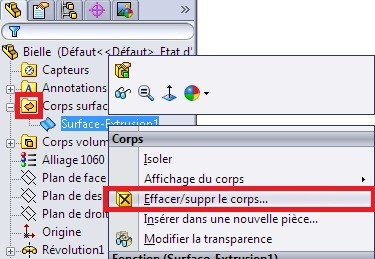

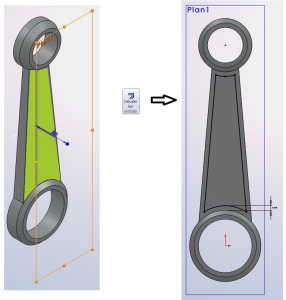

 | Validez, puis effacez votre surface comme ceci : Dans l'arbre de création FeatureManager, développez le dossier "Corps" : sélectionnez la surface à effacez en cliquant droit dessus, puis cliquez sur Votre surface est ainsi effacée du modèle. |
Créez un plan à 10 mm du plan de droite : Ensuite, sur ce plan, créez une esquisse en cliquant sur la surface verte puis en décalant les cotés comme ceci grâce au bouton : |  |
Effectuez un enlèvement de matière extrudée de cette esquisse sur 9mm, puis réalisez la symétrie du tout Enregistrer la pièce avec le nom bielle. | |
