DÉFINITIONS :

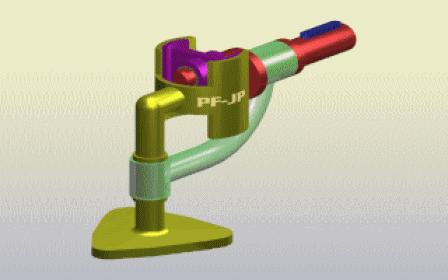

Exemple : Ponceuse

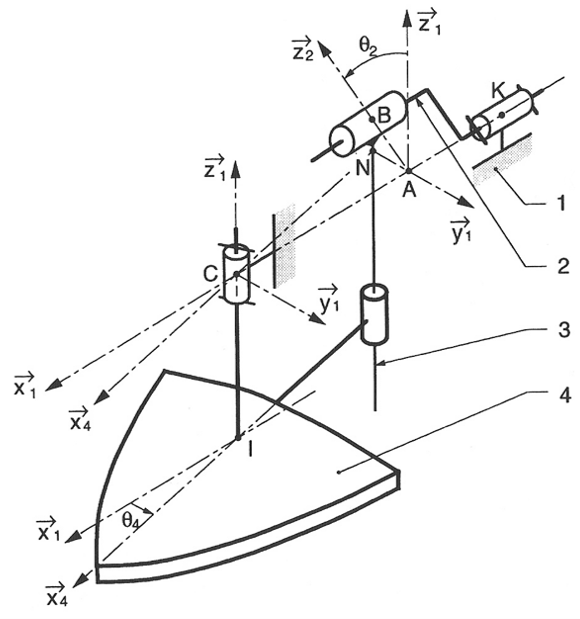

La figure représente le schéma cinématique d'une ponceuse électroportative. Elle est animée par un moteur électrique dont le rotor entraîne en rotation l'arbre (2). La rotation continue du moteur est transformée en rotation alternative de faible débattement du solide (4). |  |

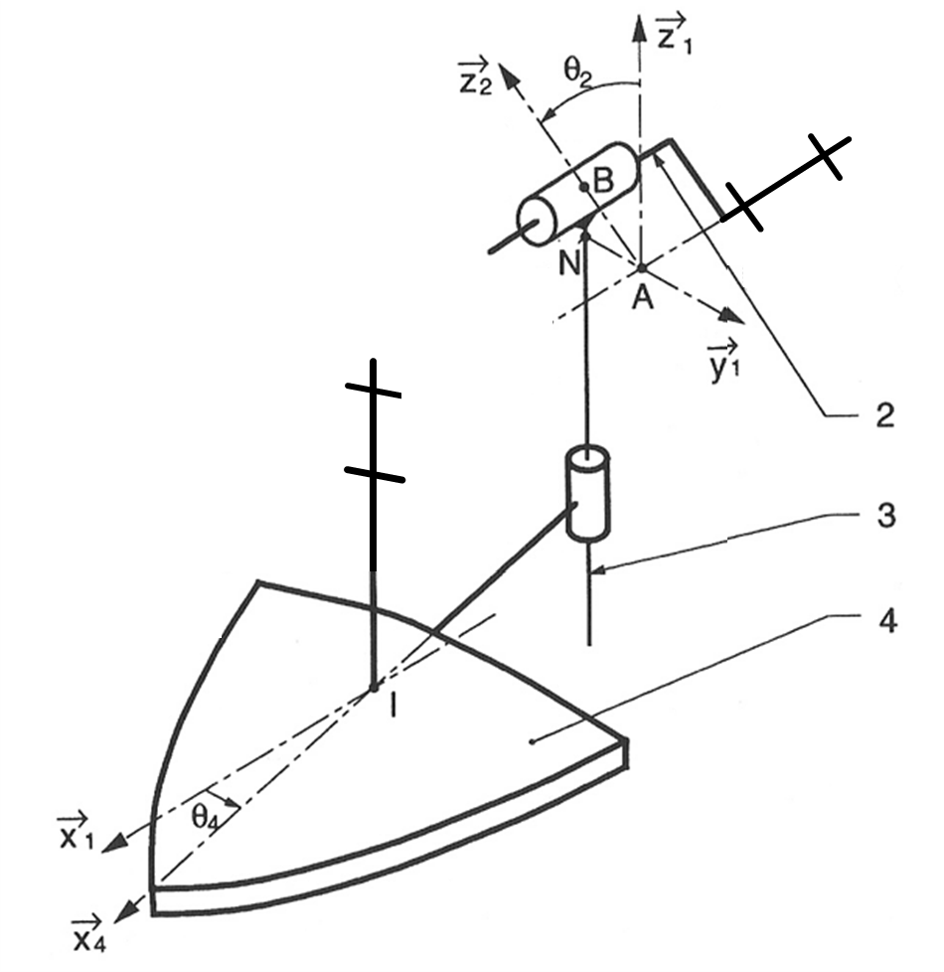

Définition : Système isolé (ou ensemble isolé) :
Dans l'exemple : On peut isoler l'ensemble formé par les solides 2, 3 et 4.
Définition : Action Mécanique Extérieure :
Ce sont les efforts exercés sur le système isolé par son environnement. Dans l'exemple :
|  |
Définition : Action Mécanique intérieure :
Ce sont les Action Mécanique exercées entre les éléments du système isolé.
Dans l'exemple : Action de 2 sur 3, action de 3 sur 4.

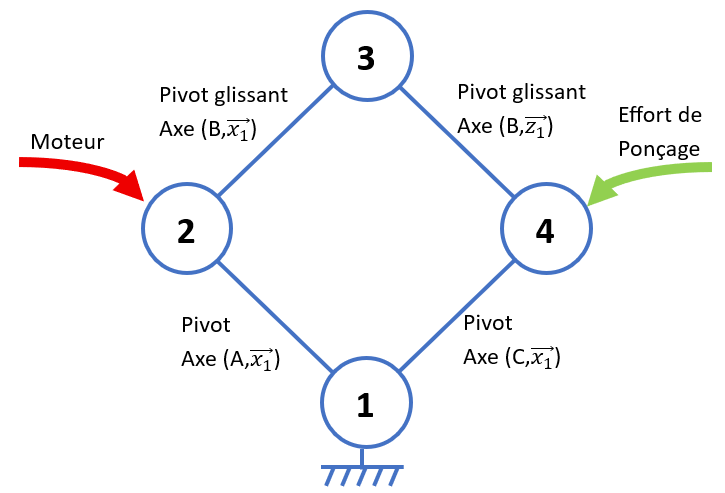

Remarque : Graphe des actions mécaniques
On peut représenter les efforts sur le graphe de structure. Ce graphe est appelé le graphe des actions mécaniques. |  |
