LA NOMENCLATURE
Fondamental : C'est un tableau récapitulatif de toutes les pièces composant un système mécanique. Il précise les repères, les quantités, les désignations, les matières et éventuellement des observations.

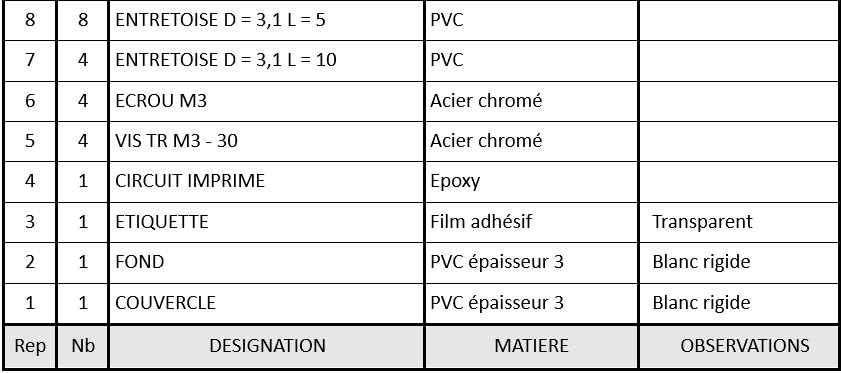

Vous trouverez ci-dessous un exemple de cartouche parmi tant d'autres.
Rep : Répère des pièces
Nb : c'est la quantité de pièce repérée dans le mécanisme
DESIGNATION : c'est le nom complet de la pièce, on peut y retrouver les références des pièces standrards
MATIERE : c'est le matériaux de la pièce
OBSERVATIONS : toute information utile concernant la pièce
