LE CARTOUCHE
Fondamental : C'est la carte d'identité de chaque dessin, il contient tous les renseignements essentiels permettant une bonne classification de chaque plan.

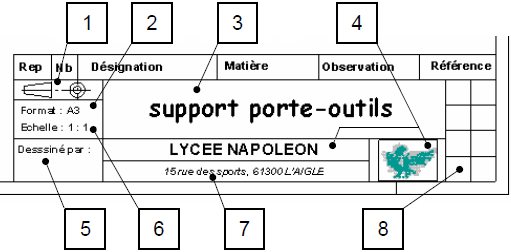

1 | Symbole de projection | 2 | Format du plan | 3 | Nom du système | 4 | Nom, Logo de l'entreprise |
|---|---|---|---|---|---|---|---|
5 | Nom de dessinateur | 5 | Échelle du plan | 7 | Coordonnées de l'entreprise | 8 | Indice de modification |

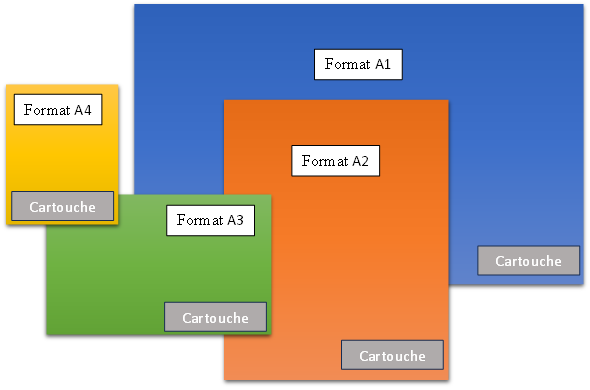

Fondamental : L'emplacement du cartouche dans un plan est normalisé.
