8 NOTION DE CLASSE D'ÉQUIVALENCE
Fondamental :
Les classes d'équivalence (CEC), ou bloc cinématiquement équivalent (BCE.), regroupent toutes les pièces liées entre elles n'ayant pas de mouvement relatif entre elles.
Une table est constituée de quatre pieds et d'un plateau qui sont fixé les uns aux autres. Une table est donc constituée de cinq éléments qui forment une seule classe d'équivalence.
Pour lier des éléments entre eux, on peut les souder, les coller, les emmancher en force (encastrer)...

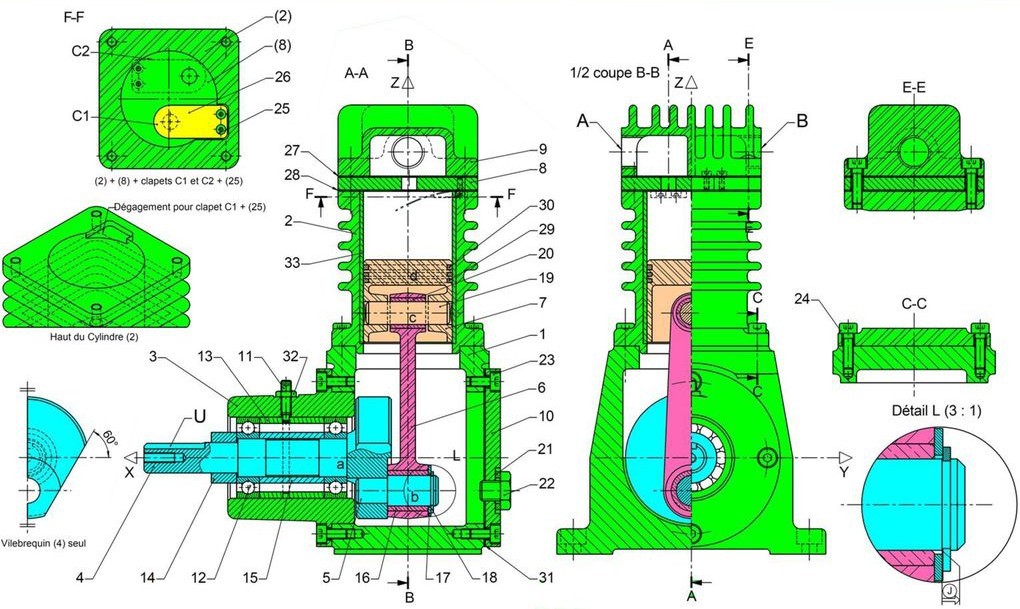

Classe d'équivalence (nom) | Numéros de pièces de la classe d'équivalence |
1 : Bâti | 1, 2, 3, 8, 9, 10, 11,13, 21, 22, 23, 24, 25, 27, 28,31, 32,33 |
2 : vilebrequin | 4, 5, 14, 15, 17, 18 |
3 : Bielle | 6, 16,20 |
4 : piston | 7, 19, 29, 30 |
5 : Clapet | 26 |
Autre | 12 |
