7 RÉALISATION DES LIAISONS
Fondamental :
Nous avons vu qu'une liaison était une relation de contact entre deux pièces. C'est la nature et l'agencement des surfaces de contacts qui va déterminer les degrés de liberté de la liaison. Pour un type de liaison donné, plusieurs combinaisons de surfaces de contact existent.

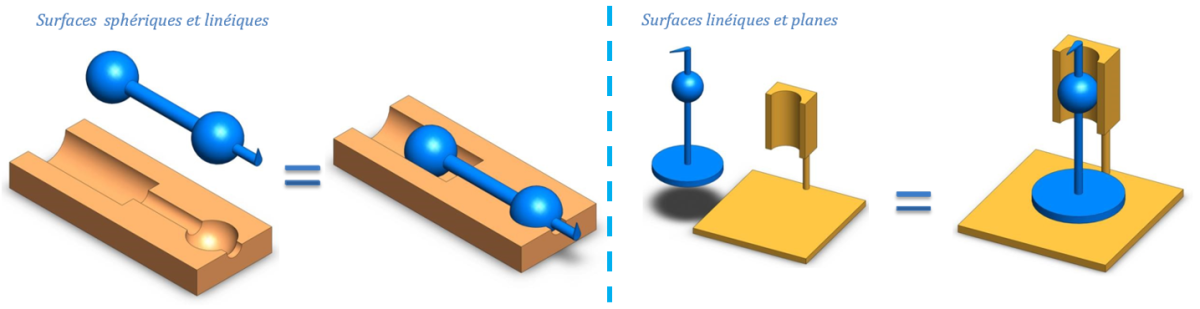

Exemple : EXEMPLES DE RÉALISATION DE LA LIAISON PIVOT

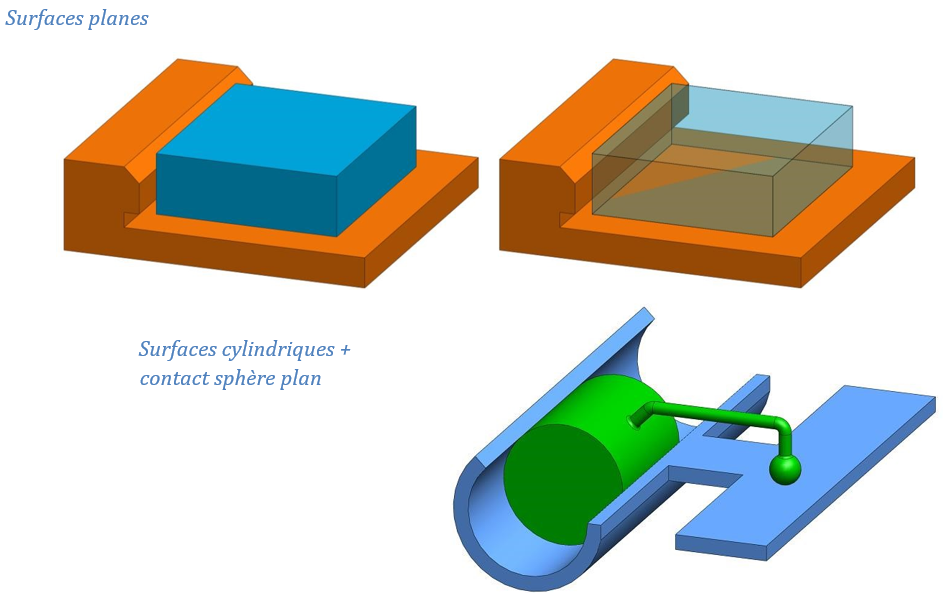

Exemple : EXEMPLES DE RÉALISATION DE LA LIAISON GLISSIERE
Attention :
Attention la connaissance des surfaces de contact n'est pas suffisante pour déterminer le type de liaison. Dans le cas, par exemple d'un contact cylindre contenu/cylindre contenant, la différence de taille entre la partie mâle et femelle peut amener à des résultats différents malgré un contact similaire au départ.
